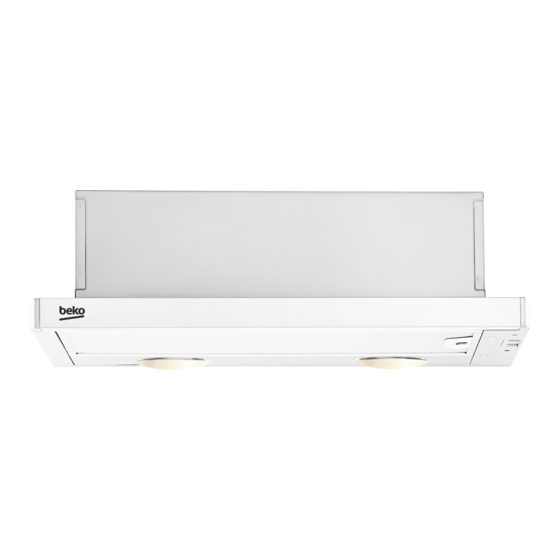

Beko CTB 6250 W Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für CTB 6250 W:
- Bedienungsanleitung (264 Seiten) ,
- Handbuch (98 Seiten) ,
- Bedienungsanleitung (128 Seiten)
Verwandte Anleitungen für Beko CTB 6250 W
Inhaltszusammenfassung für Beko CTB 6250 W
- Seite 1 Hood User manual CTB 6250 W CTB 6250 XH CTB 6250 B CTB 9250 X CTB 6250 X CTB 9250 XH EN DE FR IT ES NL PT DA PL LT EL BG RO RU SL CS SK 01M-8842123200-4017-01...
-
Seite 2: Erklärung Der Symbole
Bitte lesen Sie zuerst diese Anleitung! Sehr geehrter Kunde, Danke, dass Sie sich für ein Produkt der Marke Beko entschieden haben. Wir hoffen, dass Sie mit diesem Produkt, das mit den höchsten Qualitätsanforderungen und der modernsten Technologie hergestellt wurde, beste Ergebnisse erzielen. Bitte lesen Sie dieses gesamte Benutzerhandbuch und alle anderen Begleitdokumente aufmerksam, bevor Sie das Produkt verwenden und bewahren Sie sie für eine spätere Nutzung... -
Seite 3: Wichtige Sicherheits- Und Umweltanweisungen
Wichtige Sicherheits- und Umweltan- weisungen Das Anschlussrohr der Haube Diese Gebrauchsanleitung • zur Luftaustrittsöff-nung muss gilt für mehrere Geräte- einen Durchmesser von 120 mm Ausführungen. Es ist oder darüber aufweisen. Der möglich, dass einzelne Rohrverlauf muss so kurz wie Ausstattungsmerkmale möglich sein. -
Seite 4: Bedienung
Wichtige Sicherheits- und Umweltan- weisungen Wenn die Anweisungen für die Dieses Gerät darf nicht von Per- • • Installation für die Gaskochgeräts sonen, auch Kindern, mit vermin- einen größeren Abstand oben an- derten psychischen, sensorischen gegeben, muss dies berücksich- und geistigern Fähigkeiten, oder tigt werden. -
Seite 5: Wartung
Wichtige Sicherheits- und Umweltan- weisungen 1.3 Wartung 1.4 Entsorgung von Altgeräten: Bevor Wartungsarbeiten durc- • Dieses Produkt erfüllt die Vorgaben der EU-WEEE- hgeführt werden, muss die Direktive (2012/19/EU). Das Produkt wurde mit Stromzufuhr zur Haube unterb- einem Klassifizierungssymbol für elektrische und rochen werden, indem der Stecker elektronische Altgeräte (WEEE) gekennzeichnet. - Seite 6 Charakteristiken 2.1 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe,Filter Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Profil fermeture Pos. Montagekomponenten Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung 2.2 Platzbedarf 17 / DE Abzughaube / Bedienungsanleitung...
-
Seite 7: Technische Spezifikationen
Charakteristiken 2.3 Technische Spezifikationen CTB 6250 W CTB 6250 B CTB 6250 X/XH CTB 9250 X/XH Breite 598 mm 898 mm Tiefe 175 mm Höhe 280 mm Betriebsspannung 220 - 240 V, 50-60 Hz Kontrolle 3 positions Saugleistung 420 m... -
Seite 8: Bohren Der Trägerplatte
Die Haube kann direkt an der Oberschrank- Unterfläche mit seitlichen Einrasthalterungen montiert werden. Hauben-typ CTB 6250 W/B/X CTB 9250 X • Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen. • Die Haube einführen, bis die seitlichen Schnapp- verschlüsse einrasten. -
Seite 9: Anschluss In Umluftversion
Montage Abdeckprofil 3.2.2 Anschluss in umluftversion • Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten • In das eventuell über der Haube vorhandene Abdeckprofils 20 und der für diesen Zweck vor- Bord ein Loch ø 125 mm bohren. gesehenen Schrauben geschlossen werden. -
Seite 10: Bedienfeld
Bedienung 4.1 Bedienfeld Beleucht. Schaltet die Beleuchtung ein und aus. Beleucht. Schaltet die Beleuchtung ein und aus. M Motor Schaltet den Gebläsemotor ein und aus. Motor Schaltet den Gebläsemotor Geschw. bestimmt die Gebläsegechwindigkeit ein und aus. und steuert folgende Geschwindigkeits- stufen: Geschw. -
Seite 11: Beleuchtung
Wartung 5.1 Fettfilter • Die Filter lassen sich nicht reinigen oder regene- rieren und müssen spätestens nach vier Mona- ten Betriebszeit oder, bei besonders intensiver 5.1.1 Reinigung der Nutzung, häufiger ersetzt werden. metallfettfilter • Den Wrasenleitschirm herausziehen. • Die Filter können im Geschirrspüler gereinigt •... - Seite 12 www.beko.com...
- Seite 13 Hood User manual CTB 6250 W CTB 9250 X CTB 6250 B CTB 6250 XH CTB 6250 X CTB 9250 XH EN-DE-FR-NL-ES-PT-IT-DA-RU-LT-RO-PL-GR-BG-VN-BS-CS-SR-SK-SL-SV 01M-8842123200-1721-18 01M-8842043200-1721-18 01M-8842113200-1721-18 01M-8844773200-1721-18 01M-8842103200-1721-18 01M-8844763200-1721-18...
-
Seite 14: Bedeutung Der Symbole
Bitte lesen Sie zunächst diese Anleitung! Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank, dass Sie sich für dieses Gerät der Marke Beko entschieden haben. Wir sind überzeugt, dass Sie mit diesem Gerät, das mit den höchsten Qualitätsanforderungen und modernster Technologie hergestellt wurde, beste Ergebnisse erzielen werden. - Seite 15 Installation oder fehlerhaften Ge- Anweisungen erlischt die Gewähr- brauch zurückzuführen sind. leistung. Das Gerät darf nur dann von Kin- • Beko-Produkte stimmen mit gel- • dern ab 8 Jahren und Personen tenden Sicherheitsstandards mit körperlichen oder geistigen überein; daher sollten Gerät oder Einschränkungen genutzt wer-...
- Seite 16 Wichtige Sicherheits- und Umweltanweisungen Falls die Anweisungen zur Ins- Behörden festgelegten Richtli- • tallation eines Gasherdes einen nien zum Abführen von Abluft größeren Abstand angeben, ist (diese Warnung ist bei Einsatz dieser einzuhalten. ohne Abzug nicht zutreffend). Stellen Sie sicher, dass Ihre Strom- Nehmen Sie Ihr Gerät erst in Be- •...
- Seite 17 Wichtige Sicherheits- und Umweltanweisungen beständiges Filtermaterial an- sein. stelle des aktuellen Filters. Verwenden Sie zum Anschluss • Verwenden Sie nur Originalteile des Abzugs Rohre mit einem • und vom Hersteller empfohlene Durchmesser von 120 oder 150 Teile. mm. Der Rohranschluss muss möglichst kurz sein und sollte Verwenden Sie das Gerät nicht •...
- Seite 18 Wichtige Sicherheits- und Umweltanweisungen Gerät. 1.2 Konformität mit der WEEE- Richtlinie und Entsorgung von WARNUNG: Entfernen Sie vor In- Altgeräten stallation der Dunstabzugshaube die Schutzfolien. Dieses Gerät erfüllt die europäi- sche WEEE-Richtlinie (2012/19/ Achten Sie darauf, dass niemals • EU). Dieses Produkt trägt ein hohe offene Flammen unter der Klassifizierungssymbol für elektri- Dunstabzugshaube entstehen,...
-
Seite 19: Konformität Mit Der Rohs- Richtlinie
Wichtige Sicherheits- und Umweltanweisungen 1.3 Konformität mit der RoHS- Richtlinie Das von Ihnen erworbene Gerät erfüllt die europäische RoHS- Richtlinie (2011/65/EU). Es enthält keine in der Richtlinie angegebe- nen gefährlichen und verbotenen Materialien. 1.4 Hinweise zur Verpackung Die Verpackungsmaterialien des Produktes sind aus recyclingfähigen Materialien ent- sprechend unseren nationalen Umweltschutzbestimmungen... -
Seite 20: Allgemeines Aussehen
. 4 Bedienfeld . 5 Rauchabzug 2.2 Technische Daten Modell CTB 6250 W / CTB 6250 X / CTB 6250 XH / CTB 6250 B / CTB 9250 X / CTB 9250 XH Netzspannung 240-220V ~ 50 Hz Lampenleistung (W) -
Seite 21: Verwendung Des Geräts
Verwendung des Geräts 3.1 Bedienfeld M - V L Beleucht Schaltet die Beleuchtung ein und aus. M Motor Schaltet den Gebläsemotor ein und aus . V Geschw. Steuert folgende Geschwindigkeitsstufen: 1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet;... -
Seite 22: Austausch Der Leuchte
Verwendung des Geräts 3.2 Austausch der Leuchte Vor dem Austausch der Leuchten müssen Sie die Stromzufuhr unterbrechen. Berühren Sie die Leuchten niemals erhitzten Zustand. Achten Sie darauf, dass Sie die ausgetauschte Leuchte nicht Händen berühren. können Leuchten über unsere vertraglichen Kundendienstanbieter ziehen. -
Seite 23: Reinigung Und Wartung
Reinigung und Wartung Vor einer Reinigung und Warten trennen Sie bitte das Gerät von der Stromzufuhr oder stellen Sie den Hauptschalter auf Aus oder aktivieren Sie die Sicherung, die mit der Haube verbunden ist. Die Nichtbeachtung der Vor- schriften zur Reinigung des Geräts und zum Austausch der Filter kann ein Brandri- siko verursachen. -
Seite 24: Aufbau Des Geräts
Aufbau des Geräts WARNUNG: WARNUNG: Lesen Bei nicht A u f b a u b i t t e d i e vorschriftsgemäßer Sicherheitsanweisungen. Installation der Schrauben oder des Befestigungsteils HINWEIS gemäß der vorliegenden Anleitung besteht eine Lesen Sie dazu auch Seite erhöhte Stromschlaggefahr. - Seite 25 Fehlerbehebung Fehlerbehebung Grund Hilfe Das Produkt Überprüfen Sie Ihre Ihre Sicherung könnte funktioniert nicht. Sicherung geschlossen sein, sorgen Sie dafür, dass sie funktioniert. Das Produkt Überprüfen Sie die Die Netzspannung funktioniert nicht. elektrische Verbindung. sollte zwischen 220- 240V liegen. Das Produkt Überprüfen Sie die Überprüfen Sie, ob funktioniert nicht.
-
Seite 26: Garantiebedingungen
E-Mail: ersatzteile@beko.com Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum neuen Gerät der Marke Beko und wünschen Ihnen viel Freude daran. Sollten Sie dennoch einmal einen Grund zu einer Reklamation erkennen, dann wenden Sie sich bitte an unseren Kundendienst. - Seite 27 ø 120 ø 150 Min. 650 mm...
- Seite 28 Min. 650 mm...
- Seite 29 598 mm CTB 6250 W CTB 6250 B CTB 6250 X CTB 6250 XH 898 mm CTB 9250 X CTB 9250 XH...
- Seite 30 (4,2 x 44,4)
- Seite 31 Ø150 Ø120...
- Seite 32 (2,9 x 12,7) Ø150 Ø120...
- Seite 34 Arçelik A.Ş. Karaağaç Caddesi No:2-6 34445, Sütlüce / İSTANBUL www.beko.com...
