uher 4200 Report Stereo IC Bedienungsanleitung Seite 14

Abnehmen des Traggriffes und Einsetzen
des Gerätes in die Bereitschaftstasche
Für die Geräte ist eine Bereitschaftstasche Typ Z 514 lieferbar. Vor
Einsetzen dieser Tasche muß der Traggriff entfernt werden. Hierzu
drücken Sie das linke Ende des Traggriffes nach unten und ziehen
gleichzeitig das rechte Ende nach oben. Nach leichtem Auseinander-
ziehen der Griffenden kann dieser daraufhin abgenommen werden. Zum
Wiederaufsetzen des Traggriffes biegen Sie die Griffenden zunächst
leicht nach außen, lassen links und rechts die Befestigungsnasen am
Gerät in die Griffenden einschnappen und ziehen anschließend den Griff
nach vorne. Nach Einsetzen des Gerätes in die Bereitschaftstasche
werden die beiden Enden des Tragriemens, wie von einem Druckknopf
her bekannt, rechts und links am Gerät befestigt. Soll der Tragriemen
wieder entfernt werden, so sind die beiden Druckknopfkappen jeweils
nach links oder recht zu ziehen.
Pflege und Wartung
Die Geräte wurden nach modernsten Fertigungsverfahren hergestellt,
sorgfältig geprüft und arbeiten über lange Zeit nahezu wartungsfrei. Ein
Ölen oder Schmieren der bewegten Teile ist, weil alle Lagerstellen mit
selbstschmierenden Lagern ausgestattet sind, auf Jahre hinaus bei
normalem Betrieb nicht erforderlich. Es ist nur notwendig, besonders bei
Verwendung von neuen Tonbändern, von Zeit zu Zeit zu prüfen, ob sich
am Tonkopf keine Ablagerungen von
Bandschichtresten zeigen. Diese Ablagerungen machen sich durch
unsaubere Tonaufnahme und -wiedergabe sowie Fehlen der hohen Töne
bemerkbar.

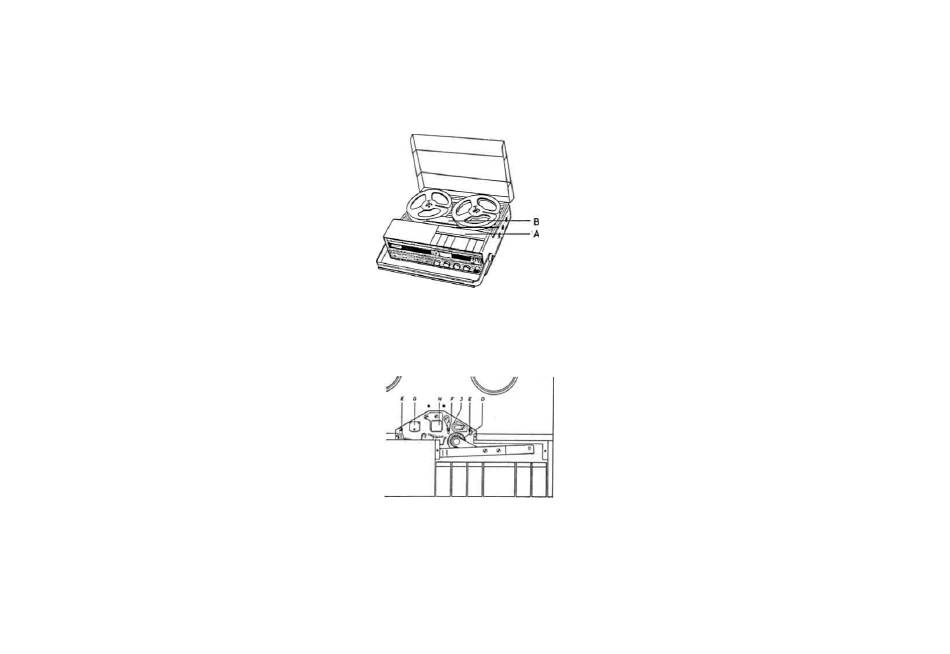

Zur Reinigung entfernen Sie bitte die Abdeckplatte (A) unmittelbar hinter
den Drucktasten und die trapezförmige Kappe (B) (siehe Abbildung).
Andruckrolle (D). Bandführungen (E, F) und Tonköpfe (G, H) werden
dann leicht zugänglich und können mit den im UHER Spezial-
14
Reinigungssatz Z 172 enthaltenen Mitteln gereinigt werden. Auch die
Tonwelle (1) ist von möglicherweise anhaftenden Staub- oder Schicht-
teilchen zu reinigen.
Wir möchten Sie auch an dieser Steile nochmals darauf aufmerksam
machen, daß verbrauchte Batterien unbedingt sofort aus dem Gerät
entfernt werden müssen. Dies ist auch dann wichtig. wenn Leak-Proof-
Zellen verwendet werden.
festen Staubteilchen und
