Kurzanleitung

Montage in der Wand

Hohlwand-Montage
Anschluss und Montage der Steuerungseinheit
Bitte führen Sie bei der elektrischen Montage alle Anschlussleitungen durch die untere
oder obere Seitenwand in den Unterputzkasten ein. Halten Sie dabei die einzelnen An-
schlussdrähte kurz, um Reserveschleifen zu verhindern.
Nach der Verkabelung schrauben Sie die Schutzabdeckung in den Unterputzkasten
WARNUNG!
Gefahr durch elektrische Spannung (Netzspannung)!
Im Unterputzkasten befinden sich ungeschützte spannungs-
führende Bauteile. Schutzabdeckung anbringen, bevor die Steuerung
in Betrieb genommen wird.
2
Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland
Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
oder
1
1

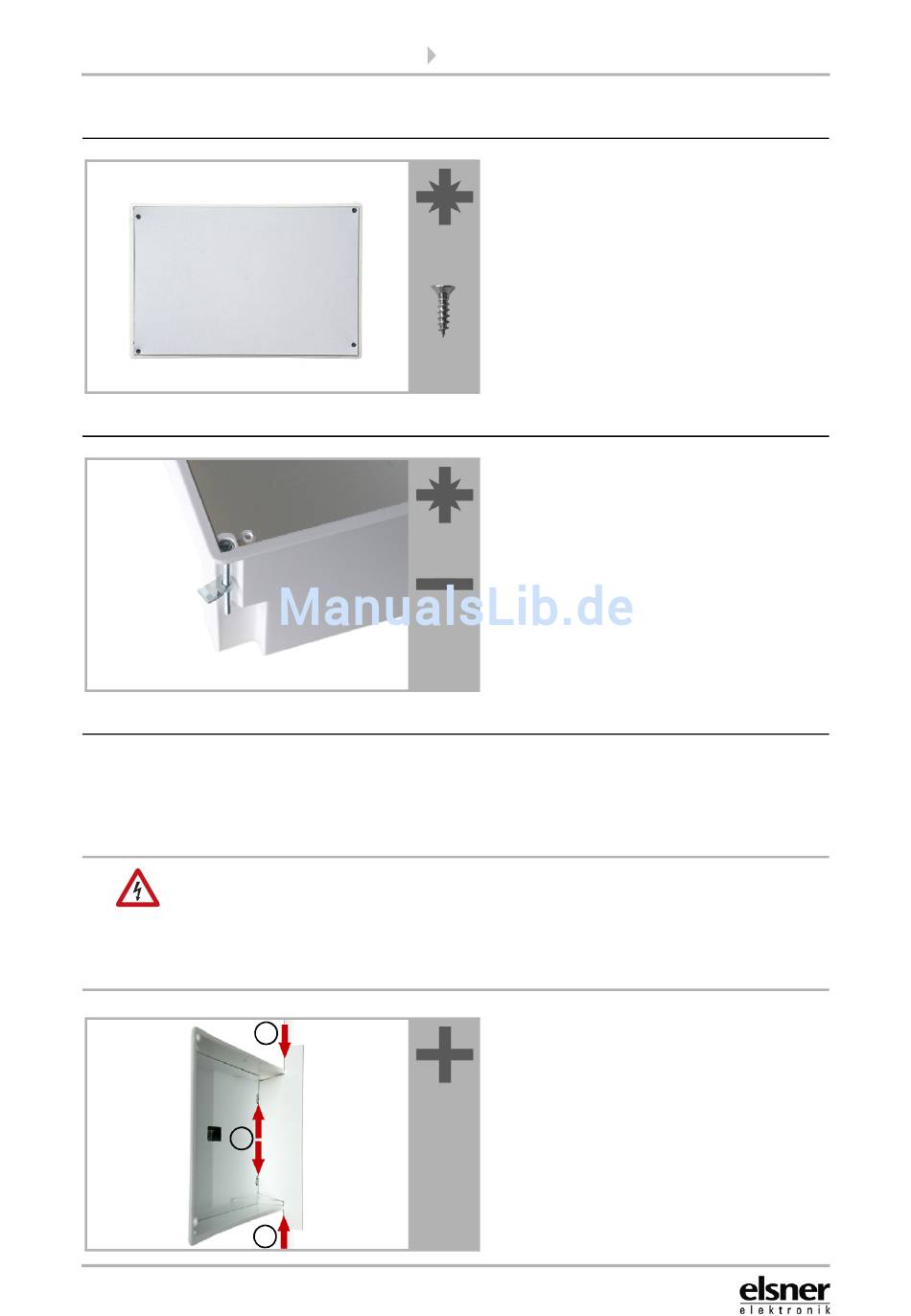

Montage WS1000 Style
Zum Einputzen schrauben Sie die
Putzabdeckung (Pappe) mit den beilie-
genden Schrauben auf den Unterputz-
kasten auf.
Klemmen Sie den Unterputzkasten
mit den vier beiliegenden Schrauben
an der Wand fest.
Der Beutel mit den Montageschrau-
ben befinden sich bei Auslieferung im
Unterputzkasten der Steuerung.
Richten Sie die Magnethalterungs-
Schrauben mithilfe der beiliegenden
Schablone aus. Jede der vier Schrau-
ben muss in der Höhe individuell an-
gepasst werden.
Wenn die Schablonen-Kante auf der
Wand aufliegt (1), muss die Schablone
auch auf den Halterungsschrauben
aufliegen (2).
