Kurzanleitung
Durch das Anpassen der Halterungsschrauben sitzt die Displayeinheit später flach auf
der Wand und wird sicher von den Magneten gehalten.
Schließen Sie das Flachbandkabel am Display an und setzen Sie die Display-Einheit auf
den Unterputzkasten. Die Magnete müssen deutlich von den Halterungsschrauben an-
gezogen werden und die Display-Einheit fest auf dem Unterputzkasten aufsitzen.

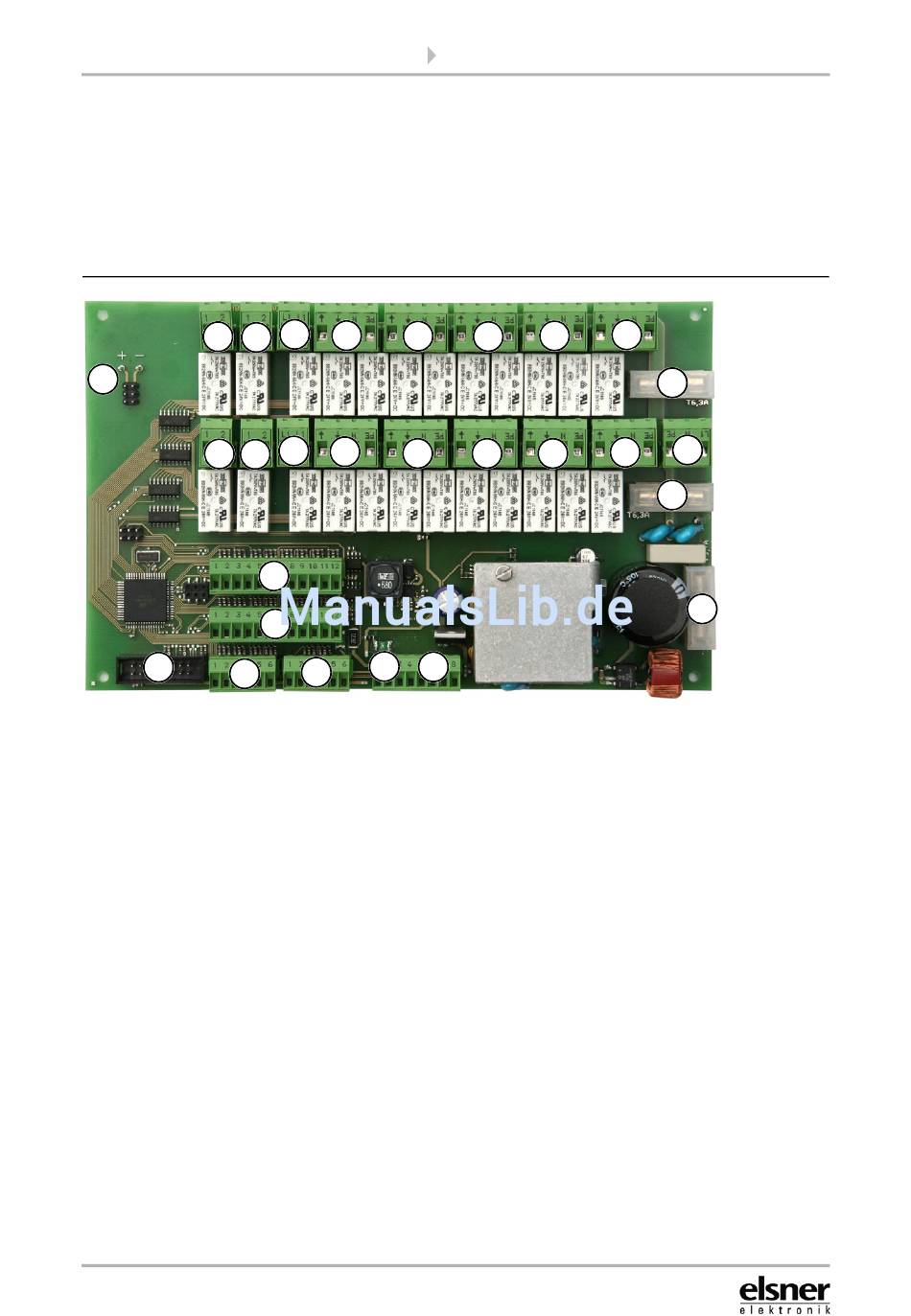

Aufbau der Anschlussplatine WS1000 Style
1
2
28
3
4
24
20
1 Multifunktions-Ausgang 1
(potenzialfrei)
2 Multifunktions-Ausgang 2 (pot.frei)
3 Multifunktions-Ausgang 3 (pot.frei)
4 Multifunktions-Ausgang 4 (pot.frei)
5 Außenleiter L1
6 Außenleiter L1
7 Antriebsgruppe 1
8 Antriebsgruppe 2
9 Antriebsgruppe 3
10 Antriebsgruppe 4
11 Antriebsgruppe 5
12 Antriebsgruppe 6
13 Antriebsgruppe 7
14 Antriebsgruppe 8
15 Antriebsgruppe 9
16 Antriebsgruppe 10
17 Netzanschluss L/N/PE 230 V/50 Hz
18 Wandtaster 1 (Klemme 1-3)
Wandtaster 2 (Klemme 4-6)
Wandtaster 3 (Klemme 7-9)
Wandtaster 4 (Klemme 10-12)
Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland
Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
5
7
8
6
12
13
18
19
22
23
21
Montage WS1000 Style
10
9
14 15
19 Wandtaster 5 (Klemme 1-3)
Wandtaster 6 (Klemme 4-6)
Wandtaster 7 (Klemme 7-9)
Wandtaster 8 (Klemme 10-12)
20 Wandtaster 9 (Klemme 1-3)
Wandtaster 10 (Klemme 4-6)
21* Multifunktions-Eingang 1 (Klemme 1-3)
Multifunktions-Eingang 2 (Klemme 4-6)
22 Wetterstation (Klemme 1-2)
23* Multifunktions-Eingang 3 (Klemme 3-5)
Multifunktions-Eingang 4 (Klemme 6-8)
24 Steckbuchse für Flachkabel zur Front-
platine
25 Feinsicherung T6,3 A (Antrieb 1-5)
26 Feinsicherung T6,3 A (Antrieb 6-10)
27 Feinsicherung T630 mA
28 Steckplatz KNX-Schnittstelle
* Spannungsversorgung Innenraumsen-
sor (oder z. B. Kameras) über MF-Ein-
gänge möglich
(Nr. 21, Klemme 1(+), 2(-) | 4(+), 5(-) und
Nr. 23, Klemme 3(+), 4(-) | 6(+), 7(-),
max. insg. 400 mA.
11
25
17
16
26
27
