2.3.1. Montage in der Wand
2.3.2. Hohlwand-Montage
2.4. Anschluss und Montage des Bedienteils
Bitte führen Sie bei der elektrischen Montage alle Anschlussleitungen durch die untere
oder obere Seitenwand in den Unterputzkasten ein.
2
Durch das Anpassen der Halterungsschrauben sitzt die Displayeinheit später flach auf
der Wand und wird sicher von der Magneten gehalten.
Schließen Sie die Anschlusskabel am Display an und setzen Sie die Display-Einheit auf
den Unterputzkasten. Die Magnete müssen deutlich von den Halterungsschrauben an-
gezogen werden und die Display-Einheit fest auf dem Unterputzkasten aufsitzen.
Bedienteil KNX Touch One Style • Stand: 26.07.2012 • Technische Änderungen und Irrtümer vorbehalten.
oder
1
1
6

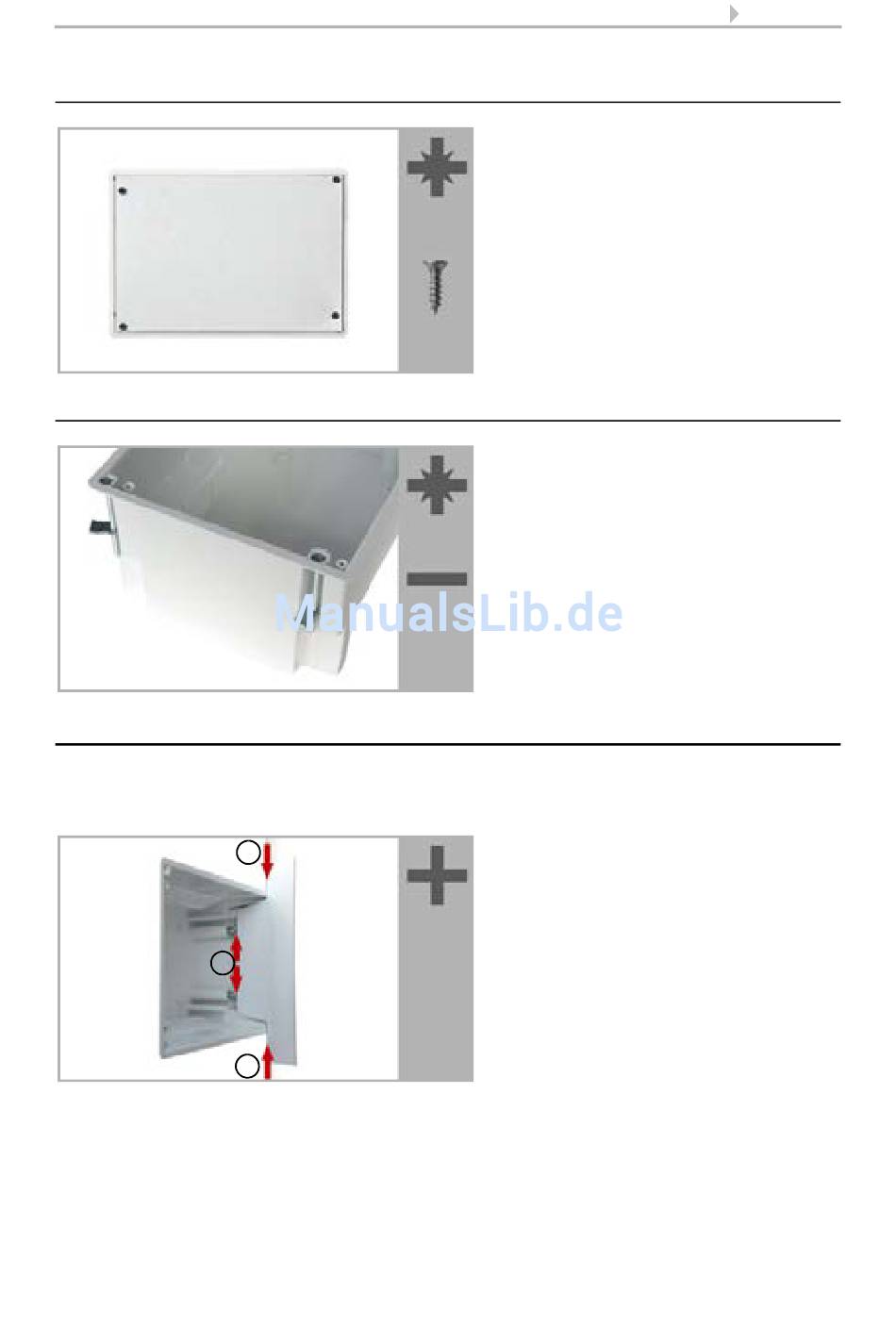

Zum Einputzen schrauben Sie die
Putzabdeckung (Pappe) mit den beilie-
genden Schrauben auf den Unterputz-
kasten auf.
Klemmen Sie den Unterputzkasten
mit den vier beiliegenden Schrauben
an der Wand fest.
Der Beutel mit den Montageschrau-
ben befinden sich bei Auslieferung im
Unterputzkasten der Steuerung.
Richten Sie die Magnethalterungs-
Schrauben mithilfe der beiliegenden
Schablone aus. Jede der vier Schrau-
ben muss in der Höhe individuell an-
gepasst werden.
Wenn die Schablonen-Kante auf der
Wand aufliegt (1), muss die Schablone
auch auf den Halterungsschrauben
aufliegen (2).
Installation
