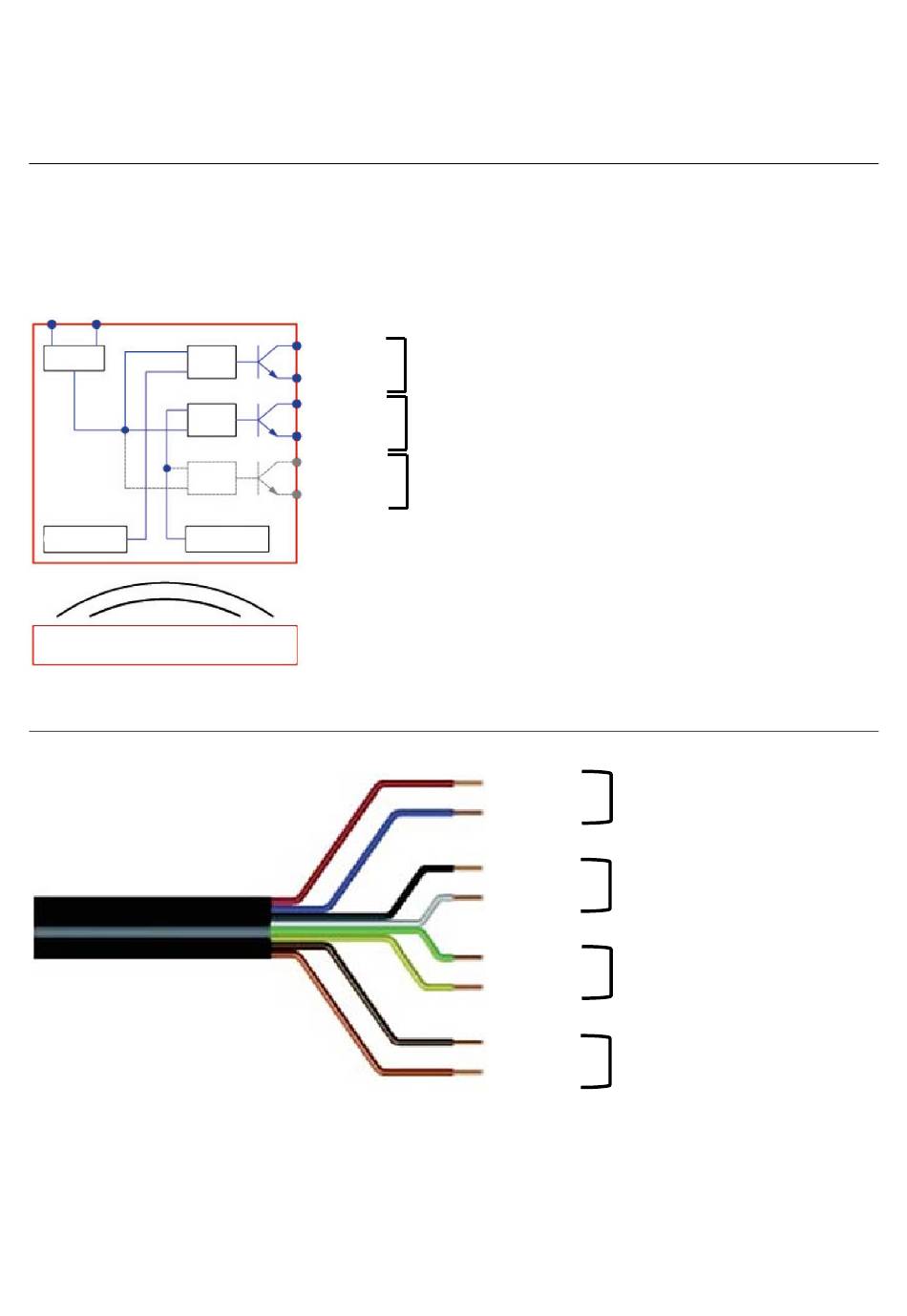

Anschlüsse
Ausführlichere Information zur Installation finden Sie im Kapitel ‚Installation und Wartung'.
Anschlüsse
Bei allen ABB Schaltern sind die Öffnerkontakte (NC) geschlossen, wenn die Schutzvorrichtung geschlossen
und der Aktor vorhanden ist.
ROT
BLAU
(24VDC)
(0VDC)
Betriebs-
spannung
EMPFÄNGER 1
EMPFÄNGER 2
AKTOR
Kabelaufbau
2T LC17 22 49M 010 1
SCHWARZ (IN)
&
WEISS (OUT)
GELB(IN)
&
GRÜN (OUT)
ORANGE (IN)
&
BRAUN (OUT)
REV . D
NC
Öffnerkontakt 1
NC
Öffnerkontakt 2
NO
Schließerkontakt/Hilfskontakt
ROT (24VDC)
BLAU (0VDC)
SCHWARZ (IN)
WEISS (OUT)
GRÜN (OUT)
GELB (IN)
BRAUN (OUT)
ORANGE (IN)
Externe Versorgungsspannung 24VDC
NC
Öffnerkontakt 1
NC
Öffnerkontakt 2
NO
Schließerkontakt/Hilfskontakt
