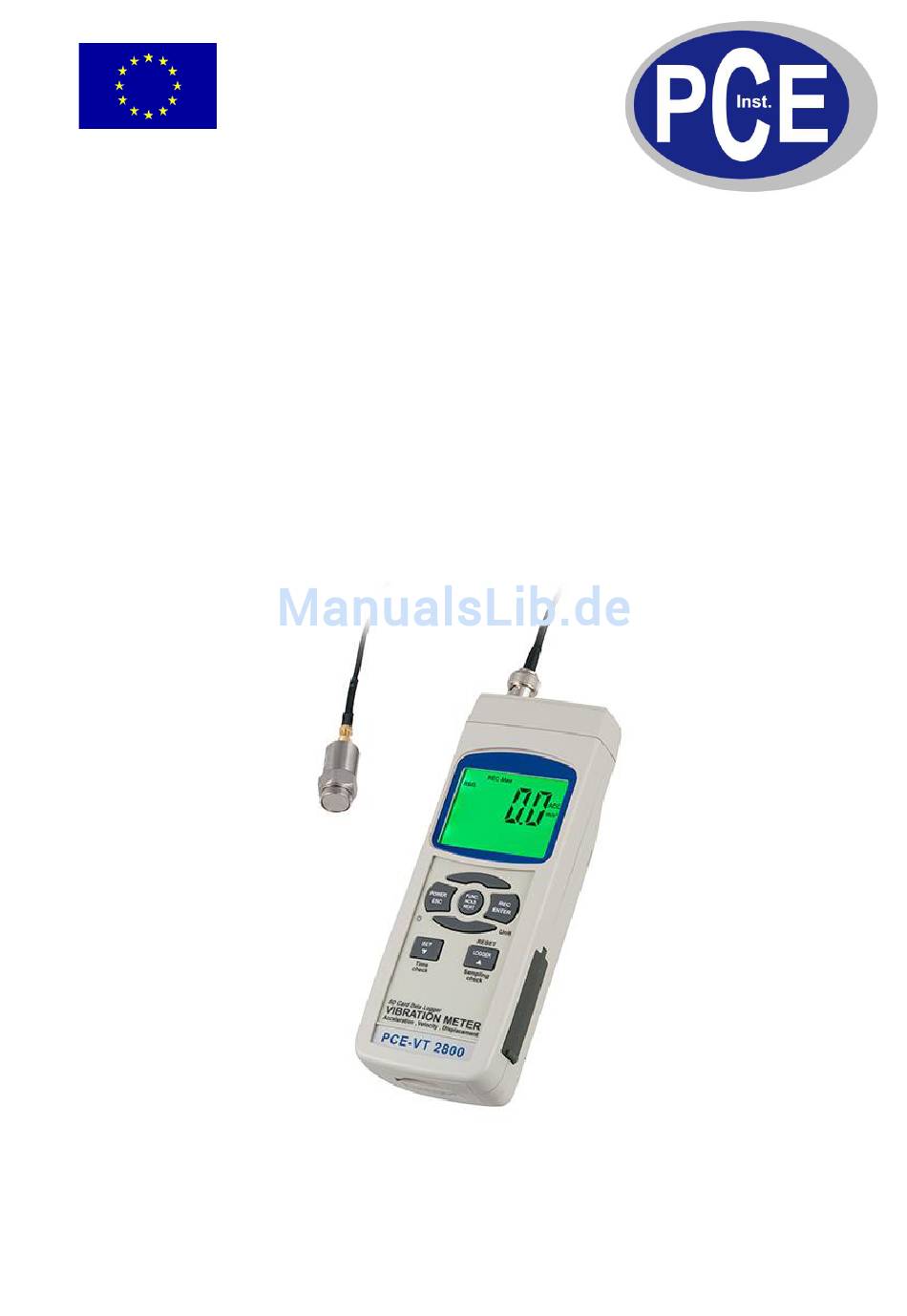

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Vibrationsmesser PCE-VT 2800 Version 1.2 18.04.2013...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Ausstattung ....................... 3 Spezifikationen ......................3 Beschreibung ......................6 Datenspeicher ......................8 Vorbereitung .............................. 8 Automatische Datenlogger-Funktion ......................8 Manuelle Datenlogger-Funktion ......................... 9 Zeit-Informationen ............................9 Daten-Informationen ..........................9 SD-Speicherkarte ............................9 Übertragung der Daten auf einen PC ..............10 Weiterführende Einstellungen ................. -
Seite 3: Ausstattung

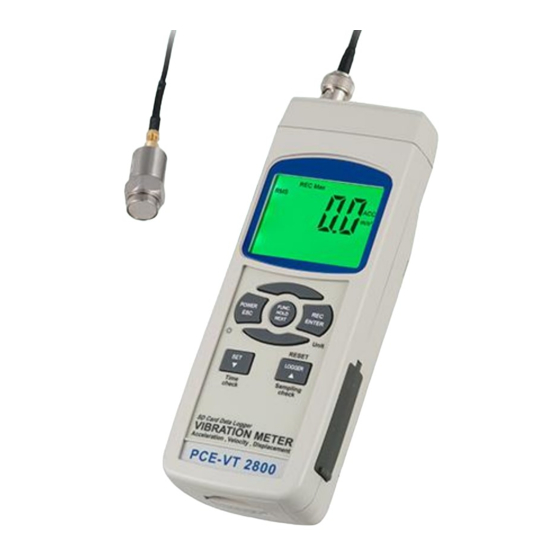

BETRIEBSANLEITUNG www.warensortiment.de Ausstattung Der Vibrationsmesser PCE-VT 2800 eignet sich hervorragend für Wartungsmitarbeiter zur schnellen Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Der Vibrationsmesser gibt Beschleunigung, Schwingungsgeschwindigkeit und Verschiebung der vibrierenden Teile an. Als besonderer Vorzug vom Vibrationsmesser PCE-VT 2800 gilt der integrierte Datenlogger. -
Seite 4: Elektrische Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Maße Gerät 203 x 76 x 38 mm Vibrations- 16 x 37 mm Durchmesser sensor Standard Zubehör Betriebsanleitung Tragekoffer Vibrationssensor mit Kabel Optionales Zubehör 9 V Netzadapter USB Kabel RS 232 Kabel ... - Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Einheit inch/s 0,02 … 7,87 inch/s Messbereich Auflösung 0,01 inch/s Genauigkeit ± 5 % + 5 dgt. vom Messwert bei 160 Hz, 80 Hz, 23 ± 5 °C Kalibrierpunkt 50 mm/s (160 Hz) Verschiebung (Peak to Peak (p-p), Max Hold p-p) Einheit Messbereich 1,999 mm...
-
Seite 6: Beschreibung
BETRIEBSANLEITUNG www.warensortiment.de Beschreibung Display Power-Taste (ESC, Hintergrundbeleuchtung) Hold-Taste (Funktion-Taste, Weiter-Taste) REC-Taste (Enter-Taste) SET-Taste ( -Taste, Zeit überprüfen) Logger-Taste ( -Taste, Aufzeichnungsintervall überprüfen) BNC Anschlussdose SD-Kartenfach RS-232 Ausgang 3-10 Reset-Taste 3-11 9 V Eingang (für Stecker Netzteil) 3-12 Batteriefachdeckel 3-13 Schrauben vom Batteriefachdeckel 3-14 Tischständer 3-15... -
Seite 7: Auswahl Der Messeinheit
BETRIEBSANLEITUNG www.warensortiment.de Auswahl der Messeinheit 1. Einschalten Schalten Sie das Gerät über die Power-Taste (3-2) ein. Wenn Sie die Power-Taste für länger als 2 Sekunden gedrückt halten schalten Sie das Gerät aus. 2. Messeinheiten Wenn Sie die Unit-Taste (3-4)gedrückt halten (ohne loslassen) zeigt Ihnen das Display die folgenden Kürzel: Beschleunigung (m/s², g, ft/s²) VEL. -
Seite 8: Hintergrundbeleuchtung
BETRIEBSANLEITUNG www.warensortiment.de Sie nun über die Hold-Taste (3-3) den Wert löschen. Im Display erscheint wieder das „REC.“ Symbol. c. Über einen erneuten Druck auf die REC-Taste (3-4) gelangen Sie zum Minimalwert, im Display erscheint zusätzlich „REC: MIN.“ Wenn gewünscht können Sie nun über die Hold-Taste (3-3) den Wert löschen. -
Seite 9: Manuelle Datenlogger-Funktion
BETRIEBSANLEITUNG www.warensortiment.de Manuelle Datenlogger-Funktion a) Stellen Sie das Speicherintervall auf 0 Sekunden. Drücken Sie die REC-Taste (3-4) einmal, im Display erscheint das „REC“ Symbol. Anschließend drücken Sie die Logger-Taste (3-6), das „REC“ Symbol fängt an zu blinken und der Pieper ertönt. Zur selben Zeit werden die Daten im Speicher der SD-Karte abgelegt. In der unteren Displayzeile wird Ihnen die Speicherplatz-Nummer des Datensatzes angezeigt. -
Seite 10: Übertragung Der Daten Auf Einen Pc
BETRIEBSANLEITUNG www.warensortiment.de Übertragung der Daten auf einen PC Nachdem Sie Daten über das Messgerät auf der SD-Karte gespeichert haben entnehmen Sie bitte die Speicherkarte aus Ihrem Fach (3-8). Stecken Sie die SD-Speicherkarte in das Lesegerät Ihres Computers (falls vorhanden). Sie können die Karte auch in den SD-Karten-Adapter (im Lieferumfang) stecken. -
Seite 11: Weiterführende Einstellungen
BETRIEBSANLEITUNG www.warensortiment.de Excel Graphik (Beispiel): Weiterführende Einstellungen Während beim Gerät die Datenlogger Funktion NICHT aktiviert ist, drücken Sie bitte die SET-Taste (3-5) für länger als 2 Sekunden. Dadurch gelangen Sie in das Einstellmenü. Mit jedem weiteren Druck auf die FUNC.-HOLD-NEXT-Taste können Sie durch das Menü „fahren“: dAtE…... -
Seite 12: Dezimalpunkt
BETRIEBSANLEITUNG www.warensortiment.de Dezimalpunkt Der Dezimalpunkt kann als „Punkt“ oder als „Komma“ formatiert werden. Da in vielen Teilen der Welt der Dezimalpunkt ein „Punkt“ ist (z.B. 523.25) und in Europa der Dezimalpunkt meistens ein „Komma“ (z.B. 523,25) ist, stehen die Abkürzungen im Display entsprechend „USA“ für den „Punkt“ und „Euro“... -
Seite 13: Batterieaustausch
BETRIEBSANLEITUNG www.warensortiment.de Batterieaustausch Wenn das Batteriesymbol in der linken Ecke des Displays erscheint sollten die Batterien ausgetauscht werden (siehe hierzu auch Punkt 13. „Entsorgung“). Lösen Sie die Schrauben (3-13) des Batteriefachdeckels (3-12) auf der Geräterückseite. Entfernen Sie die Batterien und setzen Sie 6 neue AA Batterien ein. Achten Sie beim Einlegen der Batterien auf die richtige Polung. -
Seite 14: Klassifizierungsbereiche
BETRIEBSANLEITUNG www.warensortiment.de RS232 Format, 9600, N 8, 1 Baud Rate 9600 Parität Nein Startbit Stoppbit 11 Klassifizierungsbereiche Für die Einschätzung der Maschinen und Anlagen in der ISO 2372 und VDI 2056 sind vier verschiedene Arten von Maschinengruppen mit vier Klassifizierungsbereichen und deren Grenzwerte für Vibrationsschwere (mm/s) ermittelt. -
Seite 15: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de 13 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
