Verwandte Anleitungen für RIKA Vitra
Inhaltszusammenfassung für RIKA Vitra

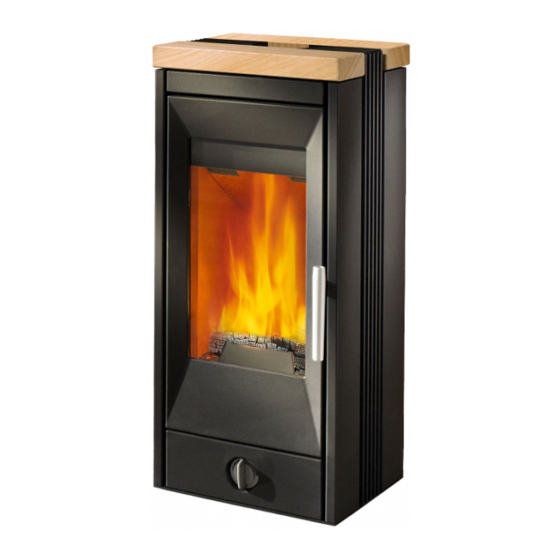

- Seite 1 Rika Kaminofen Vitra Baumarkt Nadlinger Sankt Pölten Bedienungsanleitung zu Kaminofen Vitra Quelle: rika.at...
- Seite 2 VITRA Bedienungsanleitung - 1 -...
- Seite 3 - 2 -...
- Seite 4 Rauchrohr- anschluss mit Original Winkelrohr Anschlussmaße - 3 -...
- Seite 5 Feuerraumtür - 4 -...
- Seite 6 Feuerraum Verkleidung - 5 -...
-
Seite 7: Inhaltsverzeichnis
INHALTSVERZEICHNIS Zeichenerklärung ................6 Die Verpackung................7 Technische Daten ................7 Teile-Übersicht ................7 1. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise ........8 Vor dem Aufstellen...............8-9 2. KLEINE HEIZKUNDE Geeignete Brennstoffe ..............10 Brennstoffmengen.................10 Maximale Brennstoffmenge............10 Saubere Verbrennung..............11 Verbrennung von Holz..............11 3. INSTALLATION DES KAMINOFENS Herstellen des Kaminanschlusses ..........12 Herstellung einer externen Verbrennungsluftzufuhr ......12 4. -
Seite 8: Die Verpackung
DIE VERPACKUNG Abgaswerte für Mehrfachbelegung Schornsteines nach DIN 4705, bzw. zur Bemessung Ihr erster Eindruck ist uns wichtig! des Schornsteines nach DIN 4705. Abgasmassenstrom 6,7 g/s Die Verpackung Ihres neuen Kaminofens bietet einen hervorragenden Schutz gegen Beschädigung. Abgastemperatur 214,2 ° C Beim Transport können aber trotzdem Schäden an Mindestförderdruck bei Nennwärmeleistung 12 Pa... -
Seite 9: Wichtige Informationen
1. WICHTIGE INFORMATIONEN Lesen Sie bitte vor der Installation und Inbetriebnahme VOR DEM AUFSTELLEN die Anleitung. Beachten Sie unbedingt die nationalen Bestimmungen und Gesetze, sowie die örtlich gültigen 1.1 Bodentragfähigkeit: Vorschriften und Regeln. Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit Unterkonstruktion Gewicht des Ofens standhält. - Seite 10 Beachten Sie unbedingt bei ungünstiger Kaminöfen der Bauart 1 (BA 1): Wetterlage Rauchgasbildung Diese dürfen geschlossener (Inversionswetterlage) Feuerraumtür betrieben werden. Zugverhältnisse. Feuerraumtür darf Wenn zu wenig Verbrennungsluft zugeführt Brennstoffaufnahme geöffnet muss wird, kann es zu einer Verqualmung Ihrer anschließend wieder geschlossen werden, da Wohnung oder zu Rauchgasaustritt kommen.
-
Seite 11: Kleine Heizkunde
2. KLEINE HEIZKUNDE GEEIGNETE BRENNSTOFFE MAXIMALE BRENNSTOFFMENGEN Holz: Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem Scheitholz geeignet. Außerdem können 2 Scheite à ca. 0,6 kg Sie Brennstoffe wie Holzbriketts verfeuern. Holzbriketts (gebrochen): Verwenden trockenes Brennmaterial 2 Stk. à ca. 0,6 kg (Feuchtigkeitsgehalt zwischen 14 und 18 %). -
Seite 12: Saubere Verbrennung
Herausforderungen unserer Zeit 2. DIE RICHTIGE BRENNHOLZMENGE UND entsprechen, bedeutet Verantwortung übernehmen. BRENNHOLZGRÖSSE Die Erhaltung der Natur ist gerade jetzt eines unserer wichtigsten Anliegen. Unsere Produkte sind - Zu viel Brennholz bewirkt ein Überheizen. Dadurch Entwicklungen, die jeweils dem neuesten Stand der wird das Material zu stark beansprucht und Ihr Ofen Technik entsprechen. -
Seite 13: Installation Des Kaminofens
Beachten Sie vor der ersten Inbetriebnahme oder nach Standortveränderung, Reinigungs- original Rauchrohre RIKA Servicearbeiten, dass die Umlenkplatte, sowie der Rauchrohrsortiment. Holzfänger (Teil 32) richtig positioniert sind. Bei Verwendung eines Rauchrohres mit Drosselklappe Das Anschlussstück darf auf keinen Fall in den muss diese geöffnet sein. -
Seite 14: Bedienung Feuermachen
4. BEDIENUNG FEUERMACHEN Zünden Sie nun das Papier an. Warten Sie bis die Weichholzspäne gut angebrannt sind. Um den Schadstoffausstoß möglichst gering zu halten, bitten wie Sie, der Umwelt zuliebe, die Einige Minuten später drehen nachfolgende Anheizanleitung einzuhalten. Drehreglerknopf 90° nach links. Die Primärluft ist jetzt geschlossen und die Sekundärluft ganz offen. -
Seite 15: Aschenlade
DER OFENLACK HÄRTET ERST BEI ANFÄNGLICHEM BETÄTIGUNG DES RÜTTELROSTES GEBRAUCH DURCH DIE HITZE RICHTIG AUS. (Teil 27) - Berühren Sie während des Heizens die Oberfläche Durch Hin- Herschieben nicht. Sie ist noch weich. Rüttelrostbetätigers (Teil 27) wird die Asche vom - Unsere Lacke sind laut TÜV-Gutachten unbedenklich, Feuerraum in die Aschenlade befördert. -
Seite 16: Montage Optionen
5. MONTAGE OPTIONEN - Tauschen Sie den Rauchgasstutzen und den UMRÜSTUNG Kochdeckel gegeneinander aus (Teil 51, 53). RAUCHROHRANSCHLUSS OBEN AUF ANSCHLUSS HINTEN - Montieren Sie die neue Lamelle (muss optional bestellt werden). - Heben Sie die beiden Steindeckel (Teil 40 und 41) (Achten Sie dabei bitte auf Ihre Finger!) Schneiden vorgestanzten... -
Seite 17: Wartung Und Reinigung
6. WARTUNG UND REINIGUNG WARTUNG ALLGEMEIN KONVEKTIONSLUFTÖFFNUNGEN Ihr Kaminofen Vitra mit manueller Regelung wurde Saugen Konvektionsluftöffnungen unserem Entwicklungsteam unter regelmäßig von Staubablagerungen frei. Gesichtspunkten minimalster Wartung und sehr Vor Beginn der neuen Heizsaison sollte der Ofen langer Lebensdauer konzipiert. Gewisse gründlich... -
Seite 18: Problemlösungen Was Tun Wenn
7. PROBLEMLÖSUNGEN WAS TUN WENN...? Problem Grund Lösung 1. Keramik Glasscheibe verrußt - schlechter Zug Grundsätzlich: von Zeit zu Zeit (je nach zu schnell Gebrauch) muss jede Glasscheibe mit einem Glasreiniger gereinigt werden. Klärung Schornsteinfeger (ev. - falsche Regulierung Schornstein erhöhen) Unbedingt gemäß Bedienungsanleitung Drehreglerknopf regulieren... -
Seite 19: Garantie
Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Umlenkplatten, Feuerraumauskleidungen (z.B. Garantieanspruch seitens des Anspruchnehmers beim Schamotte), Keramiken, Natursteine, Thermosteine, RIKA Fach- bzw. Vertragshändler durch Rechnung und Zündelemente, Sensoren, Brennraumfühler Angabe von Kaufdatum, Modellnamen, Seriennummer Temperaturwächter. sowie Reklamationsgrund schriftlich geltend zu machen. Ebenso ausgenommen sind Schäden,... -
Seite 20: Garantiekarte
- 19 -... - Seite 21 G U A R A N T E E / G A R A N T I E Stamp Customer/Client: Marque To/A: - 20 -...
