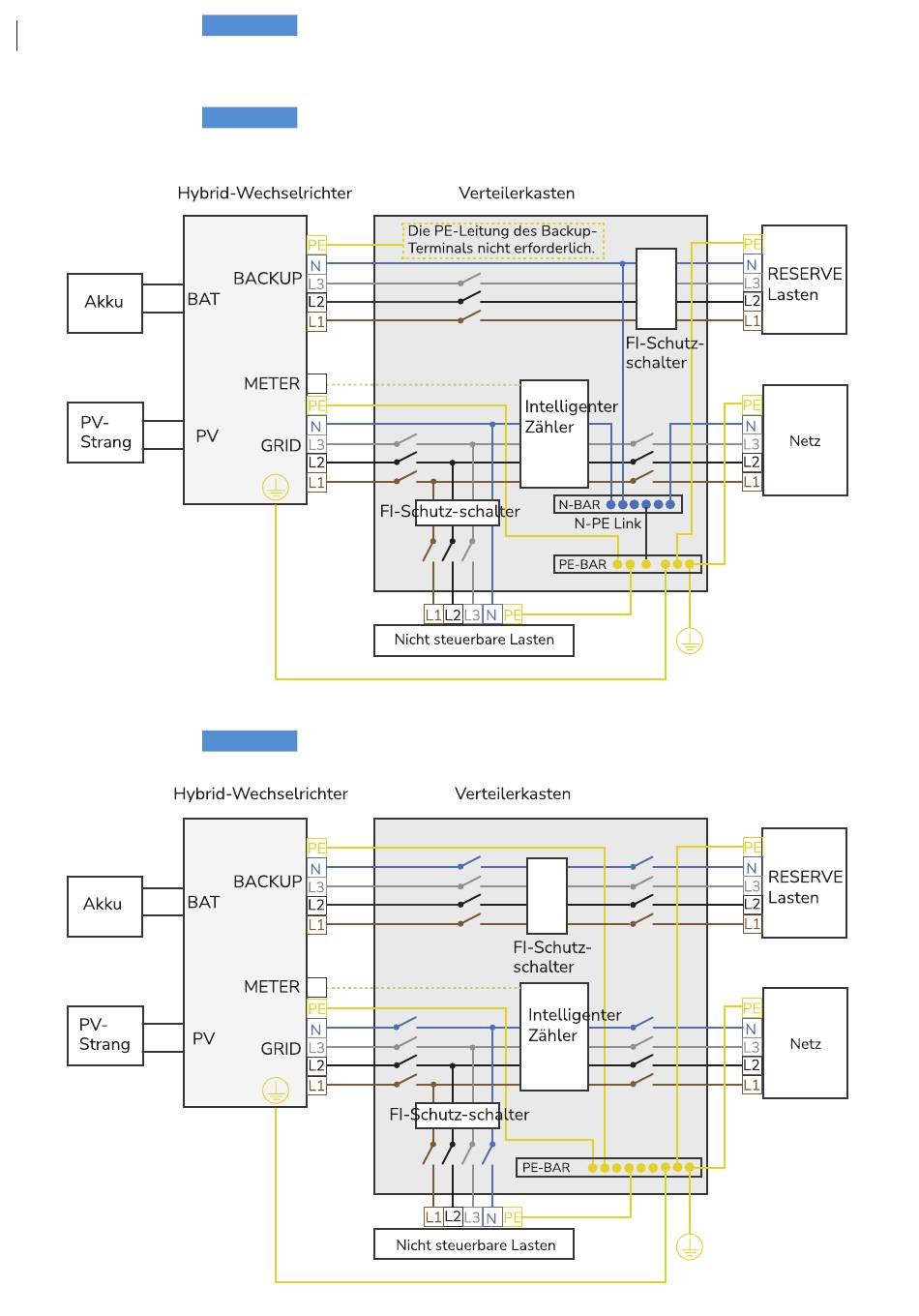

System-
Schaltplan
1 0 |
HINWEIS
• Die N- und PE-Verkabelung über die GRID- und BACKUP-Anschlüsse des Wechselrichters variiert
je nach den Regulierungsanforderungen der verschiedenen Regionen. Beachten Sie die spezifischen
Anforderungen der örtlichen Vorschriften.
A. N- UND PE-KABEL WERDEN IN DER HAUPTSCHALTTAFEL ZUR VERDRAHTUNG MITEINANDER VERBUNDEN.
HINWEIS
• In Australien und Neuseeland müssen die N-Kabel der GRID-Seite und der BACK-UP-Seite gemäß den
Verdrahtungsregeln AS/NZS_3000 miteinander verbunden werden. Andernfalls kann die Funktion BACK-
UP abnormal und riskant sein.
• Das folgende Diagramm gilt für Gebiete in Australien, Neuseeland usw.
B. N- UND PE-KABEL WERDEN IN DER HAUPTSCHALTTAFEL GETRENNT VERDRAHTET.
HINWEIS
• Das folgende Diagramm gilt für andere Länder, deren Netzsysteme keine besonderen Anforderungen an
die Verkabelung stellen.
