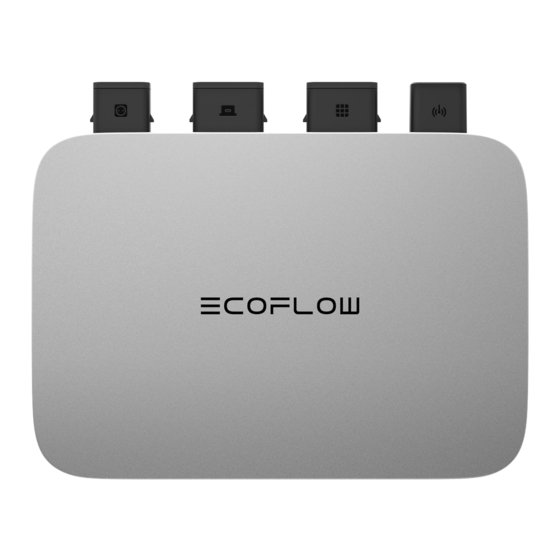

- Seite 1 BENUTZERHANDBUCH V1.0 EcoFlow PowerStream Mikrowechselrichter...
-
Seite 2: Haftungsausschluss
Sie alle Bedingungen und Inhalte dieses Dokuments verstanden, zur Kenntnis genommen und akzeptiert haben. EcoFlow haftet nicht für Schäden, die dadurch entstehen, dass der Benutzer dieses Produkt nicht in Übereinstimmung mit diesem Dokument verwendet. In Übereinstimmung mit den Gesetzen und Vorschriften behält sich EcoFlow das Recht auf die endgültige Auslegung dieses Dokuments und aller Dokumente, die zu... -
Seite 3: Inhaltsverzeichnis
Lieferumfang Übersicht Systemübersicht Produktübersicht LED-Anzeige Montage Vormontage Montagevorgang Mehrere Solarmodule in Reihe oder parallel schalten Montage des Mikrowechselrichters Erwägungen zur Erdung EcoFlow App Seite für Ihr PowerStream Balkonkraftwerk Seite für Ihren Mikrowechselrichter Ziehen Sie die Kabel ab Fehlersuche Technische Daten... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheit 1. Lesen Sie alle Dokumente sorgfältig durch, bevor Sie das Produkt installieren, verwenden oder warten. Die Dokumente können aufgrund von Produktaktualisierungen oder aus anderen Gründen geändert werden. 2. Stellen Sie keine schweren Gegenstände auf die Anlage. 3. Stellen Sie sicher, dass alle Kabel und Stecker intakt und trocken sind, bevor Sie sie anschließen, um einen Stromschlag zu vermeiden. -
Seite 5: Umgebungsanforderungen
18. Vergewissern Sie sich, dass die Powerstationen während des gesamten Verbindungsvorgangs ausgeschaltet ist. Umgebungsanforderungen 1. Stellen Sie sicher, dass die Anlage an einem gut belüfteten Ort installiert, betrieben oder gelagert wird. 2. Installieren oder betreiben Sie die Anlage nicht in der Nähe von entflammbaren, explosiven, korrosiven, ätzenden oder feuchten Quellen. -
Seite 6: Erklärung Der Symbole
Erklärung der Symbole Symbole in der Dokumentation Symbol Erklärung Symbol Erklärung Weist auf zusätzliche Eine Gefährdung mit hohem Risiko, Informationen zur GEFAHR die bei Nichtvermeidung zum Tod richtigen Verwendung oder zu schweren Verletzungen oder nützliche Tipps führen kann. hin. Eine Gefährdung mit niedrigem Risiko, VORSICHT die bei Nichtvermeidung zu leichten Teil eines Basis-Sets... -
Seite 7: Lieferumfang
Lieferumfang PowerStream Mikrowechselrichter Schutzgehäuse Montageplatte M5 * 40 BKW-Solarkabel M5 * 12 ST5.5 * 25 M6 * 20 M6-Mutter Kabelabzieher Dient zur Montage des Mikrowechselrichters an der Wand. Siehe „Wandmontage“ für weitere Informationen. Dienen zur Montage des Mikrowechselrichters an der Montageplatte. -
Seite 8: Übersicht
Dient zur Verbindung zwischen BKW-Solarkabel dem Mikrowechselrichter und dem Solarmodul. PowerStream Mikrowechselrichter Wird für die Verbindung zwischen dem Mikrowechselrichter und der tragbaren EcoFlow powerstation Akkukabel verwendet. Drei Typen: BKW-DELTA EB- Kabel, BKW-DELTA PRO-Kabel, BKW-RIVER-Kabel. Tragbare EcoFlow Wird zur Energiespeicherung Powerstation... -
Seite 9: Produktübersicht
Dient zur Überwachung der Leistung von Geräten und zur EcoFlow SmartPlug drahtlosen Kommunikation mit dem Mikrowechselrichter, um die Energienutzung zu optimieren. • Optionales Zubehör können Sie auf der offiziellen EcoFlow Website erwerben. Produktübersicht Antenne PV-Anschluss Akku- / DC-Anschluss AC-Ausgangsanschluss 169 mm... -
Seite 10: Led-Anzeige
Ausgabe am AC- Ausgangsanschluss erfolgt. Lila Blinkt Aktualisierung läuft Die Firmware wird aktualisiert. Blau Blinkt Pairing Pairing mit d er EcoFlow App. Leuchtet Gelb Warnung Siehe „Fehlersuche“ für weitere Informationen. stetig Leuchtet Fehler Siehe „Fehlersuche“ für weitere Informationen. -
Seite 11: Montage
Materialien gelagert werden. Die Schutzklasse des Mikrowechselrichters ist IP 67, so dass er sowohl im Innen- als auch im Außenbereich installiert werden kann. Die tragbare EcoFlow Powerstationen ist jedoch nicht wasserdicht. Wenn Ihr System eine tragbare Powerstationen enthält, sollten... -
Seite 12: Montagevorgang
• Mit Ausnahme des Standard-BKW-Solarkabels und des BKW-AC-Kabels müssen die anderen Kabel auf der offiziellen Website erworben werden. Montagevorgang 1. Platzieren Sie den Mikrowechselrichter auf der tragbaren EcoFlow Powerstation. • Wenn Sie den Mikrowechselrichter montieren müssen, lesen Sie bitte den... - Seite 13 Sie den Abschnitt „Anschließen mehrerer Solarmodule in Reihe oder parallel“. • Wenn Sie die tragbare Stromversorgung der EcoFlow River-Serie an den Gleichspannungsanschluss des Mikrowechselrichters anschließen, wird empfohlen, Solarmodule an die Stromversorgung anzuschließen, da die Energie sonst nicht gespeichert wird.
- Seite 14 3. Stellen Sie die Verbindung zur tragbaren EcoFlow Powerstation her. Es gibt drei Arten von Akkukabeln für verschiedene tragbare EcoFlow Powerstationen, wie in den Abbildungen unten dargestellt. • HINWEIS Vergewissern Sie sich, dass die tragbare powerstation während des gesamten Anschlussvorgangs ausgeschaltet ist.
- Seite 15 • HINWEIS Vergewissern Sie sich, dass die Steckdose eingeschaltet ist und vom Stromnetz mit Spannung versorgt wird. BKW-AC-Kabel 5. Schalten Sie die tragbare EcoFlow Powerstationen ein. • HINWEIS Wenn Ihr PowerStream Balkonkraftwerk keine tragbare Powerstationen enthält, überspringen Sie diesen Schritt.
- Seite 16 Nach erfolgtem Anschluss leuchtet die LED-Anzeige grün, sobald das Solarmodul Sonneneinstrahlung erhält und der Mikrowechselrichter Wechselspannung ausgibt. Es wird dringend empfohlen, das Schutzgehäuse am Mikrowechselrichter zu installieren. Das Schutzgehäuse befindet sich in der Verpackung.
-
Seite 17: Mehrere Solarmodule In Reihe Oder Parallel Schalten
Mehrere Solarmodule in Reihe oder parallel schalten • HINWEIS Wenn Sie mehrere Solarmodule als Gruppe in Reihe oder parallel anschließen, stellen Sie sicher, dass die maximale Betriebsspannung (Vm) und der maximale Betriebsstrom (Im) jeder Gruppe weder die maximale Eingangsspannung (55 V) noch den maximalen Ausgangsstrom (13 A) am PV-Eingang des Mikrowechselrichters nicht überschreiten. - Seite 18 Solar- 100 W 100 W modul 1 Solar- 100 W 100 W modul 2 Solar- 100 W 100 W modul 3...
-
Seite 19: Solarmodule In Reihe Und Parallel
Solarmodule in Reihe und parallel BKW- Verlängerungskabel Superflaches Solarpanel-Kabel für Solarkabel Kabel die Parallelschaltung Solar- Solar- modul 1 modul 2 100 W 100 W 100 W 100 W 100 W 100 W 100 W 100 W Solar- Solar- modul 3 modul 4 Solar- Solar-... - Seite 20 Solar- Solar- modul 2 modul 1 100 W 100 W 100 W 100 W 100 W 100 W 100 W 100 W Solar- Solar- modul 3 modul 4...
-
Seite 21: Montage Des Mikrowechselrichters
Montage des Mikrowechselrichters Wenn Ihr PowerStream Balkonkraftwerk keine tragbare Powerstationen enthält, können Sie den Mikrowechselrichter montieren. • GEFAHR Tragen Sie beim Bohren von Löchern eine Schutzbrille und Schutzhandschuhe. Wandmontage 1. Verwenden Sie die Installationsplatte, um die Löcher anzuzeichnen, und bohren Sie zwei Löcher mit einer Tiefe von etwa 41 mm in die Wand. -
Seite 22: Montage An Der Halterung
3. Stecken Sie die Schrauben ST5,5 * 25 in die Durchgangslöcher M5 * 40 der Platine. ×2 Akkuschrauber ST5.5*25 Montage an der Halterung 1. Bringen Sie Schrauben M3 * 6 an den entsprechenden Stellen an der Rückseite des Mikrowechselrichters an. ×1 ×3 Akkuschrauber... -
Seite 23: Erwägungen Zur Erdung
2. Führen Sie zwei Schrauben M6 * 20 durch zwei Löcher der Montageplatte und schrauben Sie M6-Muttern darauf. VORSICHT • Aus Stabilitäts- und Sicherheitsgründen bitte senkrecht ≤ 15° montieren. Akkuschrauber M6 * 20 M6-Mutter Erwägungen zur Erdung Das mitgelieferte BKW-AC-Kabel verfügt über einen Erdleiter, so dass die Erdung direkt über dieses BKW-AC-Kabel erfolgen kann. -
Seite 24: Ecoflow App
Durch die Nutzung von EcoFlow Produkten, -Anwendungen und -Diensten erklären Sie sich mit den Nutzungsbedingungen und Datenschutzrichtlinien von EcoFlow einverstanden, die Sie im Bereich „About“ auf der Seite „User“ der EcoFlow App oder auf der offiziellen EcoFlow Website abrufen können: https://www.ecoflow.com/policy/terms-of-use and https://www.ecoflow.com/policy/privacy-policy... -
Seite 25: Einstellen Des Stromversorgungsmodus
• HINWEIS Diese Funktion kann aktiviert werden, wenn die tragbare Stromversorgung angeschlossen ist. Tippen Sie auf der Seite für Ihr PowerStream System auf > „Stromversorgungsmodus“. Wählen Sie dann den gewünschten Modus. • Stromversorgung priorisieren: Wählen Sie diese Option, wenn Sie dem Stromverbrauch von Elektrogeräten Vorrang einräumen wollen. -
Seite 26: Firmware-Aktualisierung
Leistungsbedarf am AC-Ausgang 600 W 0 W Firmware-Aktualisierung Tippen Sie auf der Seite Ihres Powerstream Systems auf > „Firmware“, um die Firmware- Version der Mikrowechselrichter und des Smart Plugs zu überprüfen oder zu aktualisieren. • Sie können die Firmware auch auf der Seite „Einstellungen“... -
Seite 27: Ziehen Sie Die Kabel Ab
Ziehen Sie die Kabel ab • GEFAHR Ziehen Sie den Stecker nicht einfach mit der Hand ab. Bitte verwenden Sie den mitgelieferten Kabelabzieher, um den Stecker herauszuziehen. • Wenn Sie das Schutzgehäuse installiert haben, entfernen Sie bitte das Schutzgehäuse vom Mikrowechselrichter, bevor Sie den Stecker abziehen. -
Seite 28: Entfernen Sie Die Stecker In Der Folgenden Reihenfolge
Entfernen Sie die Stecker in der folgenden Reihenfolge : • Bevor Sie entweder den AC-Stecker oder den Batteriestecker HINWEIS vom Mikrowechselrichter abziehen, ziehen Sie das Kabel aus der Netzsteckdose (bzw. lösen es batterieseitig). -
Seite 29: Fehlersuche
Versuchen Sie nicht, den Mikrowechselrichter selbst zu reparieren. Fehler- LED-Anzeige Name Anregung code 1. Ziehen Sie alle mit der PowerStream verbunde- nen Kabel ab. 2. Warten Sie 30 Sekunden, und schließen Sie Gerätefehler dann alle Kabel an. 3. Falls das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. - Seite 30 Fehler- LED-Anzeige Name Anregung code 1. Ziehen Sie alle mit der PowerStream verbunde- nen Kabel ab. 2. Warten Sie 30 Sekunden, und schließen Sie Gerätefehler dann alle K abel an. 3. Falls das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.
- Seite 31 Prüfen Sie, ob die Leerlaufspannung des Solar- nung am moduls zwischen 11 V und 55 V liegt. Solarmodul 1. Ziehen Sie alle mit der PowerStream verbunde- nen Kabel ab. 2. Warten Sie 30 Sekunden, und schließen Sie Gerätefehler dann alle Kabel an.
- Seite 32 Prüfen Sie, ob die Leerlaufspannung des Solar- nung am moduls zwischen 11 V und 55 V liegt. Solarmodul 1. Ziehen Sie alle mit der PowerStream verbunde- nen Kabel ab. 2. Warten Sie 30 Sekunden, und schließen Sie Gerätefehler dann alle Kabel an.
- Seite 33 Fehler- LED-Anzeige Name Anregung code 1. Ziehen Sie alle mit der PowerStream verbunde- nen Kabel ab. 2. Warten Sie 30 Sekunden, und schließen Sie Gerätefehler dann alle Kabel an. 3. Falls das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.
-
Seite 34: Technische Daten
Technische Daten General Info Modell EFWN511/EFWN511B Abmessung 242×169×33 mm Gewicht Ungefähr 3 kg PV-Anschluss Betriebsspannung 11 - 55 VDC Maximale Eingangsspannung 55 VDC Maximaler Eingangsstrom 13 A Starteingangsspannung 15 VDC Verpolungsschutz Unterstützt Überspannung Max. PV-Kurzschlussstrom (Isc PV) 14 A Max. Rückspeisestrom des Wechselrichters BAT-/DC-Anschluss Entlademodus Entladungs-Eingangsspannung 11 - 15 VDC, 40 - 59 VDC Maximaler Eingangsstrom 13 A... -
Seite 35: Ac-Anschluss
AC-Anschluss Ausgangsspannung 220/230/240 VAC Ausgangsfrequenz 50 Hz Ausgangsleistungsfaktor ±0.8 ~ 1 EFWN511: 3,7 A Maximaler Ausgangsstrom EFWN511B: 2,8 A Maximaler Ausgangsfehlerstrom 18.4 A Maximaler Ausgangs-Überstromschutz THDI ≤ 3 % @ 100 % Last Überspannung Sonstiges Verschmutzungsgrad Eindringschutz IP67 Installiert Innen oder außen Betriebstemperatur -40 °C bis 50 °C Luftfeuchtigkeit...
