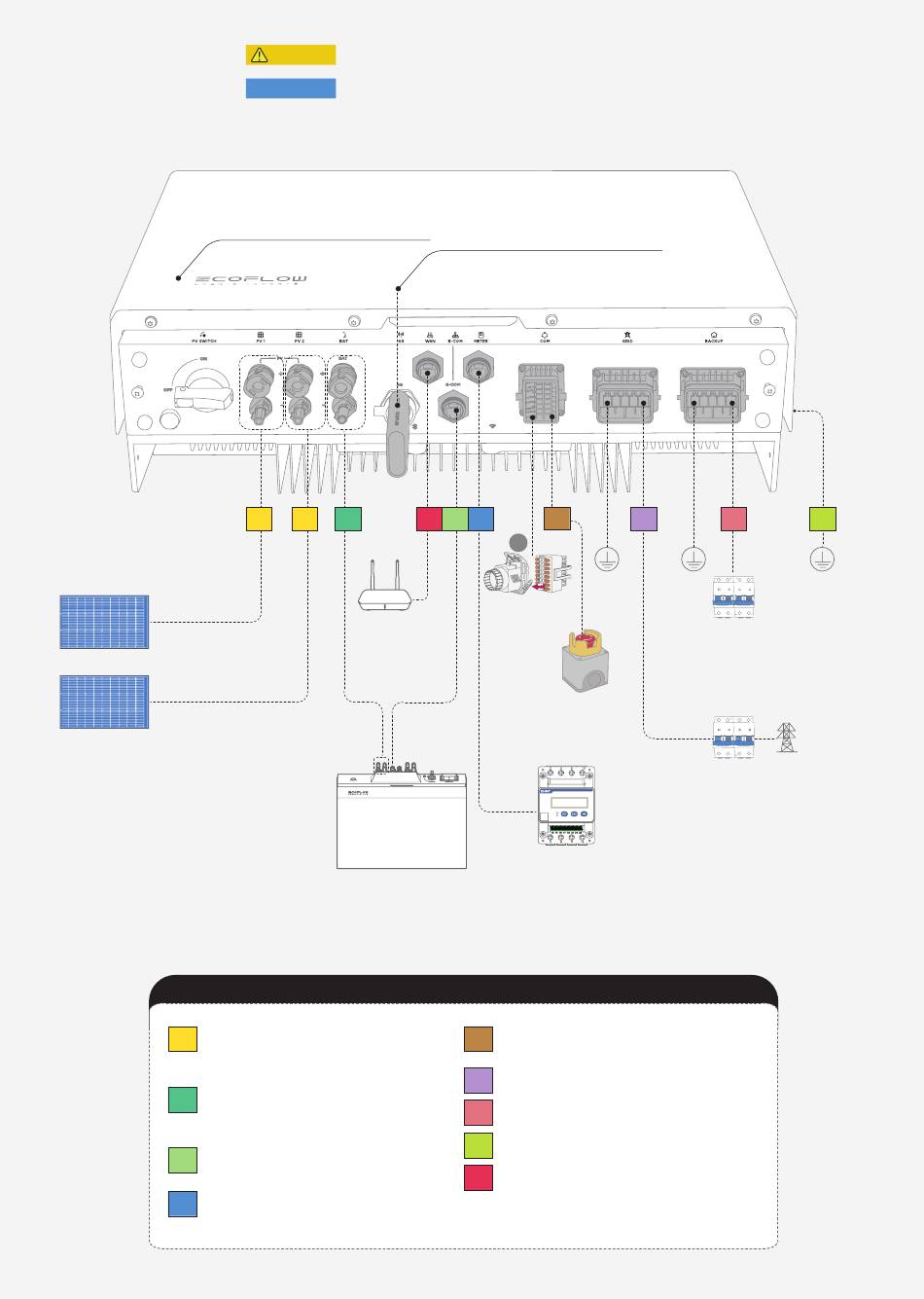

Elektrischer
Anschluss
- PV string
•Der EcoFlow PowerOcean Hybrid-
Wechselrichter unterstützt den Eingang
von zwei PV-Strings.
• Separat erhältlich
LEGENDE
1
PV-Eingangskabel
Querschnittsfläche des Leiters: 4 mm²
bis 6 mm² mit einer Nennspannung von
mindestens 1000 V DC
2
Akkukabel
Querschnittsfläche des Leiters: 4 mm²
mit einer Nennspannung von mindestens
1000 V DC
3
Akku-Kommunikationskabel
mit Abschirmung
CAT 5E 8×0,2 mm²
4
Kommunikationskabel für intelligenten
Zähler
CAT 5E 8×0,2 mm²
VORSICHT
• Alle elektrischen Anschlüsse müssen von einem professionell ausgebildeten und zertifizierten
Elektriker vorgenommen werden.
HINWEIS
• Die Kabel sind vom Kunden zu kaufen und müssen den lokalen Zertifizierungsstandards entsprechen.
• Entfernen Sie nicht die Schutzkappe von unbenutzten Anschlusses. Andernfalls wird die Schutzart des
Wechselrichters beeinträchtigt.
• Die in den Abbildungen gezeigten Kabelfarben dienen nur zur Referenz.. Verwenden Sie Kabel, die den
örtlichen Vorschriften und den empfohlenen Spezifikationen entsprechen.
-EcoFlow PowerOcean Hybrid-
Wechselrichter
1
1
2
- Router
• Für das Netzwerk
• Nicht enthalten
- EcoFlow PowerOcean
LFP-Akku
• Ein Anschlusskasten
unterstützt maximal drei
Akkumodule.
- (Option)4G-Modul
• Für das Netzwerk
• Separat erhältlich
5
9
3
4
A6
14
16
COM-Stecker mit
Kurzschlussdraht
- Not-Aus-Taster
• Separat erhältlich
- Smart Meter
• Unterstützt Strom-/
Spannungsabtastung
• Separat erhältlich
5
COM-Klemme Kommunikationskabel –
EPO
Geschirmtes Twisted Pair-Kabel 2×0,5 mm²
6
Netzkabel
4 mm² bis 6 mm²
7
Sicherungskabel
4 mm² bis 6 mm²
8
Erdungskabels
6 mm²
9
Ethernet-Kabel (Option)
Abgeschirmtes Netzwerkkabel der
Kategorie 5e oder höher
6
7
- AC-Schalter
• Empfohlen: ein AC-
Trennschalter mit einem
Nennstrom von ≤20 A
• Nicht enthalten
- AC-Schalter
• Empfohlen: ein AC-
Trennschalter mit einem
Nennstrom von 32 A
• Nicht enthalten
