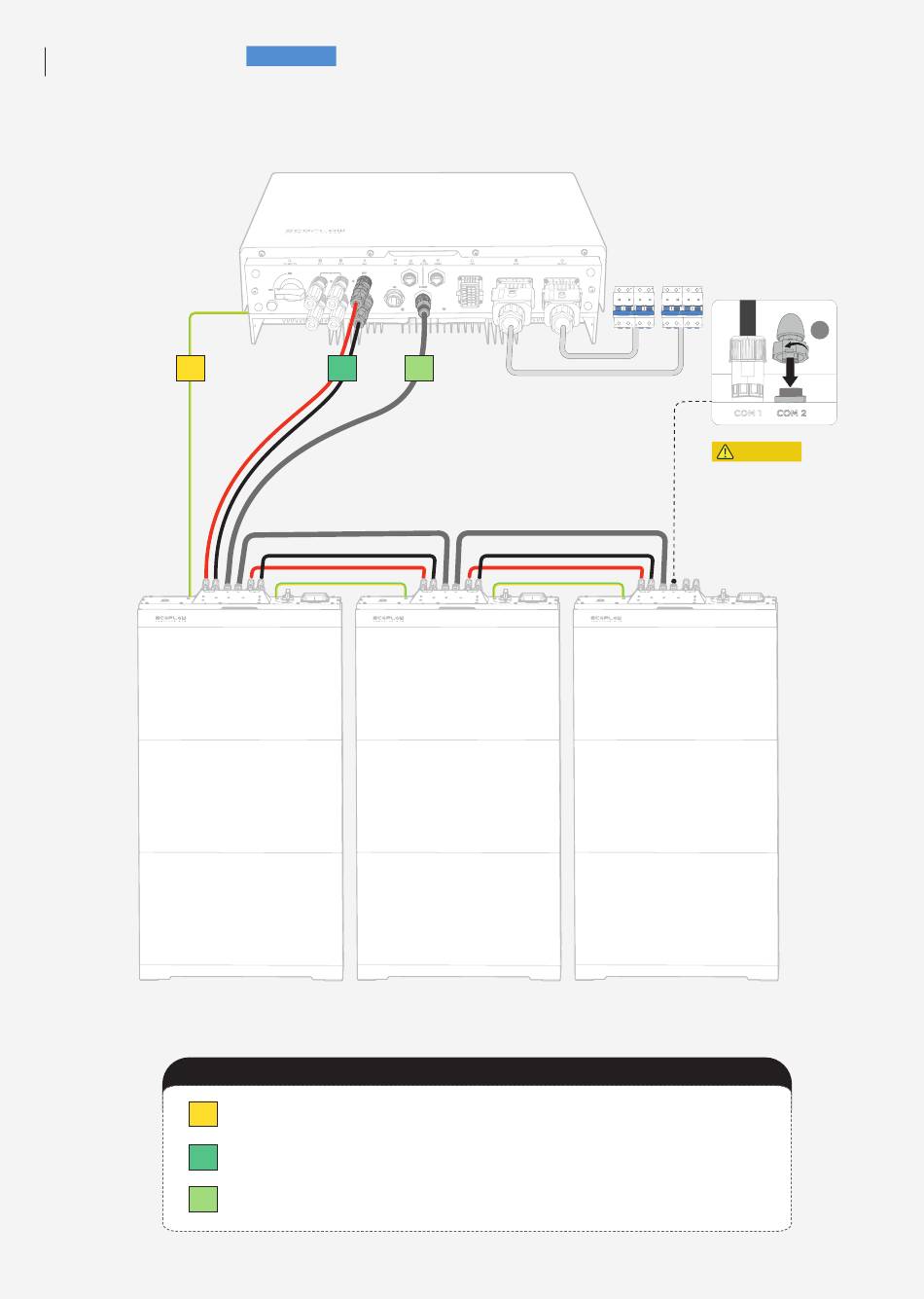

Kaskadierende Akkus
1
LEGEND
1
2
3
16 |
16 |
HINWEIS
• Eine Akkuanschlusskasten unterstützt maximal 3 Akkus.
• Bis zu 9 Akkus (maximal 45,9 kWh) können kaskadiert werden.
• Entfernen Sie nicht die Schutzkappe von unbenutzten DC-Eingangsanschlüssen. Andernfalls wird
die Schutzart des Wechselrichters beeinträchtigt.
• Wenn zwei Batteriesätze (mindestens 4 Akkus) installiert sind, muss zwischen diesen mindestens
ein Abstand von 400 mm eingehalten werden.
2
Schließen Sie die Erdungsklemmen zwischen dem Akkuanschlusskasten an, indem Sie sich auf
den Abschnitt Anschließen des Erdungskabels beziehen.
Verbinden Sie die Gleichstromeingangsklemmen (BAT+ und BAT-) mit dem Akkuanschlusskasten,
indem Sie sich auf den Abschnitt Anschluss von Akkustromkabeln beziehen.
Schließen Sie die Batteriekommunikationsklemmen (B-COM) zwischen der Akkuanschlusskasten
an, indem Sie sich auf den Abschnitt Anschluss der Akku-Kommunikationskabel beziehen.
3
C7
VORSICHT
• Es ist ein MUSS, einen
Abschlusswiderstand an der
unbenutzten B-COM-Klemme
des letzten kaskadierten
Batterieanschlusskastens
zu installieren, da es sonst
zu einer Fehlfunktion des
Systems kommen kann.
