Stellen Sie sicher, dass
4
die Kabel richtig gepolt
sind.

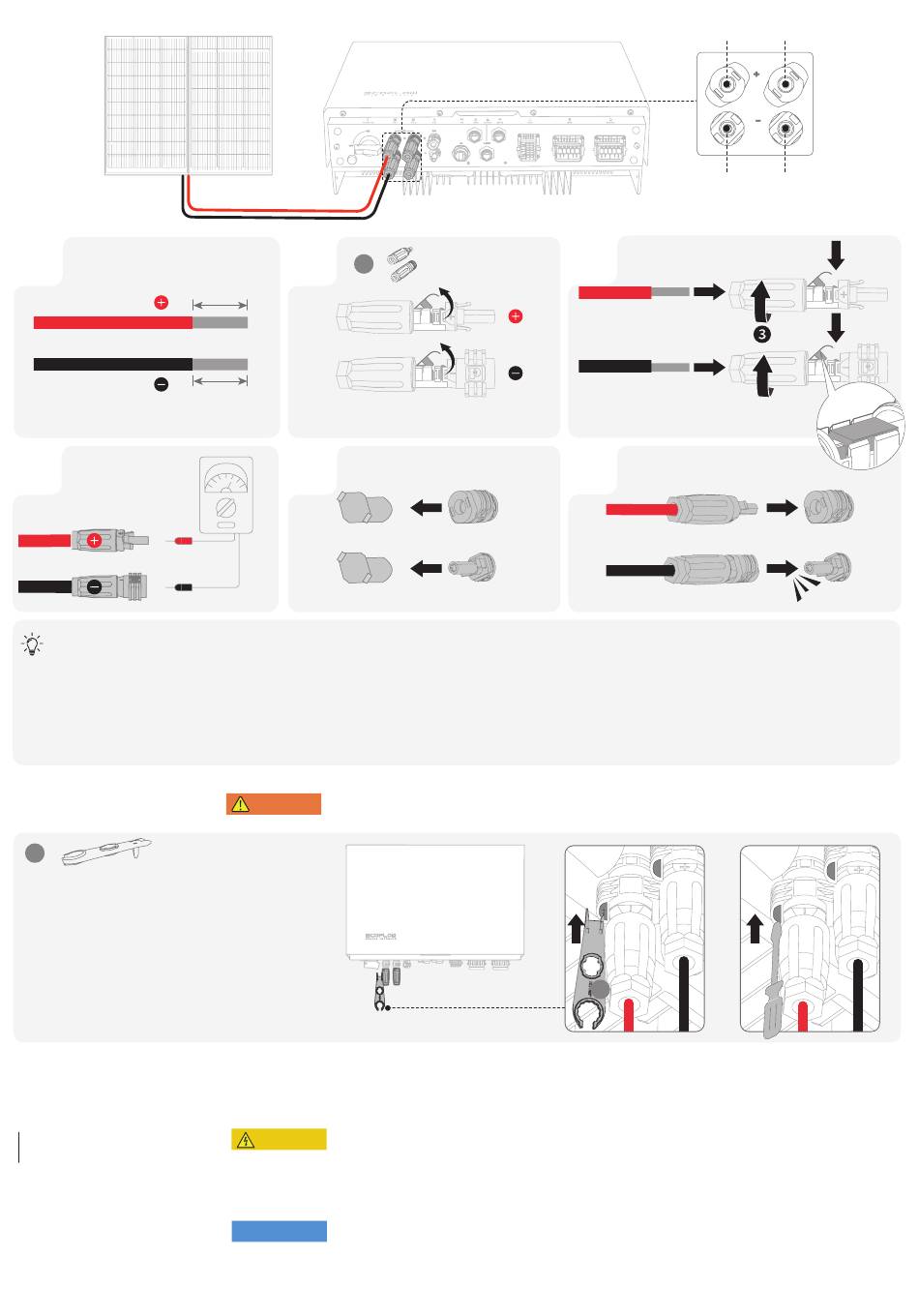

Stellen Sie das Multimeter auf DC-Gang, um die Spannung an der DC-Position zu messen. Wenn die Spannung einen negativen Wert
hat, ist die Polarität des PV-Eingangs falsch und muss korrigiert werden. Wenn die Spannung größer als 1000 V ist, sind zu viele PV-
Module auf denselben String konfiguriert. Entfernen Sie einige PV-Module.
Wenn das PV-Eingangskabel verkehrt herum angeschlossen ist und der PV-SCHALTER auf EIN steht, Stellen Sie dann den PV-
SCHALTER in die AUS-Stellung, entfernen Sie die positiven und negativen Stecker und korrigieren Sie die Polarität der PV-
Eingangskabel.
ENTFERNEN DER PV-KLEMME
A11
×1
Anschließen der
Netzkabel
1 2 |
2
A4
8-10mm
8-10mm
Achten Sie darauf, dass das Kabel nach dem Crimpen
nicht versehentlich herausgezogen werden kann.
5
Schutzkappe entfernen.
WARNUNG
• Stellen Sie sicher, dass der PV-SCHALTER ausgeschaltet ist, bevor Sie die positiven und negativen
Anschlüsse entfernen.
VORSICHT
• Trennen Sie das Produkt Lesen Sie vor der Montage, Betrieb und der Wartung des Geräts stets von
allen Spannungsquellen.
• Schließen Sie keine Verbraucher zwischen dem Wechselrichter und dem direkt mit dem
Wechselrichter verbundenen AC-Schalter an.
• Erden Sie die PE-Bohrung des Netzanschlusses und das Gehäuse.
• Verbinden Sie den Netzanschluss nicht mit dem Sicherungsanschluss des Wechselrichters.
HINWEIS
• Ein FI-Schutzschalter (typ A) mit einem Bemessungsfehlerstrom von 100 mA (AC-GRID) und 30 mA
(AC-BACKUP) wird empfohlen, wenn für die örtliche Elektroinstallation ein zusätzlicher Schutz durch
einen FI-Schutzschalter vorgesehen werden soll. Die Verwendung eines FI-Schutzschalters mit einem
niedrigeren Bemessungsfehlerstrom ist ebenfalls zulässig, wenn dies in den spezifischen örtlichen
Elektrovorschriften gefordert wird.
3
×1
6
PV1+
PV1-
A11
PV1+
PV2+
PV1-
PV2-
PV-Eingangsklemmen
❶
❷
PV1+
PV1-
Klick
OR
