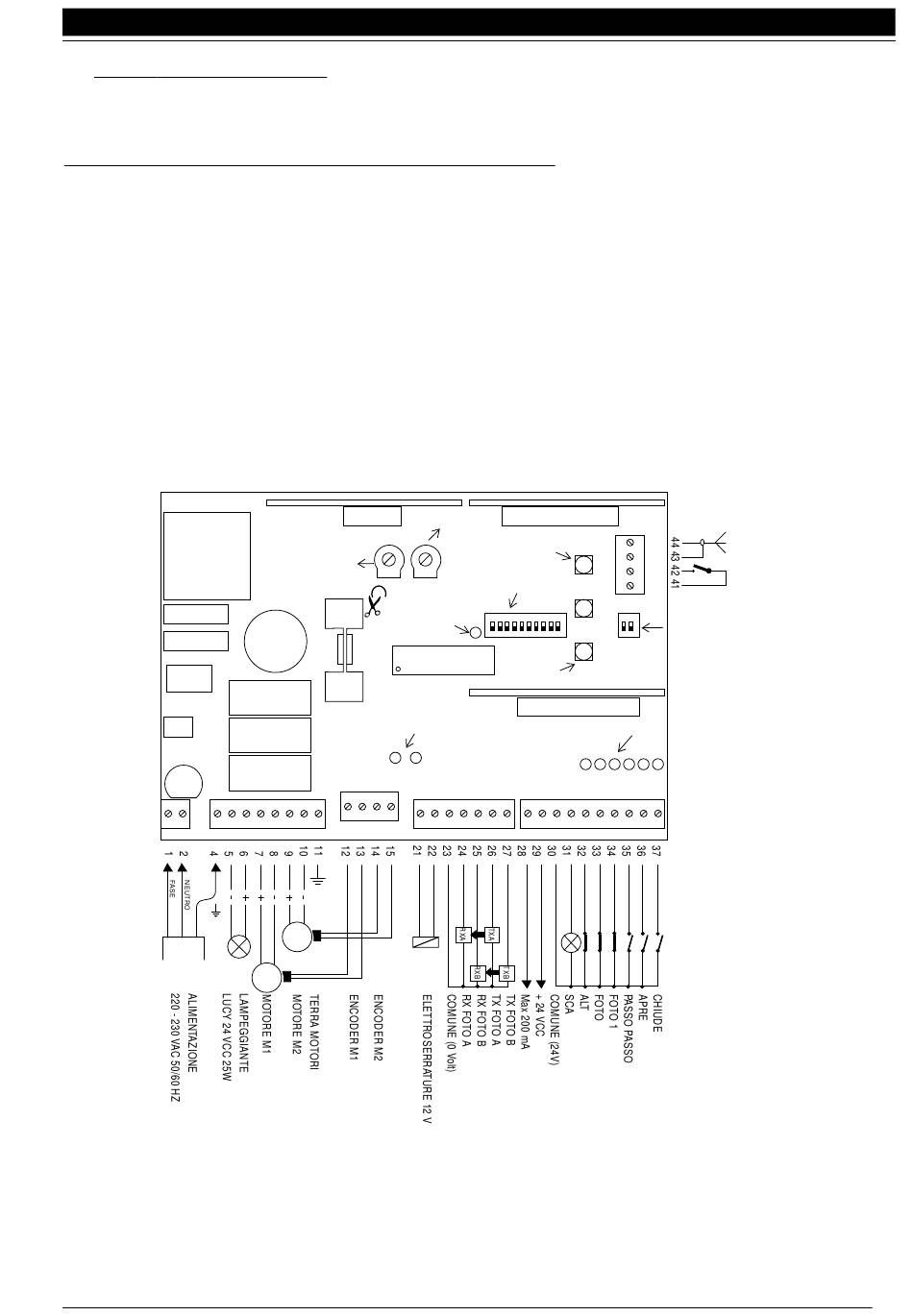

2.2) SCHEMA PER I COLLEGAMENTI:
Per garantire l'incolumità dell'operatore e per prevenire danni ai componenti, mentre si effettuano i collegamenti, sia di bassa
tensione (230 V) che di bassissima tensione (24 V) o si innestano le varie schede:
La centrale non deve essere assolutamente alimentata elettricamente.
È consigliabile attendere di aver completato l'installazione per inserire le eventuali schede opzionali "RADIO", "PER" o "CARICA"
e solo dopo aver verificato la funzionalità dell'impianto. Le schede opzionali non sono necessarie al funzionamento e se inserite
rendono più difficile la ricerca di eventuali guasti.
Prima di collegare i motori, il lampeggiante e i servizi, controllarne la polarità (Positivo - Negativo); gli encoder non e hanno
polarità.
Ricordiamo inoltre che gli ingressi dei contatti di tipo NC (Normalmente Chiuso), se non usati, vanno ponticellati, se pi˙ di uno
vanno posti in SERIE tra di loro; gli ingressi dei contatti di tipo NA (Normalmente Aperto) se non usati vanno lasciati liberi, se più
di uno vanno posti in PARALLELO tra di loro. Per quanto riguarda i contatti questi devono essere assolutamente di tipo
meccanico e svincolati da qualsiasi potenziale, non sono ammessi collegamenti a stadi tipo quelli definiti "PNP", "NPN", "Open
Collector" ecc. ecc.
Se nell'impianto ci fosse un solo motore, collegarlo all'uscita del motore 2 della centrale e tagliare il ponticello; lasciare
i morsetti del motore 1 e rispettivo encoder liberi.
F3
F2
F1
NOTA:
L'installazione e i successivi interventi di manutenzione devono essere effettuati solo da personale qualificato ed esperto, nel
pieno rispetto delle norme previste dalla direttiva 89/392 (Direttiva macchine) ed in particolare EN 60204 (Equipaggiamento
elettrico delle macchine) e seguendo le migliori indicazioni dettate dalla "Regola d'arte". Chi esegue detti interventi si rende
responsabile di eventuali danni causati.
