VORSICHT
Stellen Sie, bevor Sie die Maschine warten oder
Einstellungen daran durchführen, den Motor ab und
ziehen den Zündschlüssel.

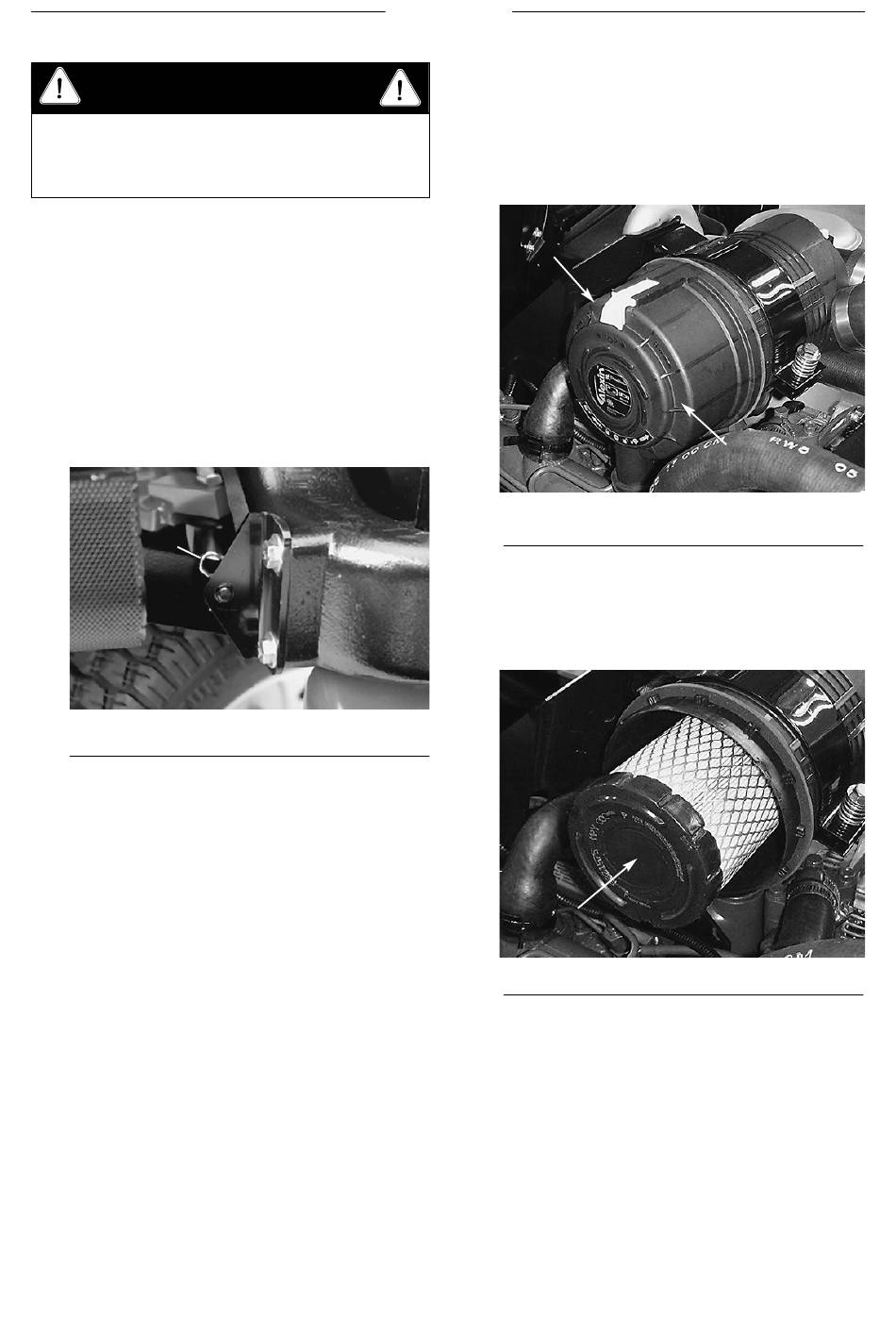

Entfernen der Motorhaube

Zum Erleichtern der Wartungsmaßnahmen, die im
Motorraum getroffen werden müssen, lässt sich die
Motorhaube einfach entfernen.
1. Entriegeln Sie die Motorhaube und heben sie an.
2. Entfernen Sie den Splint, mit dem der
Motorhauben-Drehzapfen an den
Befestigungsprofilen abgesichert ist.
1
1. Splint
3. Schieben Sie die Motorhaube nach rechts, heben
die andere Seite an, und ziehen Sie sie aus den
Profilen heraus.
4. Montieren Sie die Haube in umgekehrter
Reihenfolge.
Allgemeine Wartung—Luftfilter
1. Kontrollieren Sie den Körper des Luftfilters auf
Schäden, die eventuell zu einem Luftleck führen
könnten. Ersetzen Sie einen defekten
Luftfilterkörper.
2. Warten Sie den Luftfilter alle 200 Stunden (bei
extrem staubigen und schmutzigen Bedingungen
häufiger).
3. Stellen Sie sicher, dass der Deckel den gesamten
Luftfilterkörper einwandfrei abdichtet.
Bild 30
Wartung

Warten des Luftfilters

1. Lösen Sie die Laschen, mit denen der Deckel am
Luftfilterkörper abgesichert wird. Trennen Sie den
Deckel vom Körper ab. Reinigen Sie die
Innenseite des Luftfilterdeckels.
2
1. Staubdeckel—Luftfilter
2. Lasche—Luftfilter
2. Schieben Sie den Filter vorsichtig aus dem
Körper heraus, um das Losrütteln des Staubes
zu minimieren. Vermeiden Sie das Anstoßen des
Filters am Filterkörper.
1
1. Filterelement
3. Kontrollieren Sie den Filter und entsorgen ihn,
wenn er defekt ist. Waschen und
wiederverwenden Sie defekte Filter nie.

Waschweise

A. Bereiten Sie eine Lauge aus Filterreinigungs-
mittel und Wasser vor und weichen das
Filterelement ca. 15 Minuten ein. Beachten Sie
für ausführliche Anweisungen die Anleitungen
auf dem Karton des Reinigungsmittels.
– 24 –
1
Bild 31
Bild 32
