VORSICHT
Stellen Sie, bevor Sie die Maschine warten oder
Einstellungen daran durchführen, den Motor ab und
ziehen den Zündschlüssel.

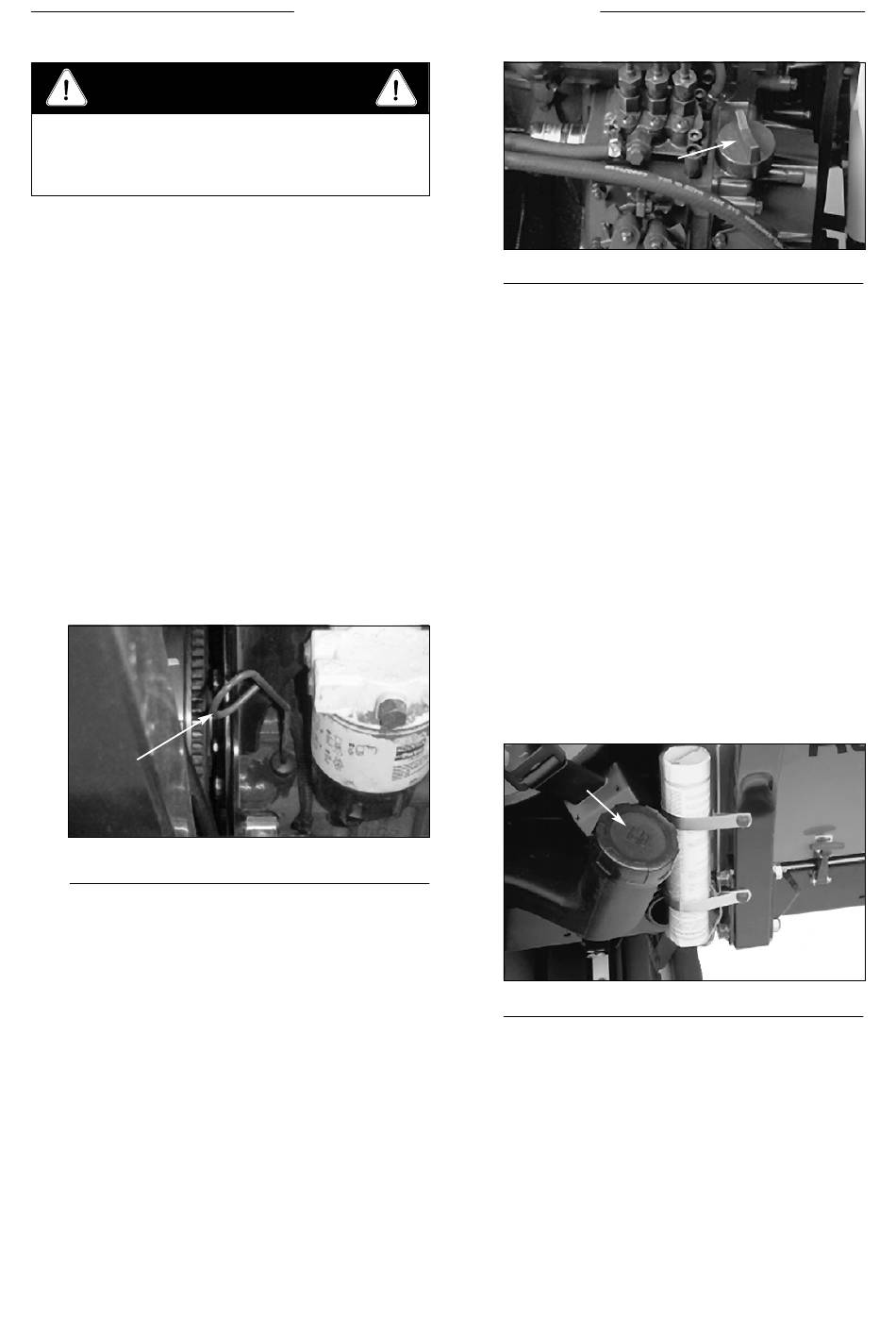

Kontrollieren des
Motorölstands (Bilder 6–7)
Der Motor wird im Werk mit Öl befüllt. Prüfen Sie
jedoch den Ölstand, bevor Sie den Motor das erste
Mal laufen lassen und im Anschluss daran.
Das Kurbelgehäuse fasst ca. 3,8 l einschließlich Filter.
1. Stellen Sie die Maschine auf eine ebene Fläche.
2. Entfernen Sie den Peilstab und wischen ihn mit
einem sauberen Lappen ab. Stecken Sie den
Peilstab in das Rohr und stellen sicher, dass er
vollständig eingeführt ist. Entfernen Sie den
Peilstab und kontrollieren den Ölstand. Füllen Sie
bei einem niedrigen Ölstand genug Öl nach, so
dass die VOLL-Marke am Peilstab erreicht wird.
1
1. Peilstab
3. Entfernen Sie bei einem niedrigen Ölstand den
Ölfülldeckel und füllen langsam geringe Mengen
Öl ein—wobei Sie häufiger den Ölstand
kontrollieren—bis der Stand die VOLL-Marke am
Peilstab erreicht.
Kontrollen vor der Inbetriebnahme
Bild 6
1. Ölfülldeckel
4. Der Motor ist für die Verwendung mit
waschaktivem 10W30-Öl hoher Qualität und der
API-Klassifikation CD, CE, CF, CF-4 oder CG-4
vorgesehen.
5. Drehen Sie den Ölfülldeckel wieder auf und
schließen die Motorhaube.
WICHTIG: Kontrollieren Sie den Ölstand alle 5
Betriebsstunden oder einmal täglich. Wechseln Sie
das Öl alle 50 Betriebsstunden.
Betanken (Bild 8)
Der Motor läuft mit Nr. 2-Dieselkraftstoff. Der
Kraftstofftank hält ca. 4 l.
1. Reinigen Sie den Bereich um den
Kraftstofftankdeckel.
1
1. Kraftstofftankdeckel
2. Entfernen Sie den Kraftstofftankdeckel.
3. Füllen Sie den Kraftstofftank bis zur Unterseite
des Füllstutzens. NICHT ÜBERFÜLLEN. Drehen
Sie den Tankdeckel dann wieder auf.
4. Wischen Sie allen eventuell verschütteten
Kraftstoff zur Verhinderung eines Brandes auf.
– 11 –
1
Bild 7
Bild 8
