Einfetten—Lager und Büchsen
Die Zugmaschine weist Schmiernippel auf, die
regelmäßig mit Nr. 2 Allzweckschmierfett auf
Lithiumbasis eingefettet werden müssen. Fetten Sie
Lager und Büchsen, wenn die Maschine unter normalen
Bedingungen eingesetzt wird, alle 50 Betriebsstunden.
Fetten Sie Lager und Büchsen täglich, wenn die
Maschine unter extrem staubigen und schmutzigen
Bedingungen eingesetzt wird. Durch staubige und
schmutzige Betriebsbedingungen kann Schmutz in die
Lager und Büchsen eindringen, was zu einer
beschleunigten Abnutzung führen kann. Fetten Sie
Lager und Büchsen unmittelbar nach jeder Wäsche,
ungeachtet des aufgeführten Intervalls.
Fetten Sie die folgenden Lager und Büchsen der
Zugmaschine: Drehzapfen—Schneidwerk hinten
(Bild 18), Drehzapfen—Schneidwerk vorne (Bild 19),
Zylinderenden—Ausleger (2) (nur Modell 03201)
(Bild 20), Lenkdrehzapfen (Bild 21), Drehzapfen—
Hubarm hinten und Hubzylinder (2) (Bild 22),
Hubarmdrehzapfen links vorne und Hubzylinder
(2) (Bild 23), Hubarmdrehzapfen rechts vorne und
Hubzylinder (2) (Bild 24), Neutraleinstellmechanismus
(Bild 25), Mähen-/Transportschieber (Bild 26),
Riemenspann-Drehzapfen (Bild 27) Lenkzylinder
(Bild 28). Anmerkung: Auf Wunsch kann am anderen
Ende des Lenkzylinders ein weiterer Schmiernippel
eingebaut werden. Entfernen Sie den Reifen, schrauben
den Nippel ein, fetten, entfernen den Nippel und stecken
den Stöpsel (Bild 29) wieder ein. WICHTIG: Fetten
Sie das Verbindungsrohr am Ausleger nicht; die
Lagerblöcke sind permanent geschmiert.

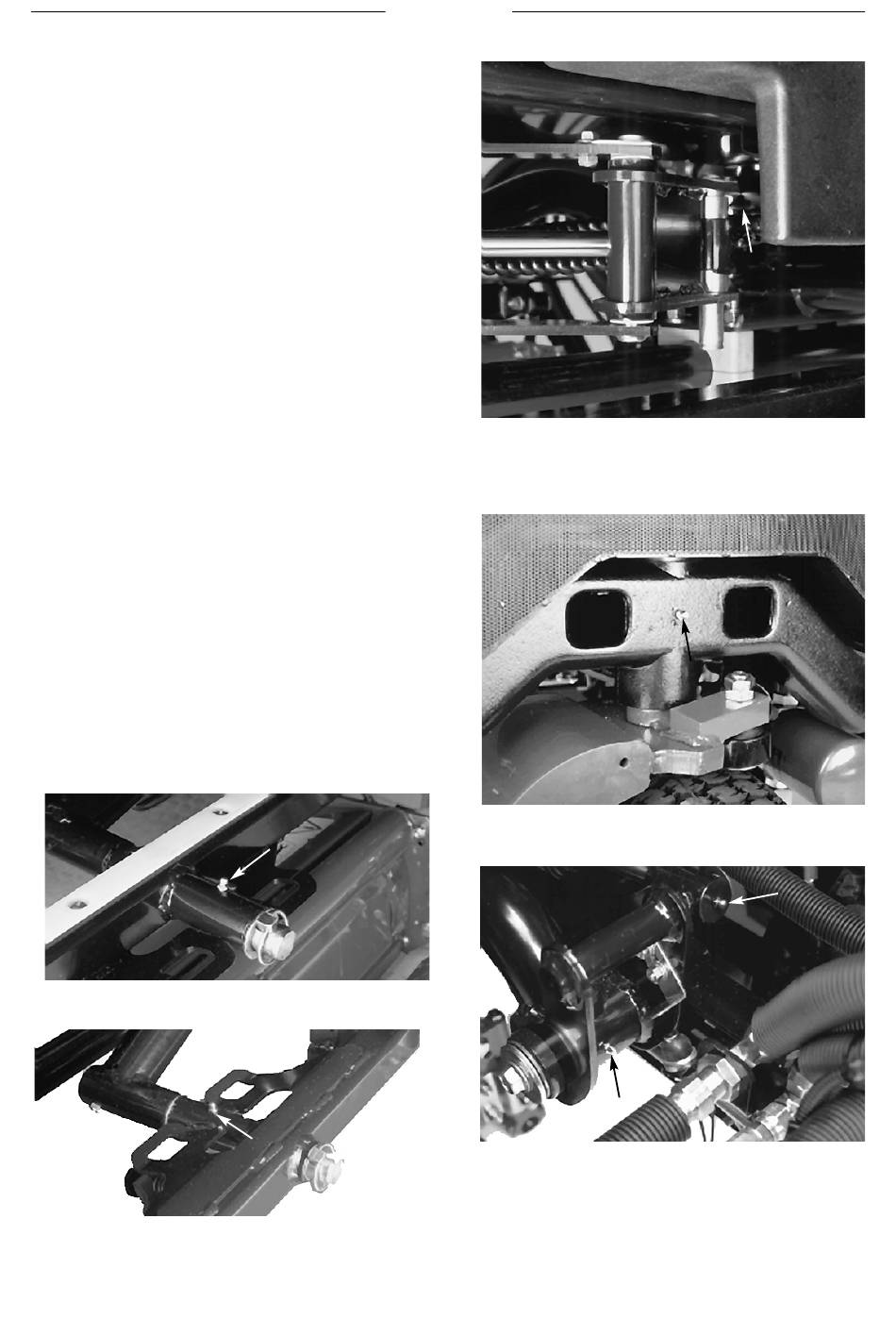

Bild 18
