Toro GROUNDSMASTER 3500-D Bedienungsanleitung Seite 16

7
8
10
11
1. Gas
2. Betriebsstundenzähler
3. Temperatur-Lampe
4. Öldruckwarnlampe
5. Meldelampe—Glühkerzen
6. Lichtmaschinen-Lampe
7. Schneidwerkschalter
8. Schneidwerk-Schalthebel
9. Zündschloss
10. Feststellbremse
11. Hubhebelsperre
Betriebsstundenzähler (Bild 14)—Zeigt die
Betriebsstunden an, die von der Maschine absolviert
wurden. Der Betriebsstundenzähler beginnt zu laufen,
sobald das Zündschloss auf EIN gestellt wird.
Warnlampe—Motorkühlmitteltemperatur
(Bild 14)—Diese Lampe brennt, wenn die
Motorkühlmitteltemperatur zu hoch ist. Wenn die
Zugmaschine nicht gestoppt wird und die
Kühlmitteltemperatur ansteigt, würgt der Motor ab.
Warnlampe—Öldruck (Bild 14)—Die Ölwarnlampe
meldet es dem Benutzer, wenn der Öldruck unter ein
sicheres Niveau abfällt.
Lichtmaschinenlampe (Bild 14)—Diese Lampe muss
aus sein, solange der Motor läuft. Kontrollieren Sie,
wenn sie brennt, das Ladesystem und reparieren es
nach Bedarf.
Glühkerzenlampe (Bild 14)—Eine Meldelampe, die
brennt, wenn die Glühkerzen aktiv sind.
Feststellbremse (Bild 14)—Aktivieren Sie die
Bremse immer dann, wenn der Motor abgestellt wird,
um einem versehentlichen Bewegen der Maschine
vorzubeugen. Ziehen Sie am Hebel, um die
Feststellbremse zu aktivieren. Der Motor würgt ab,
wenn Sie das Fahrpedal bei aktivierter Feststellbremse
drücken.
Bedienungselemente
3
4
6
5
9

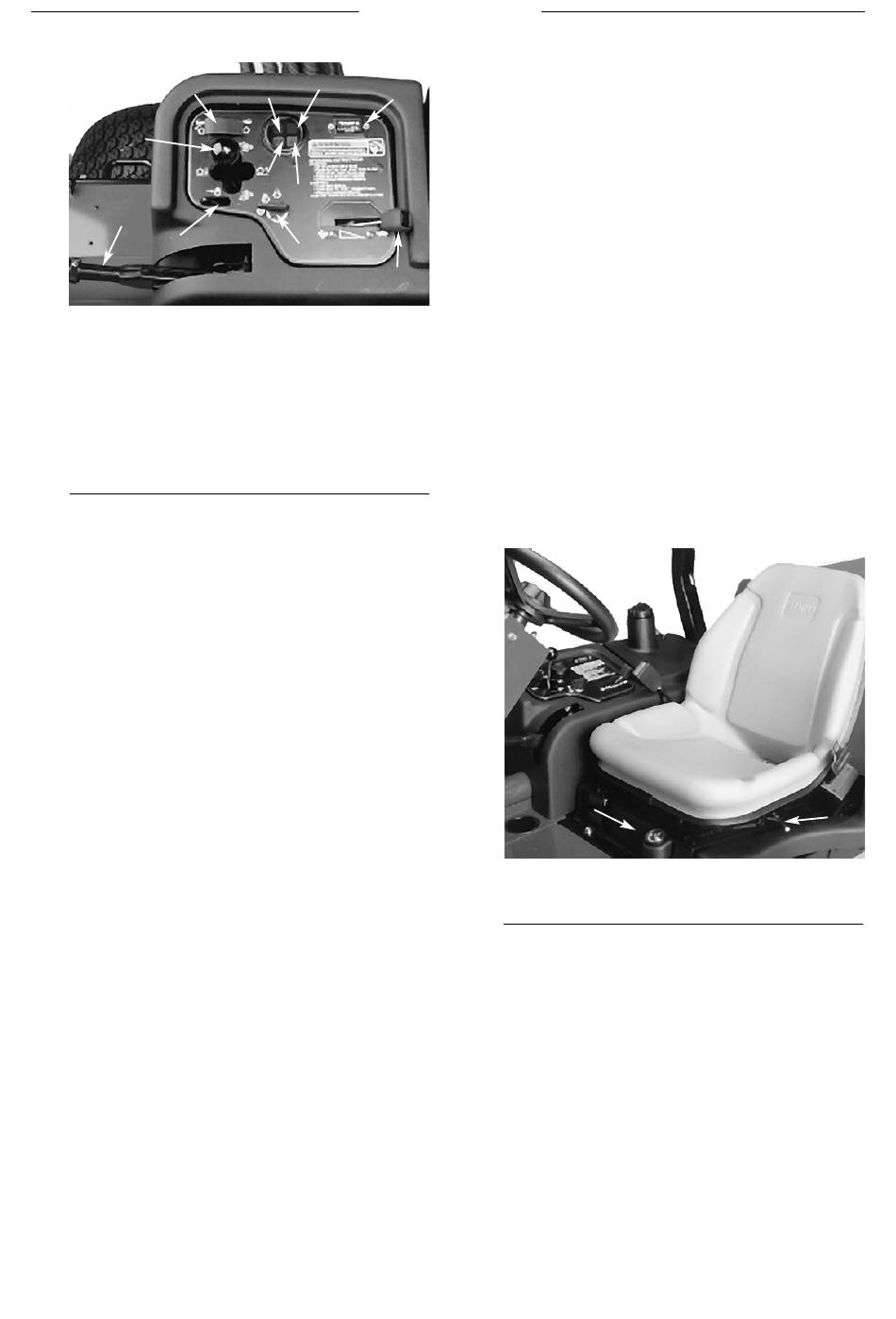

Bild 14
Hubhebelsperre (Bild 14)—Bewegen Sie den Hebel
nach hinten, um das Absenken der Schneidwerke zu
2
verhindern.
Benzinuhr (Bild 15)—Zeigt die Kraftstoffmenge im
Tank an.
Sitzeinstellung (Bild 15)—Vor- und
Rückwärtsverstellung—Bewegen Sie den Hebel an
der Seite des Sitzes nach außen, schieben den Sitz in
1
die gewünschte Position und lassen den Hebel zum
Arretieren des Sitzes in dieser Stellung los.
Deluxe-Sitzeinstellungen—Anpassen an das
Fahrergewicht—Schieben Sie den Hebel auf- oder
abwärts, um den Sitz an das Fahrergewicht
anzupassen. Hebel oben—leichter Fahrer, mittlere
Stellung—durchschnittlich schwerer Fahrer und Hebel
unten für schwerere Fahrer. Verstellbare
Rückenlehne—Drehen Sie das Einstellrad zum
Bestimmen des Winkels der Rückenlehne.
1. Vor- und Rückwärts-Hebel
2. Benzinuhr
– 16 –
2
Bild 15
1
