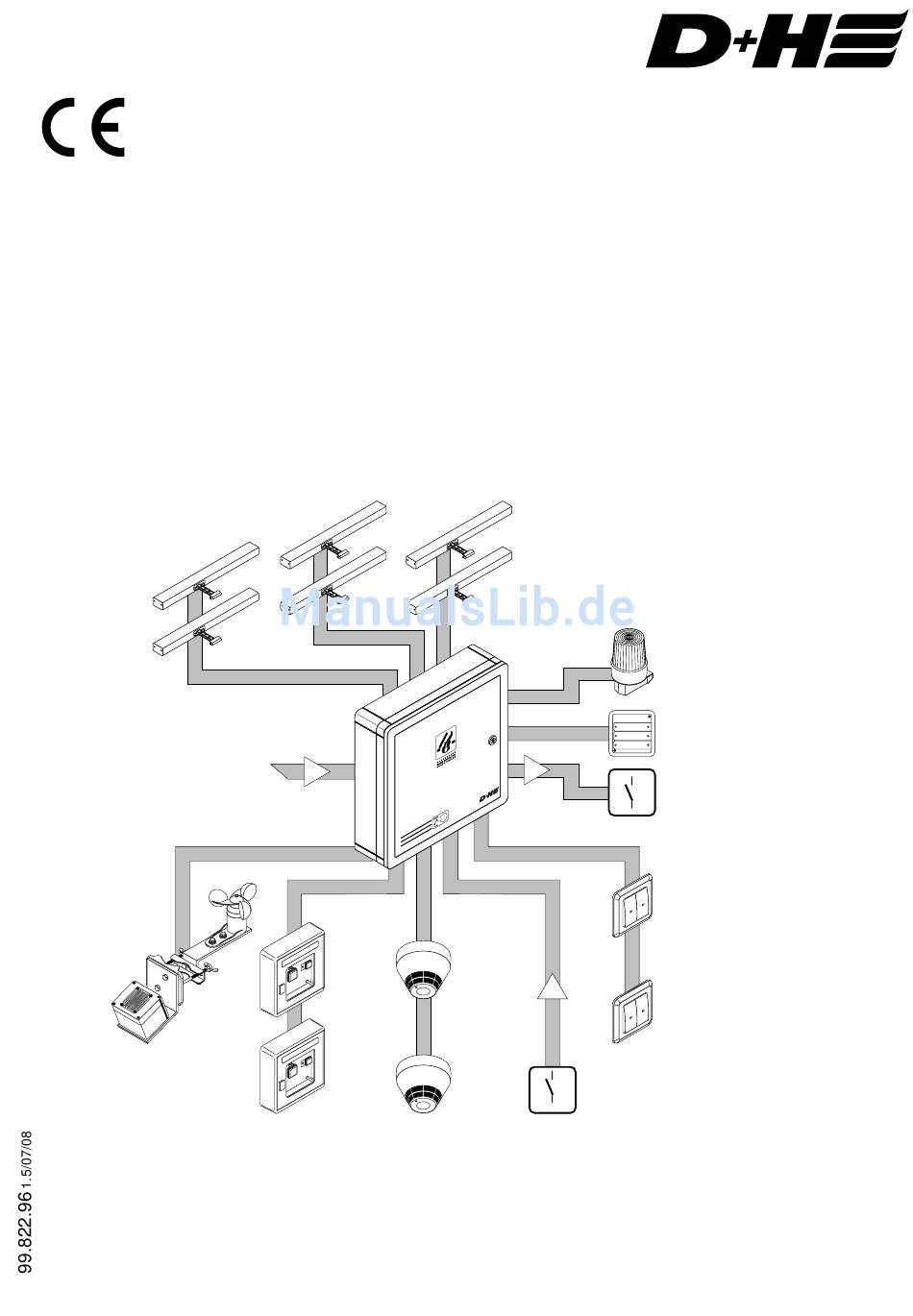

Wartungsausführung und Kennzeich- nung gemäß Vorgaben Garantie Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab belegter Übergabe der Anlage bis max. 3 Jahre nach Auslieferungsdatum, wenn die Montage bzw. Inbetriebnahme durch einen von D+H autorisierten Service- und Vertriebspartner durchgeführt wurde.
Nur eine regelmäßige und fachgerechte Wartung bringt die notwendige und dauerhafte Funktionssicherheit. Die von der D+H Mechatronic AG hergestellten und vertriebenen RWA-Anlagen und An- lagenteile dürfen nur durch autorisierte Fachbetriebe installiert und gewartet werden. Zu diesen autorisierten Fachbetrieben gehören alle D+H Mechatronic AG Service- und Vertriebspartner, die durch regelmäßige Werksschulungen ihre Qualifikation und Erfah-...

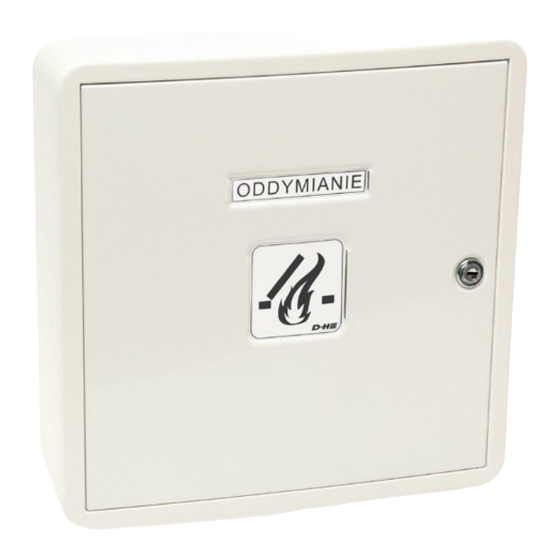

Einbau Gehäuse Zentrale geschützt und für Wartung gut 8. Dokumententasche zugänglich in Antriebsnähe montieren. einkleben AP-Montage 1. Kabelabdeckung abnehmen 2. Gehäusewanne mit 4 Schrauben an der Wand befestigen UP-Montage (nicht Hohlwandmontage) 1. Mauerhaken und Einputzkreuz an die Gehäusewanne festschrauben 2. Gehäusewanne in Mauernische befesti- gen und Einputzkreuz nach dem Ver- putzen wieder entfernen Achtung: Die Feuerwiderstandsklasse der...
AUF-Impuls angesteuert. Hierzu muss der Für die optimale Wirkung der RWA-Anlage Antrieb blockadesicher gemäß VdS 2580 ist die Größe, Art und Anordnung der Öffnung Absatz 4.7. sein. Alle D+H-Antriebe erfül- von entscheidender Bedeutung. len diese Voraussetzung. Anderenfalls ist Dabei sollten weder der Fensterflügel selbst, der Gruppen-DIP-Schalter 8 auf OFF zu noch bauliche Gegebenheiten, wie z.B.
AP 24VDC ca. 1,5m über OKFF Anschlusskabel: NYM-I 3x1.5 (bauseits 55mm UP - Dose) Anschlusswert: RZN 4404-M = 120 VA RZN 4408-M = 240 VA RZN 4408-K = 240 VA Lüftungstaster 24VDC (z.B. LT 43) ca. 1,2 über OKFF (bei...
MLAR. sind keine Typenbezeichnung für diese Kabel angeben. Erfragen Sie diese bitte bei Ihrem D+H Partner. Leitungslängen und Querschnitte: Die angegebenen Aderzahlen und Querschnitte beziehen sich nur auf die benötigten Leitungen. Bei Verwendung einer Leitung mit Schutzleiter (grün/ gelb) wird dieser nicht mitgezählt und darf nicht beschaltet werden.
Ist kein Brandmelder oder Fremdansteuerung vorhanden, müssen die End- widerstände an Klemme RM 1,2 verbleiben. ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (siehe S.7). ***Genauere Informationen zum Anschluss entnehmen Sie bitte der Gebrauchsanleitung der jeweiligen Antriebe.
Rauchabzugstaster Rauchabzugstaster Typ** RT 43-H RT 43-N 10k * 10kW 10k * RM / RT * bauseitige RZN 440x-M / RZN 4408-K Rangierverbindung ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (Siehe S.11). 14/24 RZN 440x-M/ -K Rev.:1.5...
Seite 15
10k * jeweils letzter RWA-Taster 10kW jeweils erster bis vorletzter RWA-Taster 10k * RM / RT * bauseitige RZN 440x-M / RZN 4408-K Rangierverbindung ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (Siehe S.11). 15/24 RZN 440x-M/ -K Rev.:1.5...
Ist kein Brandmelder oder Fremdansteuerung vorhanden, müssen die End- widerstände an Klemme RM 1,2 verbleiben. ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (siehe S.7). ***Genauere Informationen zum Anschluss entnehmen Sie bitte der Gebrauchsanleitung der jeweiligen Antriebe.
Anschluss eines Brandmelders Linie 180R einziger Brandmelder Anschluss mehrerer Brandmelder Linie 180R 180R 180R erster Brandmelder zweiter bis vorletzter letzter Brandmelder Brandmelder Bei Verwendung von Linienschaltungen mit 2-Melder-Abhängigkeit darf der Widerstand nicht eingesetzt werden! Anschluss von Haftmagneten an RZN 440x-M Haft- magnet Haftmagnete 24V...
Anschlussbeispiele Anschluss bei Leitungsabzweig: Zentrale Abzweigdose Abzweigdose Versorgungsadern Mot a / Mot b zweigen parallel ab, Überwachung wird durch alle Kabel bis zum Gruppenende durch- geschleift. weitere Abzweige Abzweigdose gleichartig schalten am Motor Abzweigdose am Motor Beispiel 1: 1 Strang Einfache, aber für Spannungsabfall ungün- M M M stige Verlegung: Alle Antriebe an einer Lei-...
Hinweise zur Inbetriebnahme Zum Einschalten der RWA-Zentrale folgende Sicht- und Funktionsprüfungen durchführen. Bei Teil- oder unvollständigen Anschluss von Kompo- nenten ist mit Funktiosstörungen zu rechnen. Alle Kabel nein angeschlossen? Folgende Anschlüsse überprüfen: Netz 230V, Antriebe, RT-Taster, ggf. Brandmelder und Lüftungstaster Siehe Leitungsverlege- und Anschlusspläne Seite 11-18.
Werkseinstellung DIP-Schalter S1, S3 S2, S4, S5 Kodierung der Gruppe S2, S4, S5 Schalter 1 auf ON = AUF-Laufzeitbegrenzung Mit dem Potentiometer kann die Laufzeit AUF-Richtung begrenzt werden. Wird der Lüftungstaster in AUF-Richtung betätigt, läuft der Antrieb solange die Laufzeit eingestellt ist. Schalter 2 auf ON = Lüftungszeitbegrenzung Nur in Verbindung mit Gruppen-DIP-Schalter 4 = ON...
Seite 22
Kodierung der Linie S1, S3 Schalter 1 auf ON = Zwei-Rauchmelder Abhängigkeit (Nur in Verbindung mit dem FO 1362) Alarm wird nur ausgelöst, wenn mindestens zwei Rauchmelder einer Linie ansprechen. Ein Täuschungsalarm eines Rauchmelders wird verhindert. Siehe dazu auch Seite 18. Achtung! Es müssen immer zwei Rauchmelder in einem Raum installiert sein.
Anzeigediode schließt Gruppe selbsttätig. Taster und in Zentrale erlischt. Alle Maße in Millimeter • Technische Änderungen vorbehalten. • Reproduktionen jeglicher Art, 24/24 RZN 440x-M/ -K Rev.:1.5 auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma D+H Mechatronic AG.
