6-MONTAGE KAMINOFEN MUSA
MONTAGE DER SEITENTEILE AUS METALL

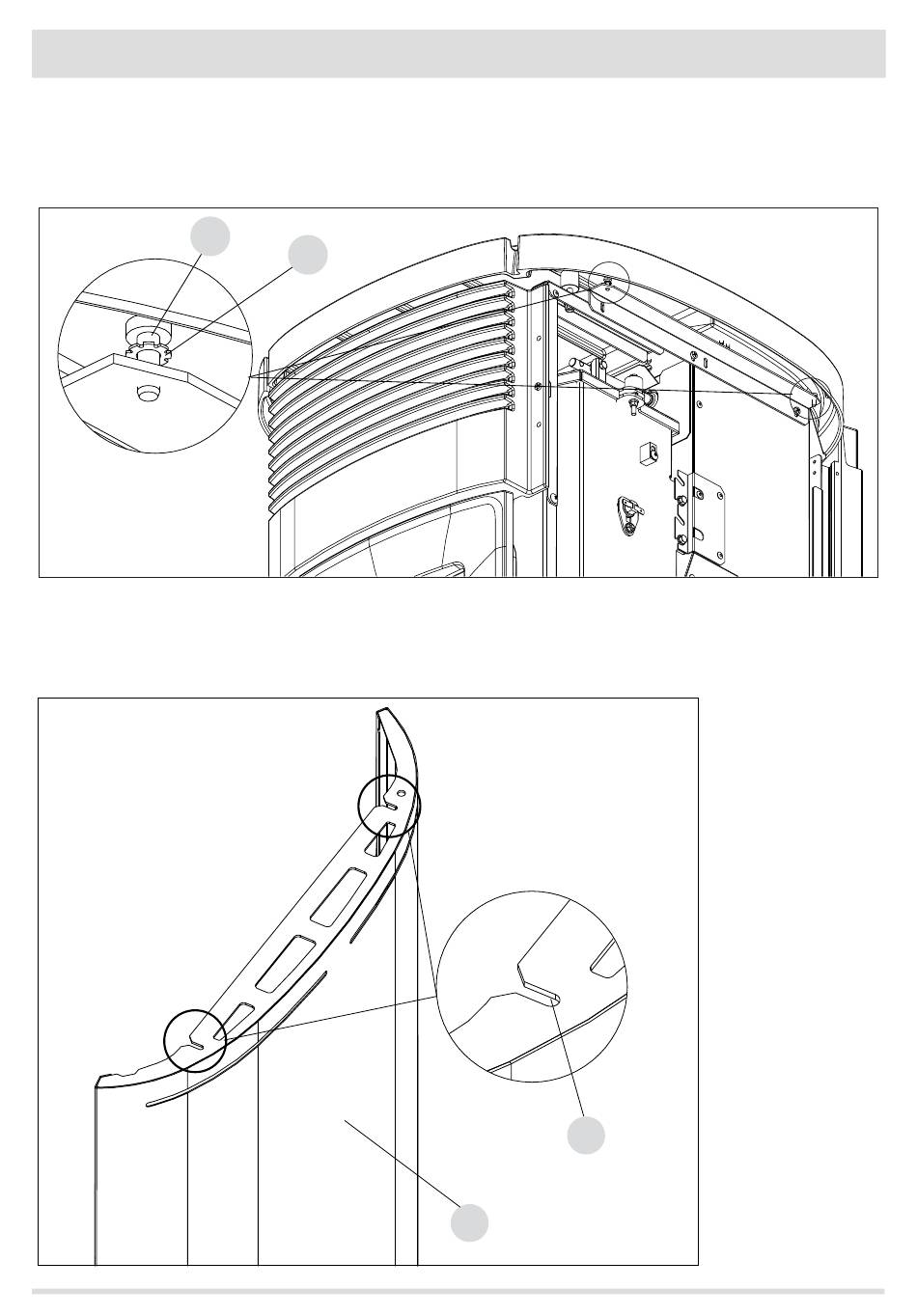

Für die Montage der Seitenteile aus Metall wie folgt vorgehen:
•
Die Unterlegscheibe „n" und die Schraube „m" unter der Topplatte am Ofenrahmen befestigen.
m
•
Nach Einsetzen der Platte in den unteren Teil des Ofens (siehe nächste Seite), die Platte „E" so an die Struktur annähern, dass die
Schlitze „p" in die zuvor an der Struktur befestigte Schraube „m" eingeführt werden.
Technische Abteilung - Alle Rechte vorbehalten - Vervielfältigung verboten
n
E
p
