5-MONTAGE KAMINOFEN SUITE/CLUB
Die drei mit „D1", „D2" und „D3" gekennzeichneten Keramikteile aus der Verpackung der Keramikteile nehmen. Ein Tuch oder einen Lappen
„P" auf den Boden breiten, um zu vermeiden, dass die Keramikteile beim Zusammenbau zerkratzt oder beschädigt werden.

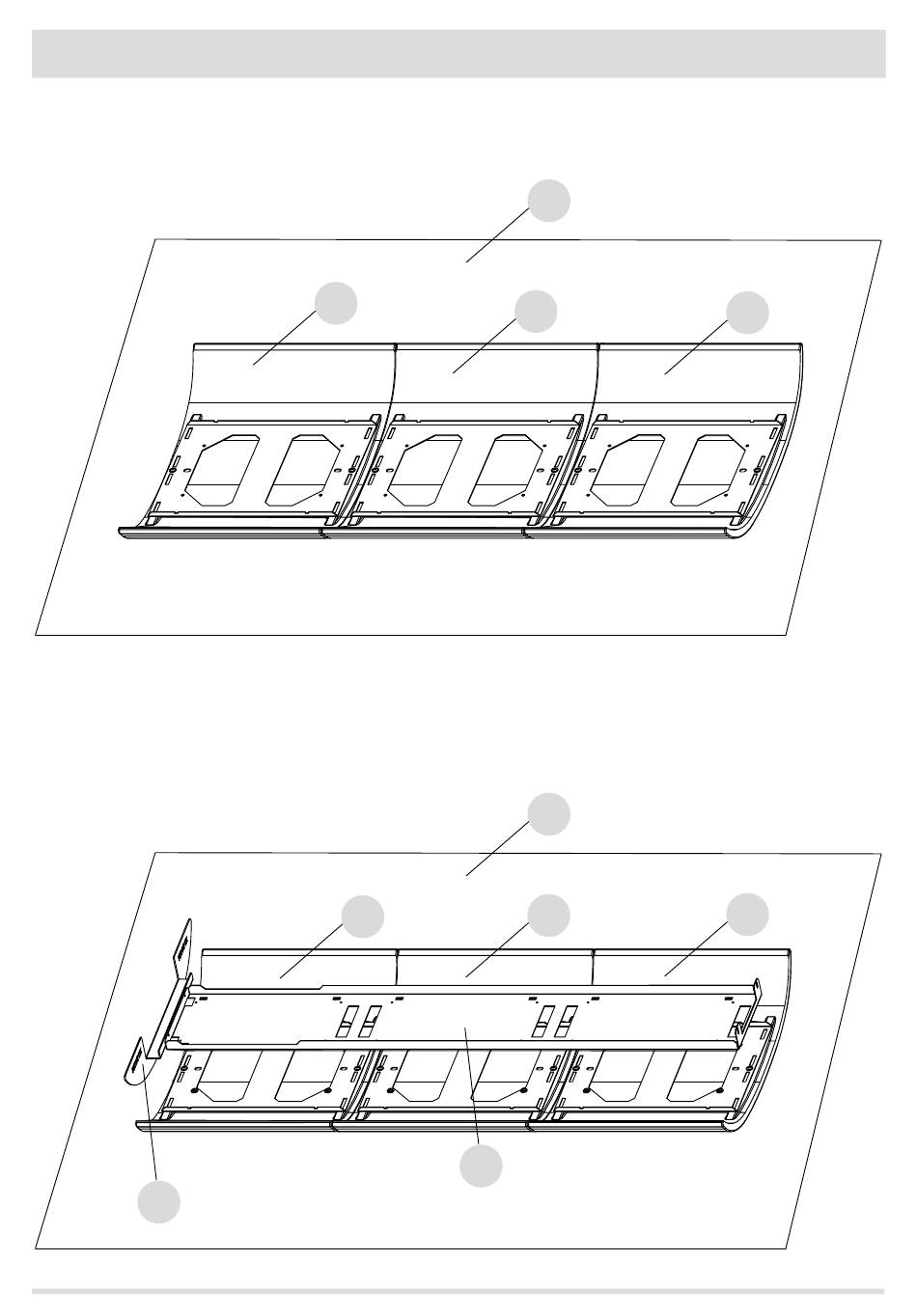

Die drei Keramikteile wie in der Abbildung gezeigt auf das Tuch „T" auf dem Boden legen.
Den Rahmen „S" mit der eben vorbereiteten Schablone „U" nehmen und ihn auf den Keramikteilen D1", „D2" und „D3" positionieren.
Die Schablone „U" muss auf den mit „D1" gekennzeichneten Keramikteil geklebt werden.
