1
1
3

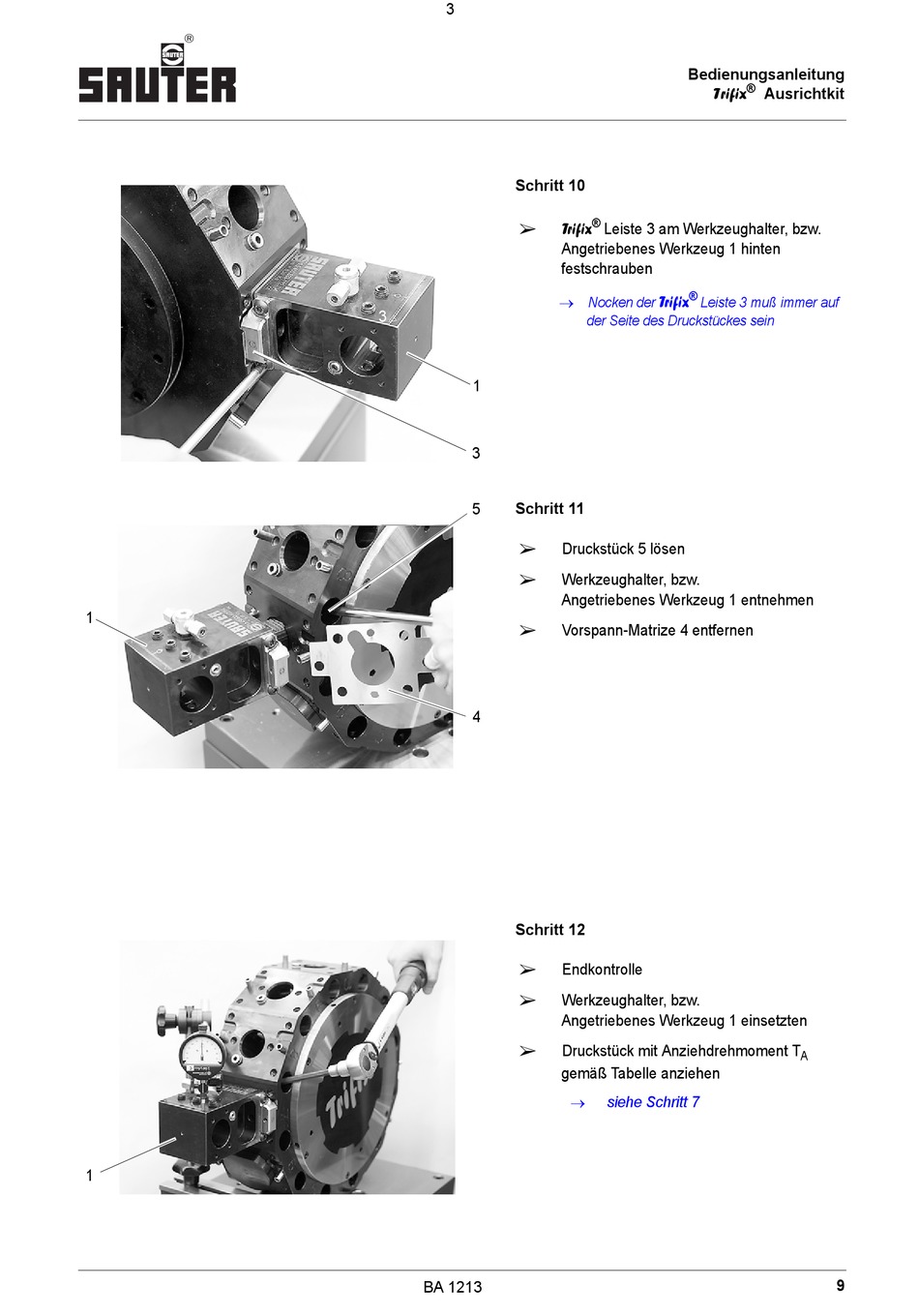

Schritt 10
3
1
3
Schritt 11
5
4
Schritt 12
BA 1213
Bedienungsanleitung
Trifix
®
Leiste 3 am Werkzeughalter, bzw.
Trifix
Angetriebenes Werkzeug 1 hinten
festschrauben
®
Trifix
Nocken der
Leiste 3 muß immer auf
der Seite des Druckstückes sein
Druckstück 5 lösen
Werkzeughalter, bzw.
Angetriebenes Werkzeug 1 entnehmen
Vorspann-Matrize 4 entfernen
Endkontrolle
Werkzeughalter, bzw.
Angetriebenes Werkzeug 1 einsetzten
Druckstück mit Anziehdrehmoment T
gemäß Tabelle anziehen
siehe Schritt 7
®
Ausrichtkit
A
9
