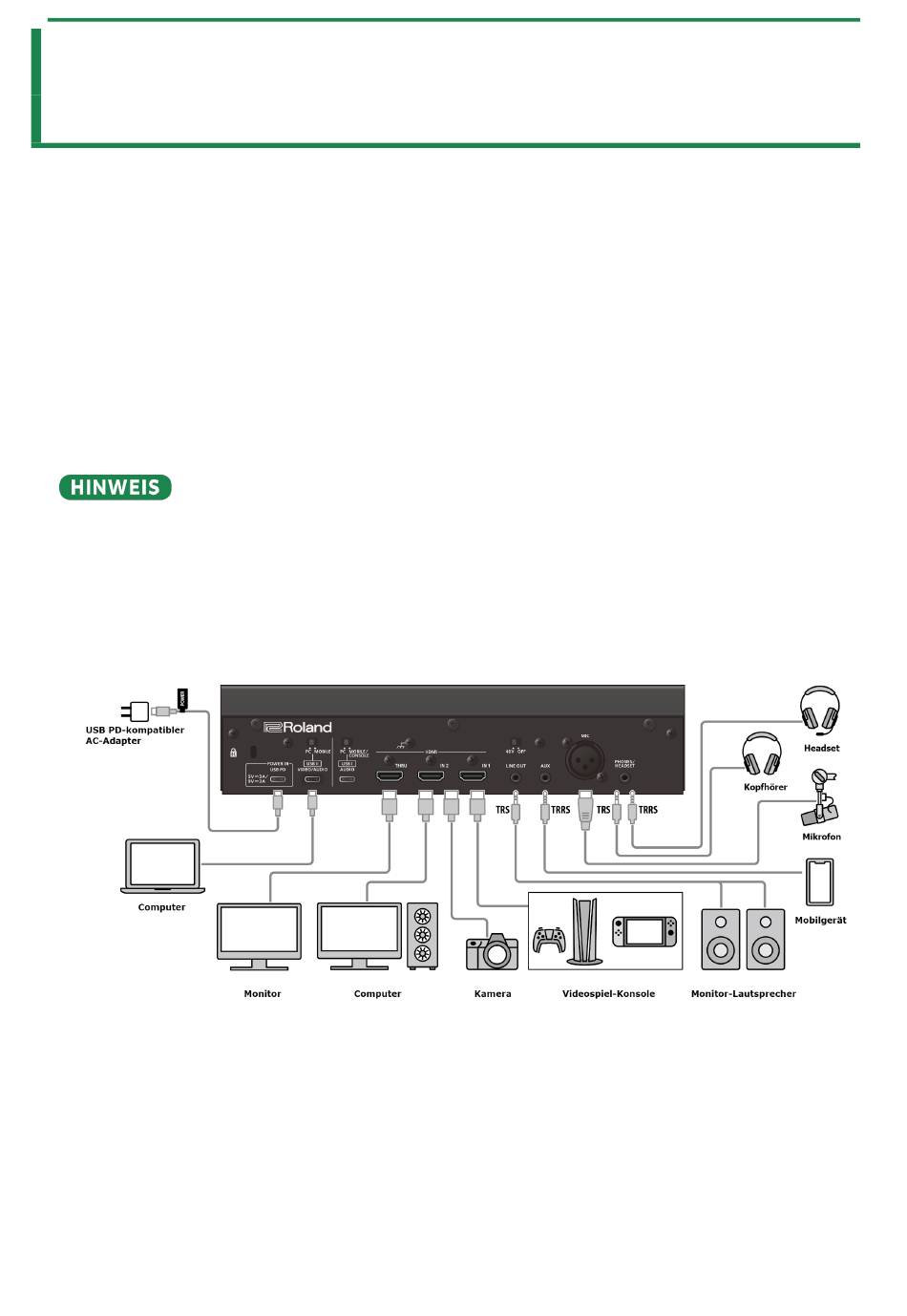

Anschließen von HDMI-Geräten und Ausgabe von Videosignalen über USB
Anschließen von HDMI-Geräten und Ausgabe
von Videosignalen über USB
Das folgende Beispiel beschreibt, wie ein HDMI IN (1, 2) Video-Eingangssignal (z.B. von einer Spiele-Konsole) über USB an einen
Rechner geleitet wird.
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und
lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
* Regeln Sie vor dem Ein- und Ausschalten immer die Lautstärke auf Minimum. Auch bei minimaler Lautstärke ist beim Ein-
und Ausschalten ein leises Nebengeräusch hörbar. Dieses ist normal und keine Fehlfunktion.
1.
Verbinden Sie den Rechner bzw. die Spiele-Konsole mithilfe eines HDMI-Kabels mit dem HDMI IN 1-
oder 2-Anschluss.
2.
Wenn Sie das HDMI IN 1- oder HDMI 2-Eingangssignalauf einem externen Bildschirm betrachten
möchten, verbinden Sie den Monitor mit dem HDMI THRU-Anschluss.
Wenn Sie über den HDMI THRU-Anschluss das Videosignal ausgeben möchten, das über den HDMI IN-Anschluss mit einer
Frame Rate von 60 Hz oder mehr eingeht, stellen Sie den Parameter
THRU" oder „MERGED".
3.
Wenn Sie ein über den HDMI IN 1- oder 2-Anschluss eingehendes Videosignal über USB ausgeben
möchten, verbinden Sie den Rechner mit dem USB II-Anschluss.
Verwenden Sie dafür ausschließlich das beigefügte USB-Kabel.
4.
Drücken Sie den VIDEO[HDMI IN]-Taster, um den Eingang für das Videosignal auszuwählen.
Drücken Sie diesen Taster, um zwischen 1 (HDMI IN 1) und 2 (HDMI IN 2) umzuschalten.
5.
Drücken Sie den VIDEO [USB OUT]-Taster, um das Videosignal an den Rechner auszugeben.
Die Anzeige des VIDEO [USB OUT]-Tasters leuchtet und das Videosignal wird an den Rechner geleitet, der mit dem USB II-
Anschluss verbunden ist.
Wenn Sie den VIDEO [USB OUT]-Taster drücken, während dessen Anzeige leuchtet, wird ein Schwarzbild an den Rechner
ausgegeben und die Anzeige des VIDEO [USB OUT]-Tasters blinkt.
Um die Ausgabe des Videosignals an den Rechner zu stoppen, halten Sie den VIDEO [USB OUT]-Taster gedrückt. Die Anzeige
des VIDEO [USB OUT]-Tasters erlischt.
26
HDMI IN CAPABILITY MODE
(EDID)(P.84) auf „DISPLAY
