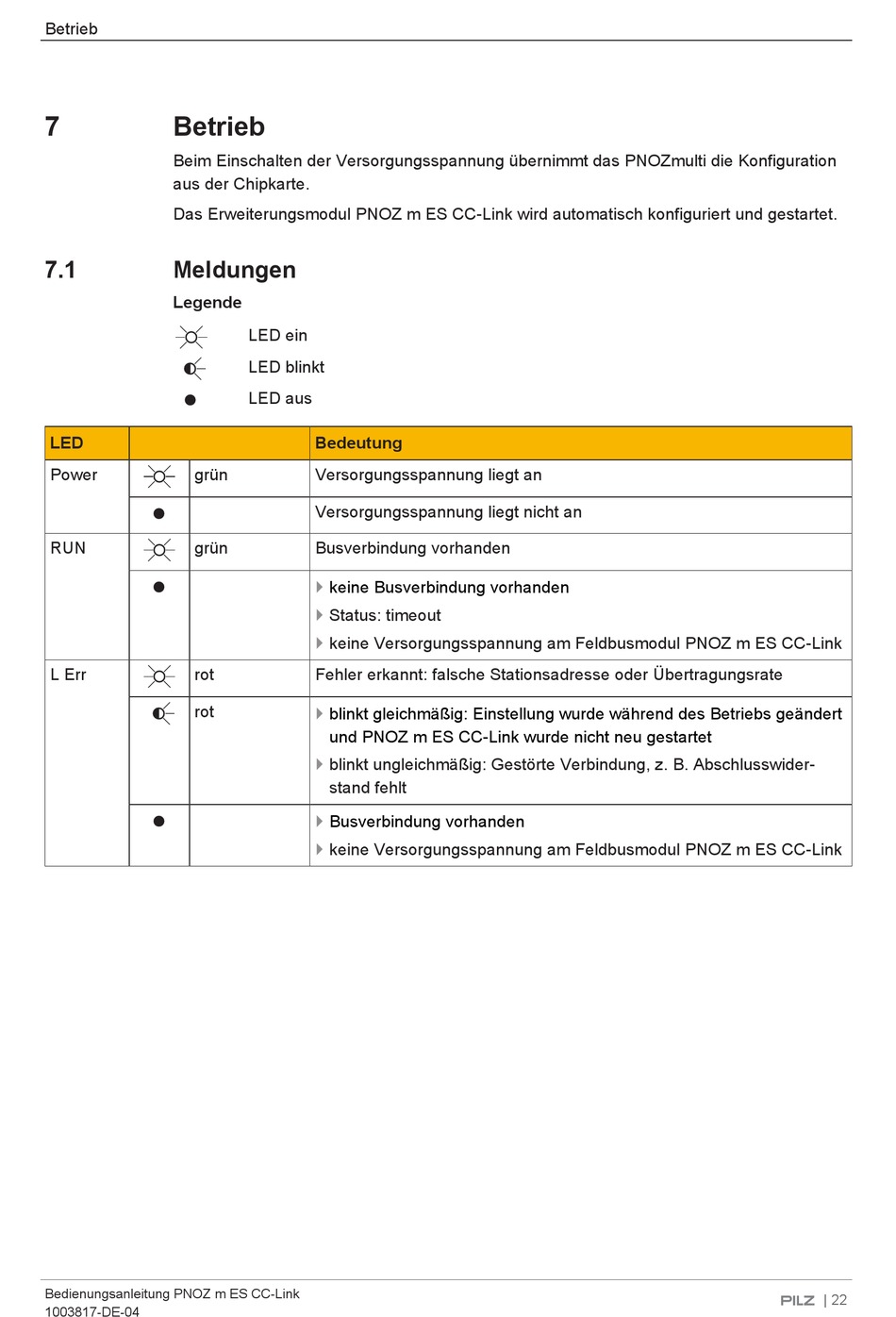

Betrieb
7
Betrieb
Beim Einschalten der Versorgungsspannung übernimmt das PNOZmulti die Konfiguration
aus der Chipkarte.
Das Erweiterungsmodul PNOZ m ES CC-Link wird automatisch konfiguriert und gestartet.
7.1
Meldungen
Legende
LED
Power
grün
RUN
grün
L Err
rot
rot
Bedienungsanleitung PNOZ m ES CC-Link
1003817-DE-04
LED ein
LED blinkt
LED aus
Bedeutung
Versorgungsspannung liegt an
Versorgungsspannung liegt nicht an
Busverbindung vorhanden
}
keine Busverbindung vorhanden
}
Status: timeout
}
keine Versorgungsspannung am Feldbusmodul PNOZ m ES CC-Link
Fehler erkannt: falsche Stationsadresse oder Übertragungsrate
}
blinkt gleichmäßig: Einstellung wurde während des Betriebs geändert
und PNOZ m ES CC-Link wurde nicht neu gestartet
}
blinkt ungleichmäßig: Gestörte Verbindung, z. B. Abschlusswider-
stand fehlt
}
Busverbindung vorhanden
}
keine Versorgungsspannung am Feldbusmodul PNOZ m ES CC-Link
| 22
