Inbetriebnahme
6.3

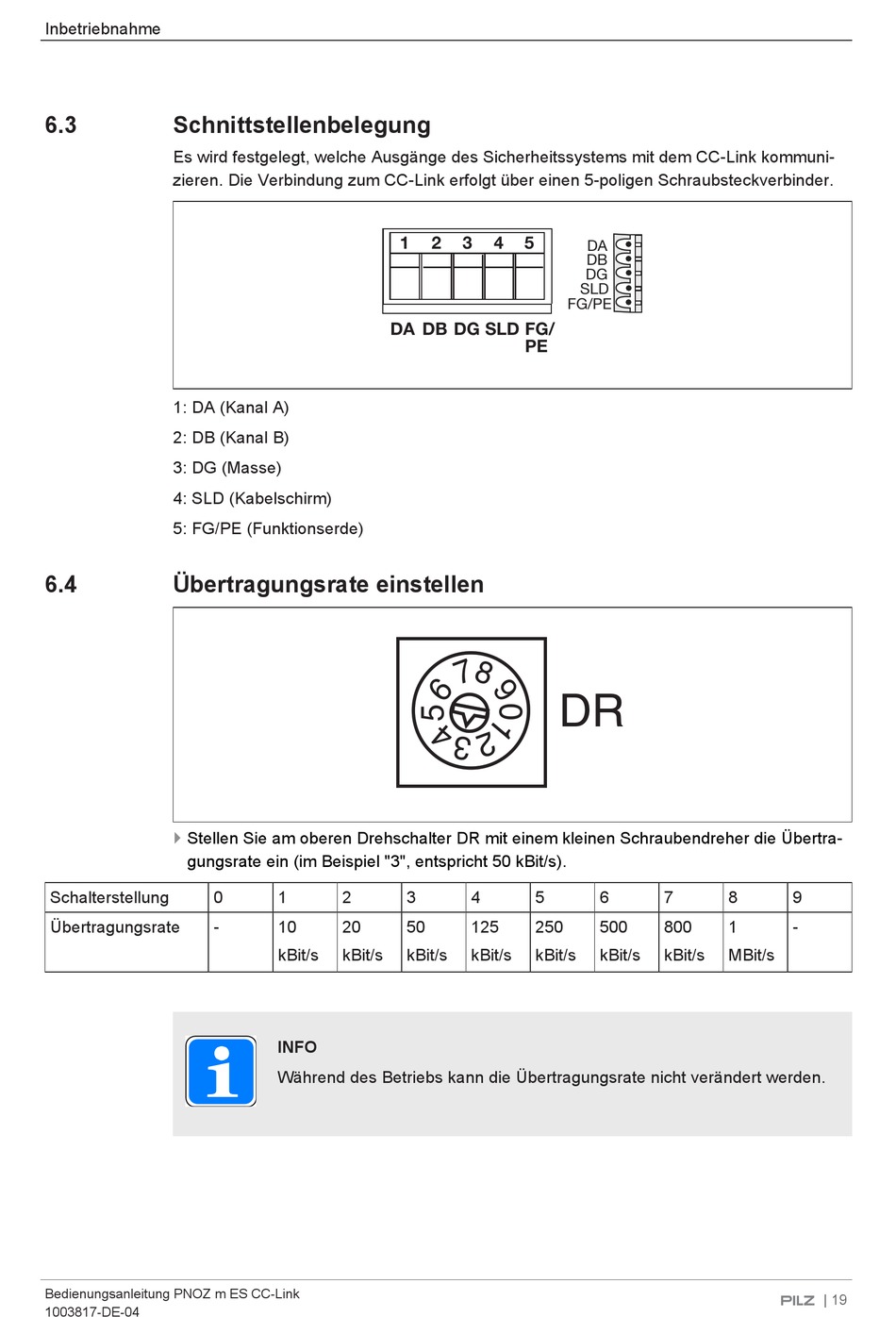

Schnittstellenbelegung
Es wird festgelegt, welche Ausgänge des Sicherheitssystems mit dem CC-Link kommuni-
zieren. Die Verbindung zum CC-Link erfolgt über einen 5-poligen Schraubsteckverbinder.
1: DA (Kanal A)
2: DB (Kanal B)
3: DG (Masse)
4: SLD (Kabelschirm)
5: FG/PE (Funktionserde)
6.4
Übertragungsrate einstellen
}
Stellen Sie am oberen Drehschalter DR mit einem kleinen Schraubendreher die Übertra-
gungsrate ein (im Beispiel "3", entspricht 50 kBit/s).
Schalterstellung
0
Übertragungsrate
-
Bedienungsanleitung PNOZ m ES CC-Link
1003817-DE-04
1
2
DA
DB DG SLD
1
2
3
10
20
50
kBit/s
kBit/s
kBit/s
INFO
Während des Betriebs kann die Übertragungsrate nicht verändert werden.
3
4
5
DA
DB
DG
SLD
FG/PE
FG/
PE
DR
4
5
6
125
250
500
kBit/s
kBit/s
kBit/s
7
8
9
800
1
-
kBit/s
MBit/s
| 19
