DALI Controller BASIC NV
in Normverteilungseinbauform

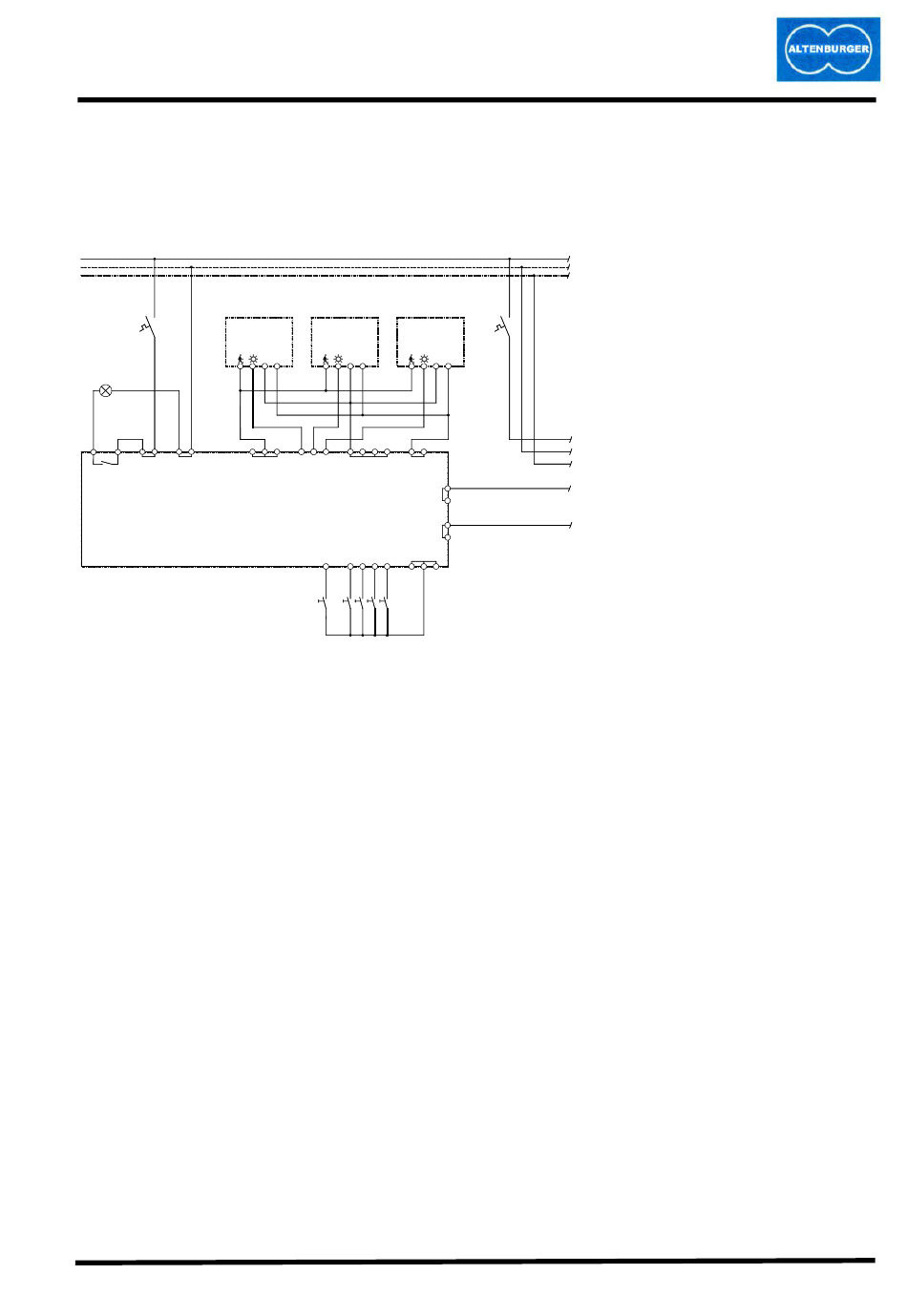

DALI - Controller mit drei Licht- und Bewegungssensoren an LS1 bis LS3
Lichtszene1: Lichtregelung der Gruppe 1, Gruppe 2 und Gruppe 3 (z.B. 3 Lichtbänder)
Anwesenheitserkennung mit Erfassungsbereichserweiterung
Netz 230V ~ 50/60Hz
L
N
PE
F1
6A
LBS/d
max
B
LS 0V Vcc
Meldelampe
(optional)
230V ~
25
17
19 27
20 28
Fehler
L
N
DALI Controller BASIC NV
DCB NV
85.01.000
vorhanden, regelt die entsprechende Gruppe auf Minimum zurück und schaltet nach 10
Minuten aus.
•
Die Bewegungsausgänge sind parallel geschaltet, womit eine sensiblere Erfassung in einem
kleineren Bereich, oder eine Vergrößerung des Erfassungsbereichs bei größeren Räumen
erreicht wird.
•
Ohne Anwesenheit schaltet die gesamte Beleuchtung nach Ablauf der eingestellten
Verzögerungszeit aus.
•
Nach erneutem Betreten des Raumes wird automatisch Lichtszene 1 aufgerufen.
Siehe auch Kapitel Sensoren und Lichtszene 1.
•
Maximal 64 DALI - Geräte können geschaltet und gedimmt werden.
•
Die DALI - Geräte können in bis zu 4 Gruppen eingeteilt werden.
•
Es können bis zu 4 Lichtszenen abgespeichert und abgerufen werden.
•
Die Bedienung erfolgt mit handelsüblichen Bedientasten (Schließer).
•
Bedientasten können parallel geschaltet werden.
•
Die Meldelampe ist optional und kann bei Bedarf angeschlossen werden. Andere
Beschaltungen aufgrund des potentialfreien Kontaktes sind möglich (Technische Daten
beachten).
Altenburger Electronic GmbH
LBS/d
LBS/d
B
LS 0V Vcc
B
LS 0V Vcc
-
+
-
+
5
6
7
13
14
15
3
4
11
12
8
16
B
LS1
LS2
LS3
0V
Vcc
Sensoren
DA+
DA-
Master
T1
T2 T3
T4
0V
29
21
22
23
24
30
31
Bedientasten
F2
-
+
L
N
PE
Zu den DALI-Geräten
(EVGs, Konverter usw.)
1
DA
9
DA
2
10
32
•
Die Kombisensoren
sind mit den
Lichtausgängen an
LS1 bis LS3
angeschlossen und
somit der jeweiligen
Gruppe zugeordnet.
•
In der Lichtszene 1
erfolgt in den
Gruppen 1 bis 3
Lichtregelung (z.B. 3
Lichtbänder).
•
Die Gruppe 4 bleibt
auch in der
Lichtszene 1 eine
gesteuerte Gruppe.
•
Ist genügend
Tageslicht
Seite 16/19
