DALI Controller BASIC NV
in Normverteilungseinbauform

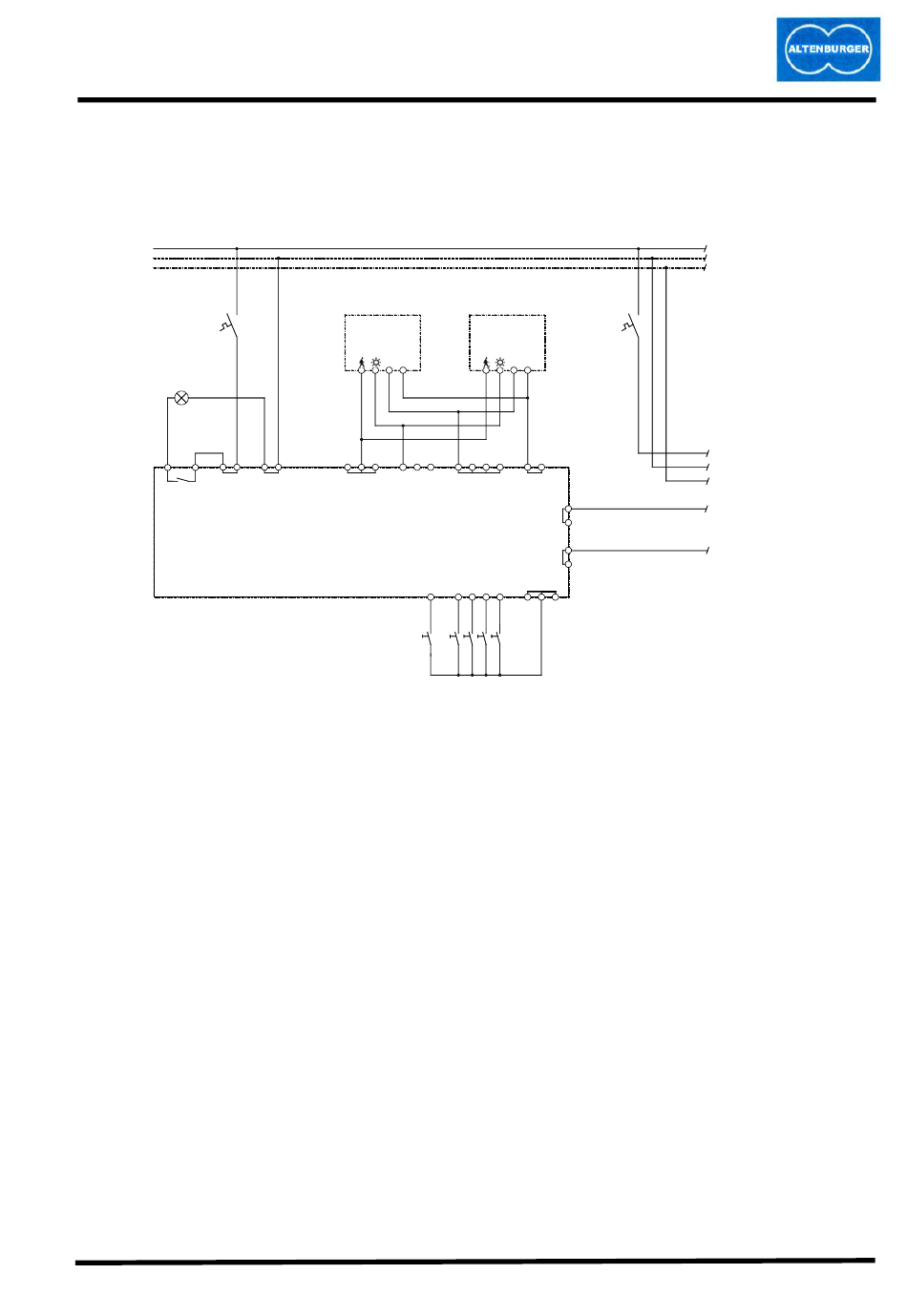

DALI - Controller mit zwei an LS1 parallel geschalteten Licht- und Bewegungssensoren
Lichtszene1: Lichtregelung der Gruppe 1 mit Mittelwertbildung
Anwesenheitserkennung mit Erfassungsbereichserweiterung
Netz 230V ~ 50/60Hz
L
N
PE
•
Die
F1
6A
max
Meldelampe
(optional)
230V ~
25
17
19 27
L
Fehler
Kombisensoren sind mit dem Lichtausgang parallel an LS1 angeschlossen und somit der
Gruppe 1 zugeordnet (Mittelwertbildung).
•
In der Lichtszene 1 erfolgt in der Gruppe 1 Lichtregelung.
•
Die Gruppen 2 bis 4 bleiben auch in der Lichtszene 1 gesteuerte Gruppen, da keine Lichtfühler
angeschlossen sind.
•
Ist genügend Tageslicht vorhanden, regelt die Gruppe 1 auf Minimum zurück und schaltet nach
10 Minuten aus.
•
Die Bewegungsausgänge sind parallel geschaltet, womit eine sensiblere Erfassung in einem
kleineren Bereich, oder eine Vergrößerung des Erfassungsbereichs in größeren Räumen
erreicht wird.
•
Ohne Anwesenheit schaltet die gesamte Beleuchtung nach Ablauf der eingestellten
Verzögerungszeit aus.
•
Nach erneutem Betreten des Raumes wird automatisch Lichtszene 1 aufgerufen.
Siehe auch Kapitel Sensoren und Lichtszene 1.
•
Maximal 64 DALI - Geräte können geschaltet und gedimmt werden.
•
Die DALI - Geräte können in bis zu 4 Gruppen eingeteilt werden.
•
Es können bis zu 4 Lichtszenen abgespeichert und abgerufen werden.
•
Die Bedienung erfolgt mit handelsüblichen Bedientasten (Schließer).
•
Bedientasten können parallel geschaltet werden.
•
Die Meldelampe ist optional und kann bei Bedarf angeschlossen werden. Andere
Beschaltungen aufgrund des potentialfreien Kontaktes sind möglich (Technische Daten beachten).
Altenburger Electronic GmbH
LBS/d
B
LS 0V Vcc
-
+
20 28
5
6
7
13
14
15
N
B
LS1
LS2
LS3
DALI Controller BASIC NV
DCB NV
85.01.000
Master
29
F2
LBS/d
B
LS 0V Vcc
-
+
3
4
11
12
8
16
Vcc
0V
Sensoren
1
DA+
9
2
DA-
10
T1
T2 T3
T4
0V
21
22
23
24
30
31
32
Bedientasten
L
N
PE
Zu den DALI-Geräten
(EVGs, Konverter usw.)
DA
DA
Seite 15/19
