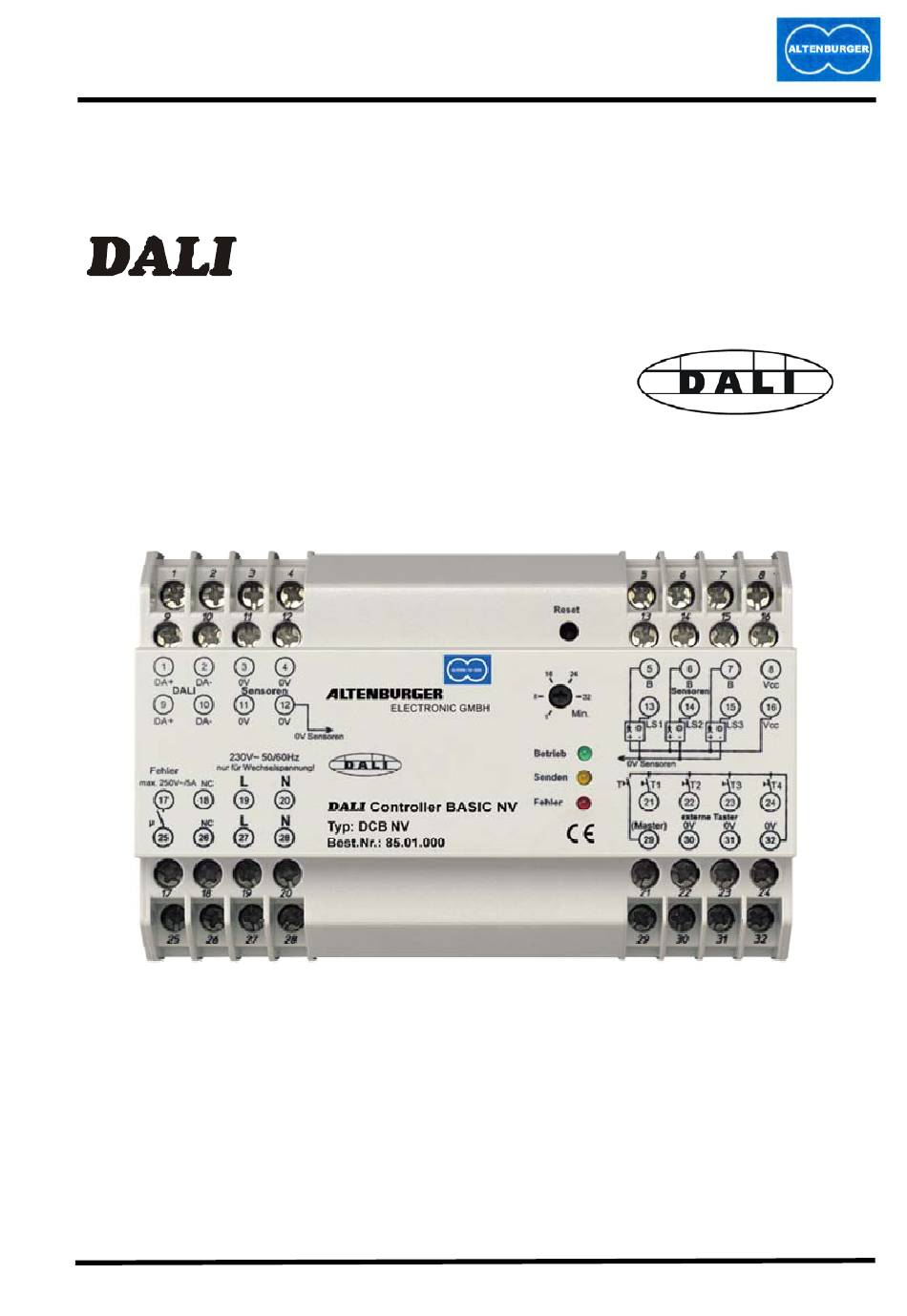

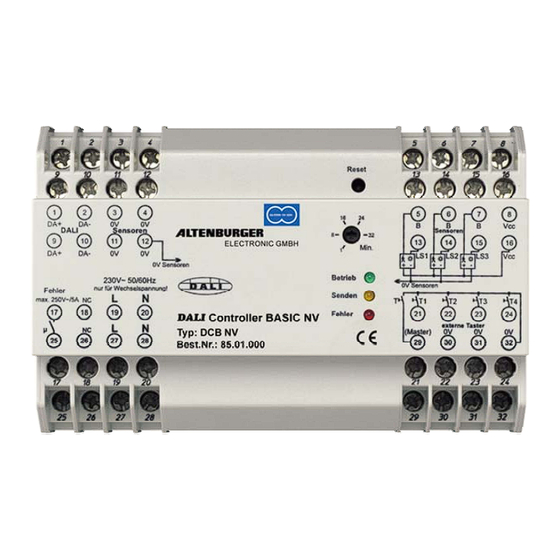

DALI Controller BASIC NV
in Normverteilungseinbauform
Bedienungsanleitung
Typ
: DCB NV
Best.Nr.
: 85.01.000
77960 Seelbach, Schloßweg 5, Telefon 07823/509-0, Fax 07823/2761
Altenburger Electronic GmbH
Controller BASIC NV
ALTENBURGER ELECTRONIC GMBH
Internet: http://www.altenburger.de
Seite 1/19
Werbung
Verwandte Anleitungen für ALTENBURGER ELECTRONIC BASIC NV
Inhaltszusammenfassung für ALTENBURGER ELECTRONIC BASIC NV
- Seite 1 DALI Controller BASIC NV in Normverteilungseinbauform Bedienungsanleitung Controller BASIC NV : DCB NV Best.Nr. : 85.01.000 ALTENBURGER ELECTRONIC GMBH 77960 Seelbach, Schloßweg 5, Telefon 07823/509-0, Fax 07823/2761 Internet: http://www.altenburger.de Altenburger Electronic GmbH Seite 1/19...
- Seite 2 DALI Controller BASIC NV in Normverteilungseinbauform Inhalt Seite Anwendung und Funktion des Gerätes Inbetriebnahme Baustellenbetrieb Tastentest Grundeinstellung / Reset Gruppenzuordnung: Gruppentest, Gruppenänderung Systemmeldungen DALI - Fehler, DALI - Lampenfehler, Betrieb Bedienung Master- Summenfunktion Gruppen- Einzelfunktion Szenen: Szenenspeicherung Szenen: Szenenabruf, Lichtszene 1 (Lichtregelung)
- Seite 3 DALI Controller BASIC NV in Normverteilungseinbauform Zubehör Sperren der Gruppenzuordnung und Szenenspeicherung (Sperrmodus) 17/18 DALI - BASIC Kurzübersicht Anwendung und Funktionen des Gerätes Der DALI Controller BASIC ist ein multifunktionales Steuergerät zum Aufbau komfortabler und kostengünstiger Lichtsteuerungen und Lichtregelungen. Mit ihm können bis zu 64 DALI - EVG`s oder *DALI - Konverter adressiert und verschiedenen Gruppen (max.
- Seite 4 DALI Controller BASIC NV in Normverteilungseinbauform Für einen sofortigen und einfachen Anlagenbetrieb und zur Überprüfung der Installation sind einige nützliche Funktionen und Systemmeldungen integriert: Baustellenbetrieb, Tastentest, Grundeinstellung, DALI - Fehler, DALI - Lampenfehler und Gruppentest. Als Zubehör stehen Lichtsensoren und Kombisensoren (Licht- Bewegungssensoren) zur Verfügung.
- Seite 5 DALI Controller BASIC NV in Normverteilungseinbauform Gruppenzuordnung (kann gesperrt werden siehe Seite 17) Um nicht versehentlich in diesen Modus zu gelangen ist folgende Vorgehensweise notwendig: Taste 1 + Taste 2 + Mastertaste gleichzeitig drücken und gedrückt halten bis die Beleuchtung blinkt (ca.
- Seite 6 DALI Controller BASIC NV in Normverteilungseinbauform Systemmeldungen Meldungen über die im Gerät befindlichen LED`s und einer optional an den Fehlerkontakt angeschlossenen Meldelampe (potentialfreier Relaiskontakt s. Technische Daten). DALI - Fehler Ist kein DALI - Teilnehmer angeschlossen, die DALI - Leitungen unterbrochen oder kurzgeschlossen, blinkt die Fehler - LED im Gerät und der Fehlerkontakt (optionale Meldelampe)
- Seite 7 DALI Controller BASIC NV in Normverteilungseinbauform Beispiel für Szene 1 abrufen: Die Taste T1 kurz drücken und loslassen. Beim Abruf der Szenen 2 bis 4 wird innerhalb von ca. 3s in die gewünschte Szene übergeblendet. Beim Abruf der Szene 1 ist die Überblendzeit abhängig von der Regelabweichung.
- Seite 8 DALI Controller BASIC NV in Normverteilungseinbauform vorhanden schalten die jeweiligen Gruppen nur zu, wenn dies aufgrund des Tageslichtanteils auch erforderlich ist. Wird während des Zurückdimmens erneut Bewegung erkannt (noch vor der Ausschaltung) stellt sich der zuletzt eingestellte Zustand der Beleuchtung wieder her. Um den Erfassungsbereich zu vergrößern, sensibler zu überwachen oder spezielle Bereiche zu erfassen,...
- Seite 9 DALI Controller BASIC NV in Normverteilungseinbauform Technische Daten Gerätebezeichnung : DALI Controller BASIC NV : DCB NV Bestellnummer : 85.01.000 Netzspannung : 230V~ 50 / 60Hz, DC nicht erlaubt ! Leistungsaufnahme : ca. 4W - 9W je nach Auslastung Absicherung : Gerät / Fehlerkontakt extern 6A...
- Seite 10 DALI Controller BASIC NV in Normverteilungseinbauform Sensorversorgung : ca. +10V / 15mA DC (Versorgung für Sensoren) Vcc DALI - Schnittstelle, Tasteingänge u. Sensorklemmen besitzen Basisisolierung, keine Schutzkleinspannung. Anschlussklemmen : Schraubklemmen: - massiv 2 x 0,3 - 2,5mm - Litze mit Hülse...
- Seite 11 DALI Controller BASIC NV in Normverteilungseinbauform Gewicht : ca. 550g Kennzeichnung : CE Anschlussbelegung : siehe Geräteaufdruck und Anschlusspläne Bei Fehlanschluss Funktionsausfall oder Zerstörung möglich ! Hinweise! **Bei längerer Überlastung oder Kurzschluss der DALI - Leitungen schaltet sich die DALI - Schnittstelle bis zur Beseitigung der Störung “hochohmig“.
- Seite 12 DALI Controller BASIC NV in Normverteilungseinbauform Geräte sind durch die Mastertaste zu bestätigen (siehe auch Gruppenzuordnung / Gruppenänderung). Bedientasten Es können handelsübliche Tasten (Schließer mit Basisisolierung) aus dem Installationsbereich zur Bedienung verwendet werden. Je nach Anwendungsfall sind 1 bis 5 Tasten erforderlich. Für die Baustellen- Summenfunktion ist die Mastertaste erforderlich, für die Inbetriebnahme und...
- Seite 13 DALI Controller BASIC NV in Normverteilungseinbauform Anschlusspläne DALI - Controller ohne Sensoren Lichtsteuerung Netz 230V ~ 50/60Hz Meldelampe (optional) 230V ~ 19 27 20 28 Zu den DALI-Geräten Fehler Sensoren (EVGs, Konverter usw.) DALI Controller BASIC NV DCB NV 85.01.000...
- Seite 14 DALI Controller BASIC NV in Normverteilungseinbauform DALI - Controller mit einem Lichtsensor an LS1 Lichtszene1: Lichtregelung der Gruppe 1 Netz 230V ~ 50/60Hz LS/d LS 0V Vcc Meldelampe (optional) 230V ~ 19 27 20 28 Zu den DALI-Geräten Fehler Sensoren (EVGs, Konverter usw.)
- Seite 15 DALI Controller BASIC NV in Normverteilungseinbauform DALI - Controller mit zwei an LS1 parallel geschalteten Licht- und Bewegungssensoren Lichtszene1: Lichtregelung der Gruppe 1 mit Mittelwertbildung Anwesenheitserkennung mit Erfassungsbereichserweiterung Netz 230V ~ 50/60Hz • LBS/d LBS/d LS 0V Vcc LS 0V Vcc...
- Seite 16 DALI Controller BASIC NV in Normverteilungseinbauform DALI - Controller mit drei Licht- und Bewegungssensoren an LS1 bis LS3 Lichtszene1: Lichtregelung der Gruppe 1, Gruppe 2 und Gruppe 3 (z.B. 3 Lichtbänder) Anwesenheitserkennung mit Erfassungsbereichserweiterung Netz 230V ~ 50/60Hz • Die Kombisensoren...
- Seite 17 DALI Controller BASIC NV in Normverteilungseinbauform Zubehör Ansteuerkomponenten DALI - EVG`s DALI Konverter 1...10V KDK1...10V 85.02.000 Leuchteneinbau DALI Konverter 1...10V NV DK1...10V NV 85.01.001 Normverteilungseinbau Bedienkomponenten Handelsübliche Tasten (Schließer mit Basisisolierung) aus dem Installationsbereich Bedientableaus (Schließer mit Basisisolierung) Sensoren Lichtsensor (aktiv) LS/d 51.21.032...
- Seite 18 DALI Controller BASIC NV in Normverteilungseinbauform Anzeige der LED`s im Sperrmodus: - Betriebs - LED blinkt - Senden - Fehler - Sperrmodus gelb Sperrung inaktiv: Gruppenzuordnung möglich Szenenspeicherung möglich Grundzustand Gruppenzuordnung gesperrt Szenenspeicherung gesperrt Gruppenzuordnung und Szenenspeicherung gesperrt Wird im Sperrmodus eine beliebige Bedien - Taste gedrückt, so wird dieser ohne Speicherung verlassen und die bisherige Auswahl bleibt erhalten.
- Seite 19 DALI Controller BASIC NV in Normverteilungseinbauform DALI - BASIC Mit DALI - BASIC den digitalen Lichtkomfort einer modernern und flexiblen Beleuchtung nutzen Kurzübersicht: • Komfortables Lichtsteuersystem mit vielen Anwendungsmöglichkeiten • Bedienung mit Standardkomponenten (handelsübliche Taster) • Keine Hilfsmittel (PC / Software) zur Programmierung erforderlich (sofortige Bedienung der Anlage möglich: Baustellenbetrieb)
