ALTENBURGER ELECTRONIC GMBH
77960 Seelbach, Schloßweg 5, Telefon +49 7823 509 0, Fax +49 7823
509 97
E-Mail: info@altenburger.de
Bedienungsanleitung

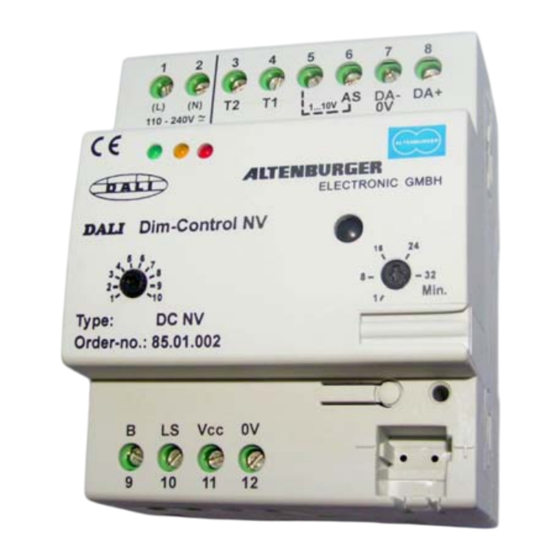

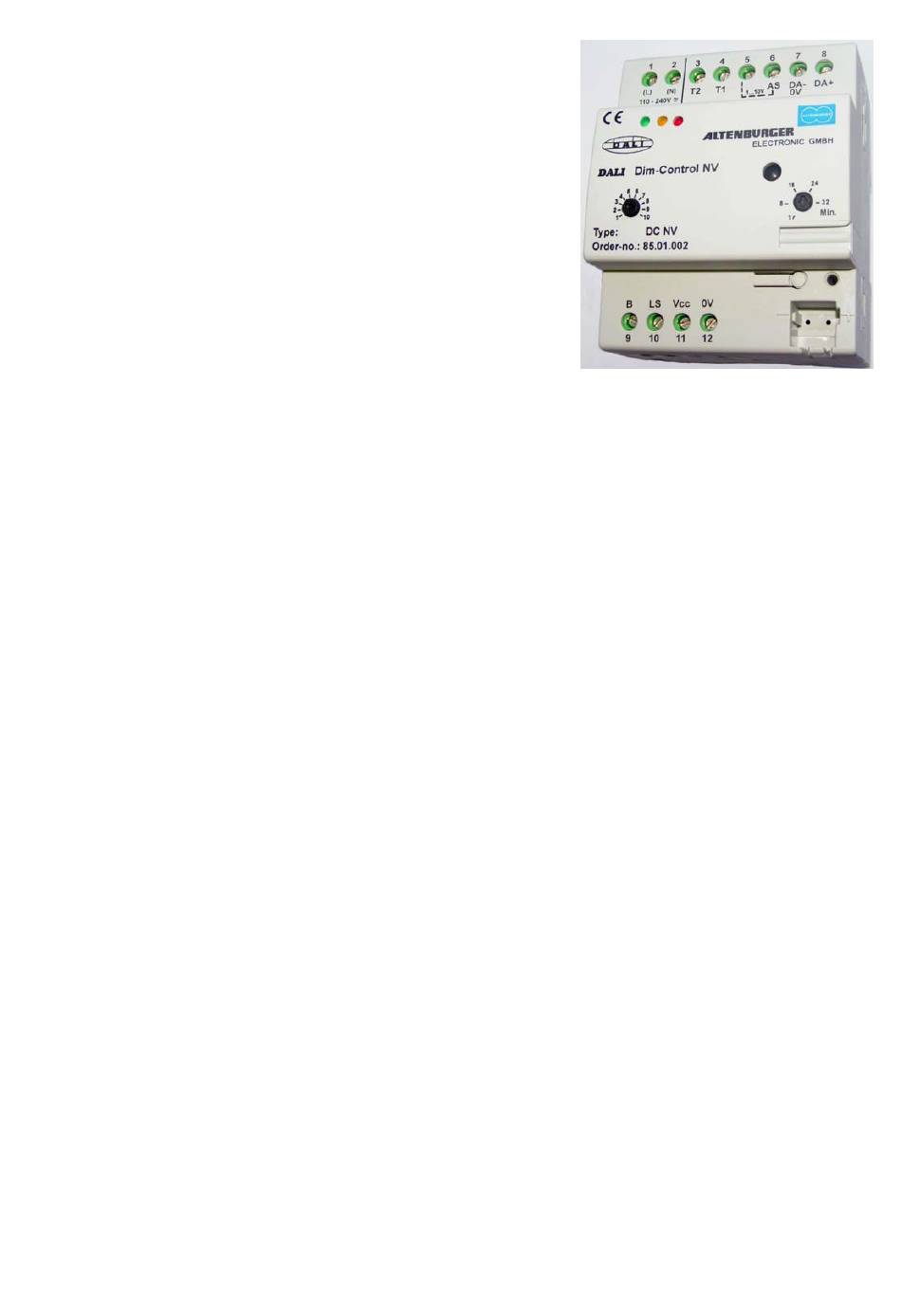

DALI Dim-Control NV
Typ
: DC NV
Best.-Nr. : 85.01.002
Anwendungen und Einsatzbereiche des Gerätes
Das Lichtsteuergerät DALI Dim-Controll ist für die Steuerung von
DALI-Anlagen mit bis zu max. 100 DALI-Teilnehmer: DALI-EVG
oder DALI-Konverter geeignet. Sofort nach dem Anschließen ist die Betriebsbereitschaft gegeben. Es ist keine
Inbetriebnahme oder Gruppenzuordnung erforderlich. Alle DALI-Geräte werden gemeinsam (direkt)
angesprochen. Das Steuergerät beinhaltet bereits die Stromversorgung für die Schnittstellen der 100 DALI-
Teilnehmer und bietet folgende Möglichkeiten:
•
Analogsteuerung: Steuerung über eine analoge Spannung 1...10V(0-10V) auf DALI
•
1-Tast- oder 2-Tast-Schaltdimmfunktionen
•
Kombination mit Licht- und Bewegungssensoren
Durch den Anschluss von externen Bedienelementen an die beiden Tastereingänge [T1/T2] und oder an den
analogen Steuereingang [AS] sind Anwendungen wie die Ansteuerungen von DALI-Teilnehmer über eine
analoge Spannung 1...10V(0-10V), 1-Tast- oder 2-Tast-Schaltdimmfunktionen möglich. In Kombination mit
Licht-/Bewegungssensoren kann dies auch tageslicht- und bewegungsabhängig geschehen. Der Einschalt- oder
Sollwert kann über Taster abgespeichert werden oder er entspricht bei einer analogen Spannungsteuerung dem
Spannungswert am analogen Steuereingang.
Zum einen ist das Gerät ein eigenständiger Controller für DALI-Lichtsteuerungen, zum anderen bietet es die
Möglichkeit DALI-Anlagen auf einfache Weise mit vorhandenen analogen Lichtsteuergeräten oder einem Poti
zu bedienen. Auf diese Weise können komfortable und kostengünstige Lichtsteuerungen und Lichtregelungen
aufgebaut, herkömmlich Analogsteuerungen mit DALI ausgestattet oder DALI in bestehende Anlagen
eingebunden werden.
Es können bis zu max. 6 Licht-/Bewegungssensoren angeschlossen werden. Die Sensoren werden automatisch
erkannt. Sind Licht- und Bewegungssensoren angeschlossen arbeitet das Steuergerät licht- und
bewegungsabhängig, ohne Sensoren arbeitet es im reinen Steuermodus.
Über ein Trimmer/Poti am Gerät kann die Verzögerungszeit für Abwesenheit (1–32 Minuten) und über einen
Wahlschalter die Gerätefunktion (Modus) ausgewählt werden. Wird für die eingestellte Verzögerungszeit keine
Bewegung mehr erkannt steuert das Gerät die Beleuchtung auf Minimum zurück und schaltet nach der
Ausschaltverzögerungszeit von 10 Minuten aus.
Mit Lichtsensoren steuert die Beleuchtung bei zuviel Tages-/Fremdlicht auf Minimum zurück. Bleibt dieser
Zustand nun permanent erhalten, schaltet die Beleuchtung nach dem Ablauf der Ausschaltverzögerungszeit von
10 Minuten aus. Eine manuelle Einschaltung über Taster, den Schaltkontakt oder den analogen Steuereingang
ist jedoch immer möglich, auch wenn zu viel Tages-/Fremdlichtlicht vorhanden ist.
Internet: http://www.altenburger.de
DALI Dim-Control NV
1/8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ALTENBURGER ELECTRONIC DALI Dim-Control NV
Inhaltszusammenfassung für ALTENBURGER ELECTRONIC DALI Dim-Control NV
- Seite 1 77960 Seelbach, Schloßweg 5, Telefon +49 7823 509 0, Fax +49 7823 509 97 E-Mail: info@altenburger.de Internet: http://www.altenburger.de Bedienungsanleitung DALI Dim-Control NV : DC NV Best.-Nr. : 85.01.002 Anwendungen und Einsatzbereiche des Gerätes Das Lichtsteuergerät DALI Dim-Controll ist für die Steuerung von DALI-Anlagen mit bis zu max.
- Seite 2 Wert ist der Einschalt- bzw. Steuer-/Regelwert • Bewegungssensor: automatische Einschaltung bei Bewegung • Lichtsensor: automatische Einschaltung bei zu wenig Tageslicht • Licht- Bewegungssensor: automatische Einschaltung bei zuwenig Tageslicht nur bei Bewegung keine automatische Einschaltung bei Bewegung und zu viel Tageslicht DALI Dim-Control NV...
-
Seite 3: Ein- Ausschaltung/Regel- Steuerbetrieb
Ausschaltung erfolgt über den separaten Schaltkontakt an [T1]. In der Schalterstellung 2 erfolgt die Umsetzung in einem Spannungsbereich von ca. 1,4 bis 10V. Die Ein- Ausschaltung erfolgt über die Spannung selbst bei einer Spannung kleiner ca. 1,4V. DALI Dim-Control NV... -
Seite 4: Dali-Schnittstelle Am Controller
Arbeiten am Gerät u. Austausch von Geräten dürfen nur im spannungsfreien Zustand durchgeführt werden. • Das Gerät darf nicht geöffnet bzw. ohne Gehäuse betrieben werden. • Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind einzuhalten. • Anschlusspläne und Technische Daten beachten. DALI Dim-Control NV... -
Seite 5: Technische Daten
Technische Daten DALI Dim-Control NV Gerätebezeichnung : DALI Dim-Control NV : DC NV Bestellnummer : 85.01.002 Netzspannung : 110V-240V AC 50/60Hz, 110V-240V DC Leistungsaufnahme : ca. 0,7 bis 5,8W je nach Auslastung Absicherung : extern 16A Betriebstemperatur : 0°C...45°C Schutzklasse... - Seite 6 Anschlusspläne DALI Dim-Control NV Steuerung mit analoger Spannung und Schaltkontakt Netz / mains 110-240V AC (50/60Hz) DC DALI DALI-Geräte DALI-units DALI Dim-Control NV DA-/ DC NV 85.01.002 Wahlschalter Selection Schnittstelle 1..10V Brücke von Klemme 5 nach 6 Ein/Aus mit Schaltkontakt interface 1..10V...
- Seite 7 Anschlusspläne DALI Dim-Control NV Steuerung mit Taster: 1-Tast- oder –2-Tast-Schaltdimmfunktion Netz / mains 110-240V AC (50/60Hz) DC DALI DALI-Geräte DALI-units DALI Dim-Control NV DA-/ DC NV 85.01.002 Wahlschalter Selection Anschluss von Licht- und Bewegungssensoren Netz / mains 110-240V AC (50/60Hz) DC DALI DALI-Geräte...
- Seite 8 Taster im Gerät wieder lang drücken, bis die grüne LED aufhört zu Blinken (ca. 10sek./Abspeicherung). Wird während der Einstellung einer der Bedientaster (T1/T2) betätigt, so wird der Einstellmodus ohne Abspeicherung verlassen und die bisherige (alte) Auswahl bleibt weiterhin erhalten. 22.09.2005 1v0 Irrtum und technische Änderungen vorbehalten DALI Dim-Control NV...
