ALTENBURGER ELECTRONIC GMBH
D-77960 Seelbach, Schlossweg 5, Telefon +49 7823 509 0, Fax +49 7823 509 97
E-Mail: info@altenburger.de

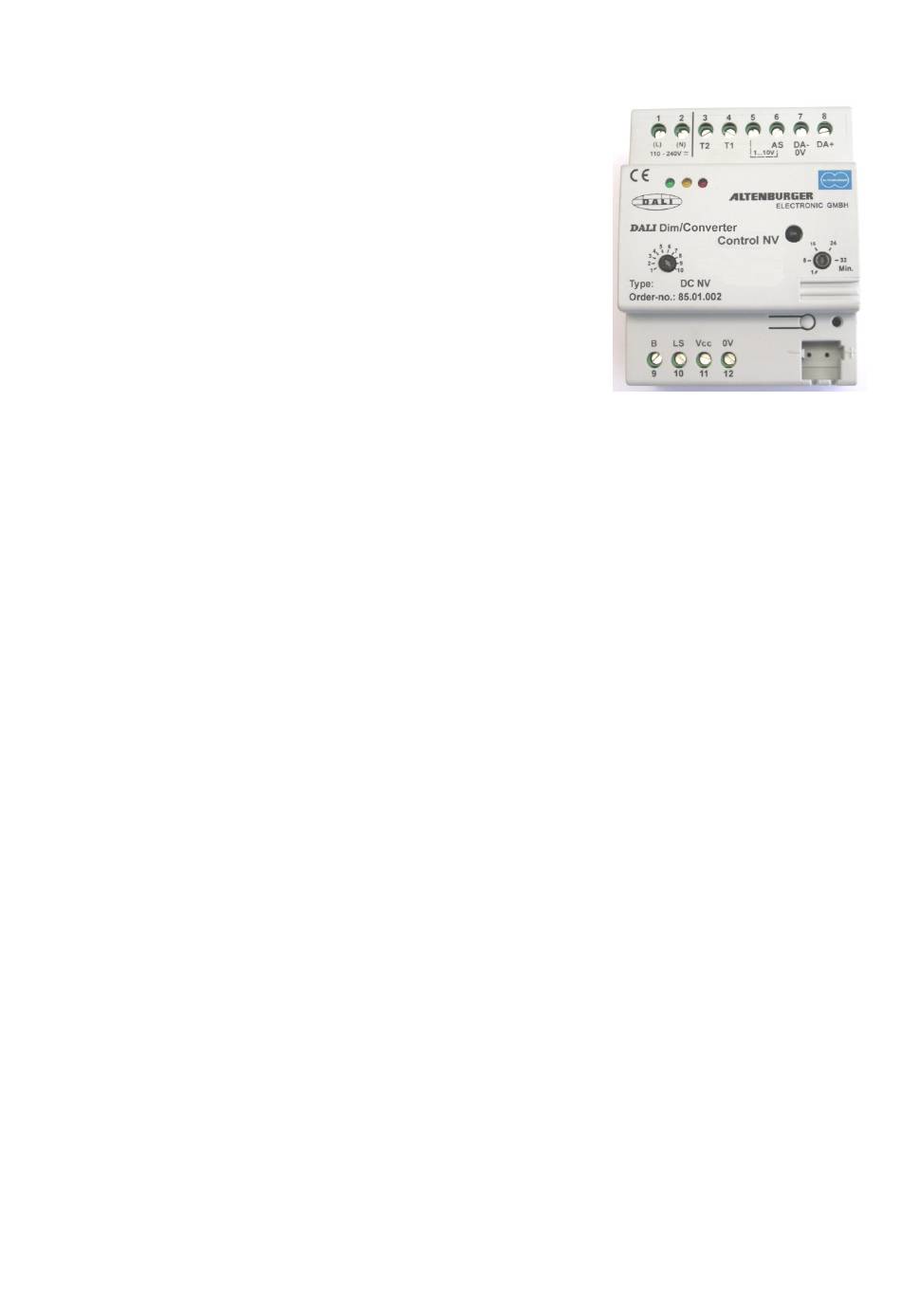

Bedienungsanleitung
DALI Dim/Converter Control NV
Typ
: DC NV
Best.-Nr. : 85.01.002
Anwendungen und Einsatzbereiche des Gerätes
Das Lichtsteuergerät DALI Dim/Converter Control ist für die Steuerung
von DALI-Anlagen mit bis zu max. 100 DALI-Teilnehmer: DALI-EVG
oder DALI-Converter geeignet. Sofort nach dem Anschließen ist die
Betriebsbereitschaft gegeben. Es ist keine Inbetriebnahme oder
Gruppenzuordnung erforderlich. Alle DALI-Geräte werden gemeinsam (direkt) angesprochen. Das Steuergerät
beinhaltet bereits die Stromversorgung für die Schnittstellen der 100 DALI-Teilnehmer und bietet folgende
Möglichkeiten:
Analogsteuerung: Steuerung über eine analoge Spannung 1...10V(0-10V) auf DALI
•
1-Tast- oder 2-Tast-Schalt-Dim-Funktionen
•
Kombination mit Licht- und Bewegungssensoren
•
Durch den Anschluss von externen Bedienelementen an die beiden Tastereingänge [T1/T2] und oder an den
analogen Steuereingang [AS] sind Anwendungen wie die Ansteuerungen von DALI-Teilnehmer über eine
analoge Spannung 1...10V(0-10V), 1-Tast- oder 2-Tast-Schalt-Dim-Funktionen möglich. In Kombination mit
Licht-/Bewegungssensoren kann dies auch tageslicht- und bewegungsabhängig geschehen. Der Einschalt- oder
Sollwert kann über Taster abgespeichert werden oder er entspricht bei einer analogen Spannungsteuerung dem
Spannungswert am analogen Steuereingang.
Zum einen ist das Gerät ein eigenständiger Controller für DALI-Lichtsteuerungen, zum anderen bietet es die
Möglichkeit DALI-Anlagen auf einfache Weise mit vorhandenen analogen Lichtsteuergeräten oder einem Poti
zu bedienen. Auf diese Weise können komfortable und kostengünstige Lichtsteuerungen und Lichtregelungen
aufgebaut, herkömmliche Analogsteuerungen mit DALI ausgestattet oder DALI in bestehende Anlagen
eingebunden werden.
Es können bis zu max. 6 Licht-/Bewegungssensoren angeschlossen werden. Die Sensoren werden automatisch
erkannt. Sind Licht- und Bewegungssensoren angeschlossen arbeitet das Steuergerät licht- und
bewegungsabhängig, ohne Sensoren arbeitet es im reinen Steuermodus.
Über ein Trimmer/Poti am Gerät kann die Verzögerungszeit für Abwesenheit (1–32 Minuten) und über einen
Wahlschalter die Gerätefunktion (Modus) ausgewählt werden. Wird für die eingestellte Verzögerungszeit keine
Bewegung mehr erkannt, steuert das Gerät die Beleuchtung auf Minimum zurück und schaltet nach der
Ausschaltverzögerungszeit von 10 Minuten aus.
Mit Lichtsensor(en) steuert die Beleuchtung bei zuviel Tages-/Fremdlicht auf Minimum zurück. Bleibt dieser
Zustand permanent erhalten, schaltet die Beleuchtung nach dem Ablauf der Ausschaltverzögerungszeit von 10
Minuten aus. Bei wieder abnehmendem Tageslicht und Unterschreitung des abgespeicherten Helligkeitswertes
erfolgt je nach Funktionsauswahl automatisch eine Wiedereinschaltung. Eine manuelle Einschaltung über
Taster, den Schaltkontakt oder den analogen Steuereingang ist jedoch immer möglich, auch wenn zu viel Tages-
/Fremdlichtlicht vorhanden ist. Beim Betrieb nur mit Lichtsensor(en) erfolgt in den Schalterstellungen 5/6 keine
automatische Wiedereinschaltung bei zu wenig Tageslicht.
Internet: http://www.altenburger.de
DALI Dim/Converter Control NV
1/16
Werbung
Verwandte Anleitungen für ALTENBURGER ELECTRONIC DALI Dim/Converter Control NV
Inhaltszusammenfassung für ALTENBURGER ELECTRONIC DALI Dim/Converter Control NV
- Seite 1 D-77960 Seelbach, Schlossweg 5, Telefon +49 7823 509 0, Fax +49 7823 509 97 E-Mail: info@altenburger.de Internet: http://www.altenburger.de Bedienungsanleitung DALI Dim/Converter Control NV : DC NV Best.-Nr. : 85.01.002 Anwendungen und Einsatzbereiche des Gerätes Das Lichtsteuergerät DALI Dim/Converter Control ist für die Steuerung von DALI-Anlagen mit bis zu max.
- Seite 2 Bewegungssensor: automatische Einschaltung bei Bewegung • Lichtsensor: automatische Einschaltung bei zu wenig Tageslicht • Licht- Bewegungssensor: • automatische Einschaltung bei zu wenig Tageslicht nur bei Bewegung keine automatische Einschaltung bei Bewegung und zu viel Tageslicht DALI Dim/Converter Control NV 2/16...
- Seite 3 Schalterstellung 10 von ca. 0-10V. Die Ein- Ausschaltung erfolgt über den separaten Schaltkontakt an [T1]. In der Schalterstellung 2 erfolgt die Umsetzung in einem Spannungsbereich von ca. 1,4 bis 10V. Die Ein- Ausschaltung erfolgt über die Spannung selbst bei einem Wert von ca. 1,4V (<1,4V=Aus). DALI Dim/Converter Control NV 3/16...
- Seite 4 • Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind einzuhalten. • Anschlusspläne und Technische Daten beachten. • Werden DALI EVGs/Converter hinzugefügt oder entfernt, muss der DC NV von der Netzspannung getrennt • und ein Power-On durchgeführt werden. DALI Dim/Converter Control NV 4/16...
- Seite 5 Technische Daten DALI Dim/Converter Control NV Gerätebezeichnung : DALI Dim/Converter Control NV : DC NV Bestellnummer : 85.01.002 Netzspannung : 110V-240V AC 50/60Hz, 110V-240V DC Leistungsaufnahme : ca. 0,7 bis 5,8W je nach Auslastung Absicherung : extern 16A Betriebstemperatur : 0°C...45°C...
- Seite 6 Anschlusspläne DALI Dim/Converter Control NV Steuerung mit analoger Spannung und Schaltkontakt Netz / mains 110-240V AC (50/60Hz) DC DALI DALI-Geräte DALI-modules DALI Dim/Converter Control NV DC NV 85.01.002 DA-/ Wahlschalter Selector switch 1/10 Schnittstelle 1..10V Brücke von Klemme 5 nach 6 Ein/Aus mit Schaltkontakt interface 1..10V...
- Seite 7 Anschlusspläne DALI Dim/Converter Control NV Steuerung mit Taster: 1-Tast- oder 2-Tast-Schalt-Dim-Funktion Netz / mains 110-240V AC (50/60Hz) DC DALI DALI-Geräte DALI-modules DALI Dim/Converter Control NV DC NV 85.01.002 DA-/ Wahlschalter Selector switch Anschluss von Licht- und Bewegungssensoren Zur Gerätebedienung und Lichtwertvorgabe sind nach wie vor die Bedienelemente an den Klemmen 3-6 erforderlich!
- Seite 8 Integration in ein 50 mm NV-Halogenleuchtengehäuse in der Decke. für die schwenkbare Montage in der Decke. LB/db LB/dk 51.21.038 51.21.039 Bedienungsanleitungen, Technische Daten und Maße der einzelnen Sensoren beachten. Irrtum und technische Änderungen vorbehalten 08.05.2007 1v4 DALI Dim/Converter Control NV 8/16...
- Seite 9 ALTENBURGER ELECTRONIC GMBH D-77960 Seelbach, Schlossweg 5, Phone 0049 7823 509 0, Fax 0049 7823 509 97 email: info@altenburger.de internet: http://www.altenburger.de Manual DALI Dim/Converter Control NV Type : DC NV Order-No. : 85.01.002 Application The DALI Dim/Converter Control is suitable for the lighting control of a max.
- Seite 10 Multi-Sensor motion and constant light control: • - automatic switch ON if daylight falls below the set light level, however only if motion is recognized - no automatic switch ON at motion detection if daylight exceeds the set light level DALI Dim/Converter Control NV 10/16...
- Seite 11 [T1]. In selector switch position 2 the transfer inside a voltage range of approx. 1,4V to 10 V can be made. The ON / OFF switching is possible at a voltage of approx. 1,4V (<1,4V=OFF). DALI Dim/Converter Control NV 11/16...
- Seite 12 Applicable safety instructions and regulations for the prevention of accidents have to be observed. • Technical data and wiring diagrams may be observed. • If DALI ECGs/Converter are added or removed, the DC NV has to be interrupted from the power supply and • powered on again. DALI Dim/Converter Control NV 12/16...
- Seite 13 Technical Data DALI Dim/Converter Control NV Designation : DALI Dim/Converter Control NV Type : DC NV Order-No. : 85.01.002 Power supply : 110V-240V AC 50/60Hz, 110V-240V DC Own consumption : approx. 0,7 - 5,8W according to type protection : external 16A MCB Ambient temperature : 0°C...45°C...
- Seite 14 Wiring diagrams DALI Dim/Converter Control NV Control with analog voltage and switch contact Netz / mains 110-240V AC (50/60Hz) DC DALI DALI-Geräte DALI-modules DALI Dim/Converter Control NV DC NV 85.01.002 DA-/ Wahlschalter Selector switch 1/10 Schnittstelle 1..10V Brücke von Klemme 5 nach 6 Ein/Aus mit Schaltkontakt interface 1..10V...
- Seite 15 Wiring diagrams DALI Dim/Converter Control NV Control with 1 pushbutton: 1-pushbutton or 2-pushbutton switch dim-function Netz / mains 110-240V AC (50/60Hz) DC DALI DALI-Geräte DALI-modules DALI Dim/Converter Control NV DC NV 85.01.002 DA-/ Wahlschalter Selector switch Wiring of light-, motion and multi-sensors...
- Seite 16 BS-1-gang box into the ceiling. housing to be swivelling mounted to the ceiling. LB/db LB/dk 51.21.038 51.21.039 Manual, Technical data and dimensions of the sensors may be observed. Error and technical alterations reserved 08.05.2007 1v4 DALI Dim/Converter Control NV 16/16...
