Busch-Wächter

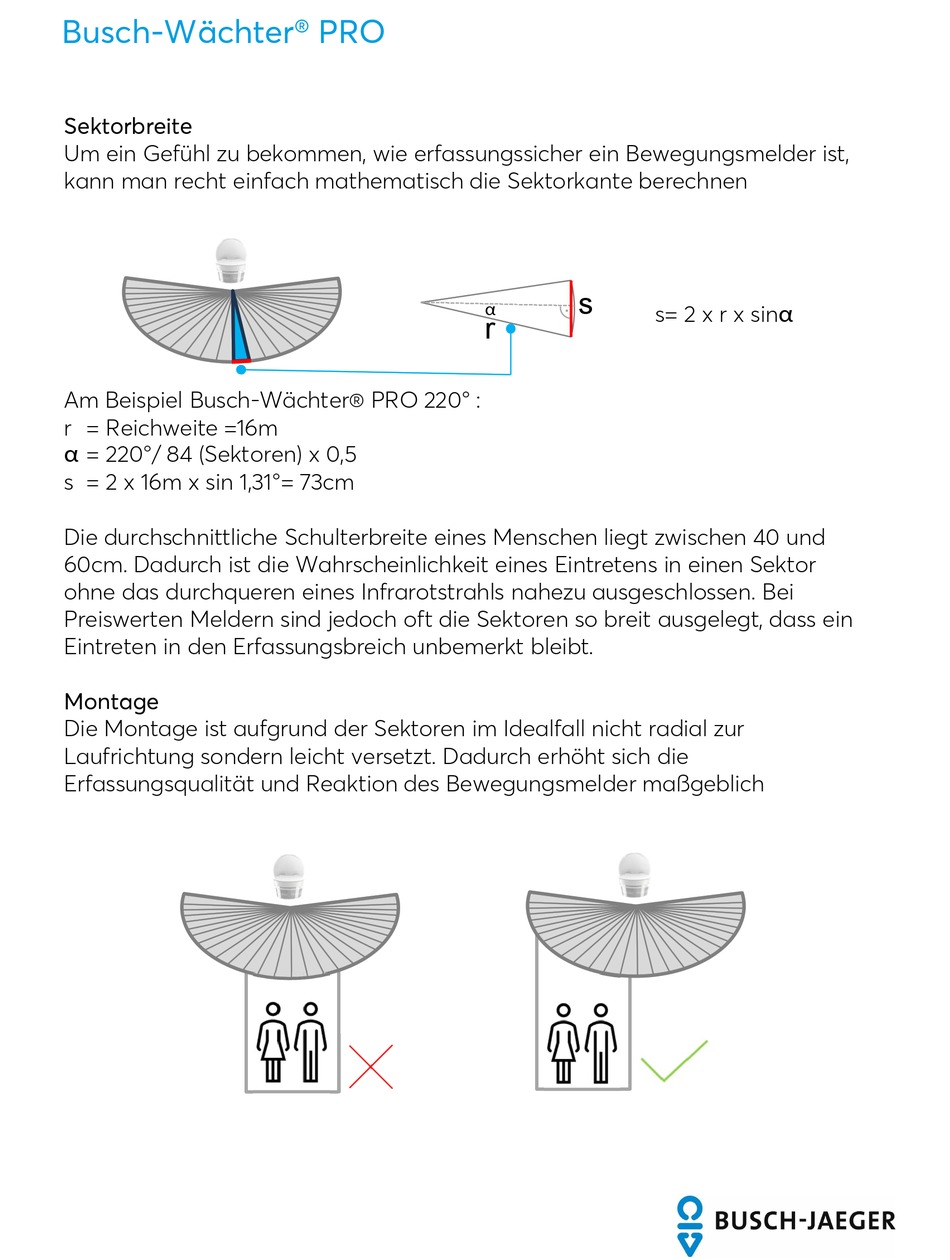

Sektorbreite
Um ein Gefühl zu bekommen, wie erfassungssicher ein Bewegungsmelder ist,
kann man recht einfach mathematisch die Sektorkante berechnen
Am Beispiel Busch-Wächter® PRO 220° :
r = Reichweite =16m
α = 220°/ 84 (Sektoren) x 0,5
s = 2 x 16m x sin 1,31°= 73cm
Die durchschnittliche Schulterbreite eines Menschen liegt zwischen 40 und
60cm. Dadurch ist die Wahrscheinlichkeit eines Eintretens in einen Sektor
ohne das durchqueren eines Infrarotstrahls nahezu ausgeschlossen. Bei
Preiswerten Meldern sind jedoch oft die Sektoren so breit ausgelegt, dass ein
Eintreten in den Erfassungsbreich unbemerkt bleibt.
Montage
Die Montage ist aufgrund der Sektoren im Idealfall nicht radial zur
Laufrichtung sondern leicht versetzt. Dadurch erhöht sich die
Erfassungsqualität und Reaktion des Bewegungsmelder maßgeblich
® PRO
s
s= 2 x r x sinα
α
r
