Jaga CLIMA CANAL H13 Montageanleitung
Verwandte Anleitungen für Jaga CLIMA CANAL H13
Inhaltszusammenfassung für Jaga CLIMA CANAL H13

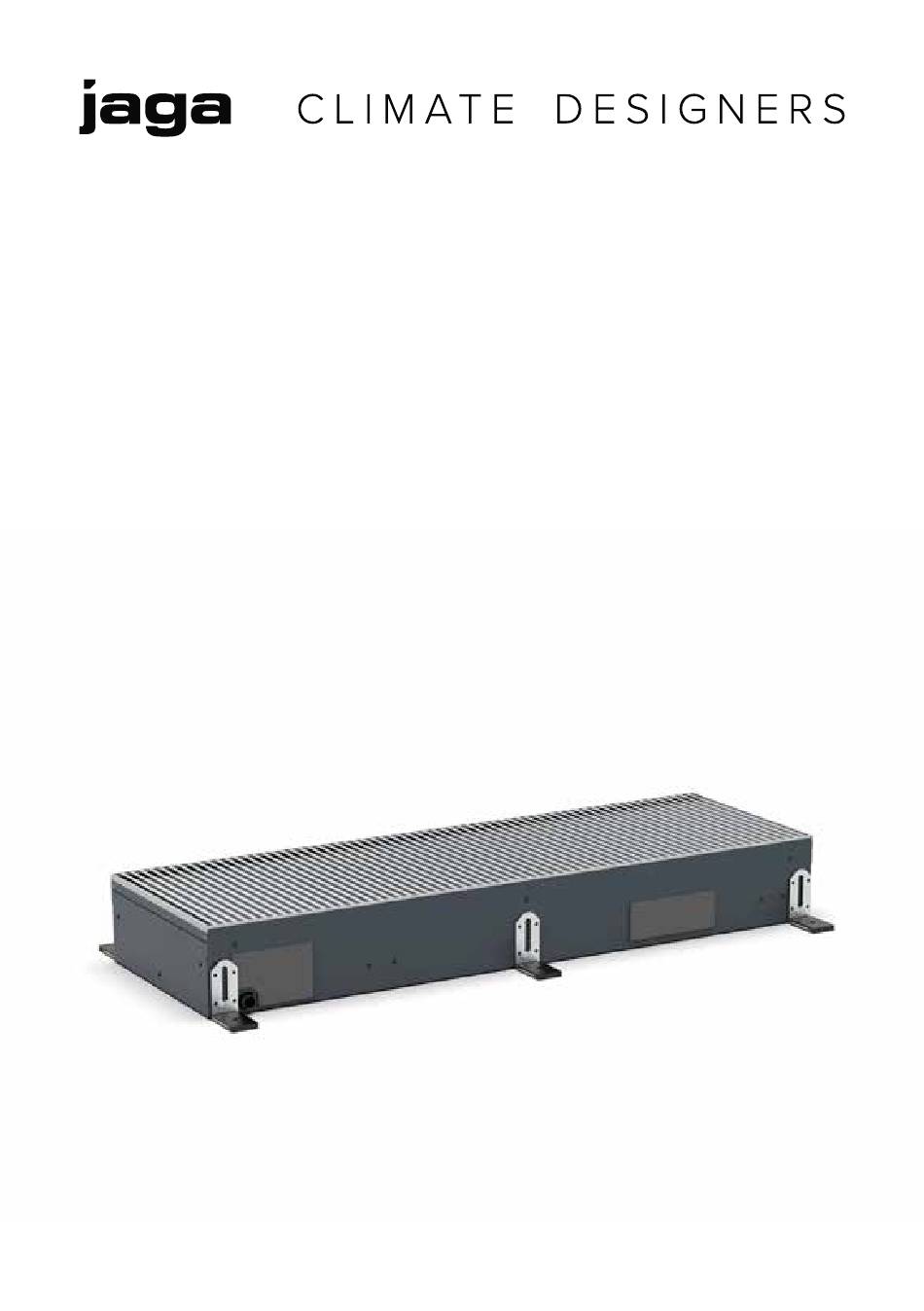

- Seite 1 CLIMA CANAL H13 INSTALLATIEHANDLEIDING INSTRUCTIONS D’INSTALLATION MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS...
- Seite 25 Faktoren entstanden sind. – Eigenmächtig vorgenommenen Veränderungen am Gerät. – Geräten, die so eingebaut sind, dass sie nicht leicht zugänglich sind. Dieses Gerät unterliegt den allgemeinen Garantiebedingungen von Jaga NV. JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01...
-
Seite 26: Allgemeine Richtlinien
Die Seriennummer befindet sich auf der rechten Seite des Geräts (links, wenn sich die Anschlüsse auf der rechten Seite des Geräts befinden).. Operationele limieten: Installatie die niet voldoet aan de opgegeven operationele limieten ontslaat Jaga NV van aansprake- lijkheid van kwijting met betrekking tot schade aan voorwerpen en personen. – Max. Wassertemperatur: 90°C – ... -
Seite 27: Symbole
2. SYMBOLE VDC - Gleichstrom Gefahr VAC - Wechselstrom Gefahr: Bauteile unter Spanning Gefahr: scharfe Oberflächen / Kanten Gefahr: heisse Oberflächen Gefahr: Maschinenteile in Bewegung Achtung: Wichtige Warnung Umweltschutz JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01... -
Seite 28: Produktbeschreibung
Anschlüsse 1/2” aus Edelstahl, Länge 15 cm Thermischer Aktivator (Mini Tangentialaktivator) Elektrischer Anschluss auf der Innenseite Höheneinstellung mit Schallentkopplung (Nicht montiert) Kondensatablaufwanne 020mm 10. Anschluß Frischluft (Option) Feineinstellung 11. Hydraulischer Anschluss JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01... -
Seite 29: Technische Daten
Max. 4.5 Max. 0.8 4.3. ABMESSUNGEN - FUSS MIT HÖHENEINSTELLUNG FÜR EINEN DOPPELBODEN Max. 4.5 Option: Höhenverstellbare Füsse für Doppelboden Max. 0.8 Max. 4.5 H: > H: > > > JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01... -
Seite 30: Vdc Elektrischer Anschluss
Ø 1 mm H13 B32 L280 Ø 1.5 mm (TYPE 8) Ø 2.5 mm Ø 1 mm H13 B32 L300 Ø 1.5 mm (TYPE 9) Ø 2.5 mm JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01... -
Seite 31: Installation
(um das Rost durchlaufend platzieren zu können). setzen Sie die Plastikkappen auf die Unterseite der Schrauben, um Vibrationen und Geräusche auf dem Boden zu vermeiden. Nur an der Türe zu verbinden JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01... - Seite 32 Verwenden Sie an den Bodentyp angepasste Dübel. Wenn das Gerät nicht flach auf dem Boden montiert ist, muss der Hydraulischer Anschluss: Übersicht der Anschlüsse am Wärme- Raum unter dem Gerät ausgefüllt werden. tauscher JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01...
- Seite 33 Wenn ein Estrich verwendet wird, muss das gesamte Gerät mit Folie und der Abdeckplatte ab. Randdämmstreifen versehen werden, um das Gerät vor Spann- ungsunterschieden zu schützen. Während der gesamten Bauphase muss die Abdeckung am Gerät verbleiben. JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01...
- Seite 34 MAX. +0.8CM Feineinstellung bis max. 0.8 cm, für eine perfekte Ausrichtung mit Wenden Sie den letsten Schliff an. dem Fussboden. Legen Sie das Rost ein.. JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01...
-
Seite 35: Garantie
Vorsichtsmaßnahmen. Dies gilt auch für Geräte die so eingebaut sind, dass sie nicht einfach zu erreichen sind. 8. Jede Intervention von Jaga, die nicht durch die Garantie abgedeckt ist, soll an den After-Sales Techniker in bar bezahlt werden. - Seite 47 NOTES JAGA N.V. | CLIMA CANAL H13 | MANUEL | 2021.03.02 | V.01...
