Fenecon Mini 3-3 Installationsleitfaden Seite 9

3.2.
3.3.
3.4.
3.5.
3.6.

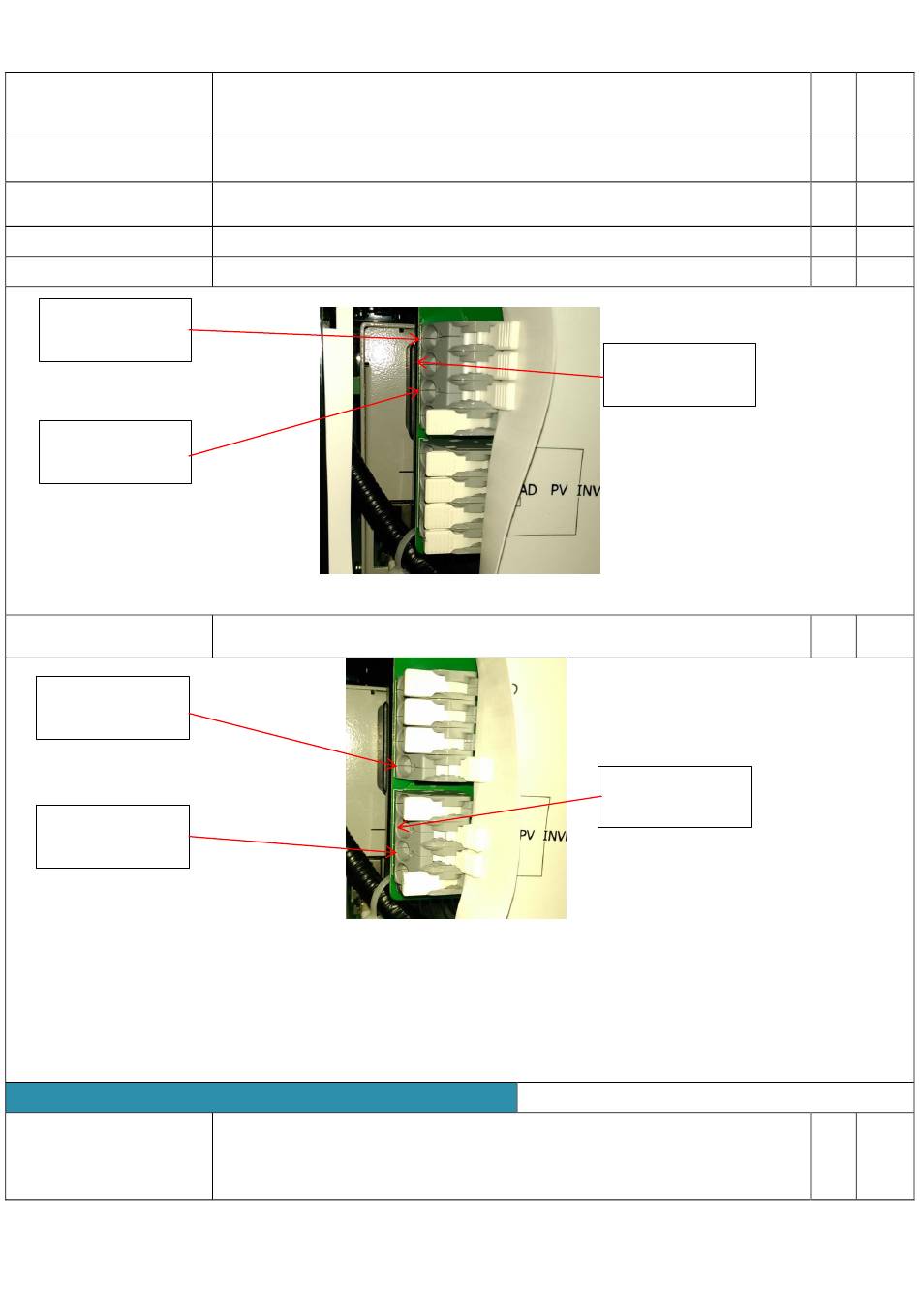

Phase (INPUT)
festklemmen
PE-Leiter
festklemmen
fe
3.7.
PE-Leiter
festklemmen
Phase (OUTPUT)
festklemmen
4. Anschluss Stromsensor
4.1.
Mini 3-3 IBN-Leitfaden
Seite 9
Entfernen sämtlicher Sicherungseinsätze bzw. Abschalten aller
Sicherungsautomaten und RCD-Schalter (alte Bezeichnung: FI-Schalter) in
Unterverteilungen der Hausinstallation.
Führen Sie die entsprechenden Leitungen durch die entsprechenden
Verschraubungen.
Vorgesehene Phase des Hausnetzes (L1, L2 oder L3) an die der Mini 3-3
angeschlossen werden soll, an den Eingang L anklemmen.
Neutralleiter an Eingang N festklemmen.
PE-Leiter an PE-Klemme festklemmen.
Notstromversorgung anschließen (L, N, PE)
Stromsensor im Verteilerschrank an L-Leiter des PV-Wechselrichters installieren.
Beachte: Installation an die Phase, an welche auch der
Mini 3-3 angeschlossen ist.
Neutralleiter
festklemmen
Neutralleiter
festklemmen
