Fenecon Mini 3-3 Installationsleitfaden Seite 20

Mini 3-3
* Mini Plus 3

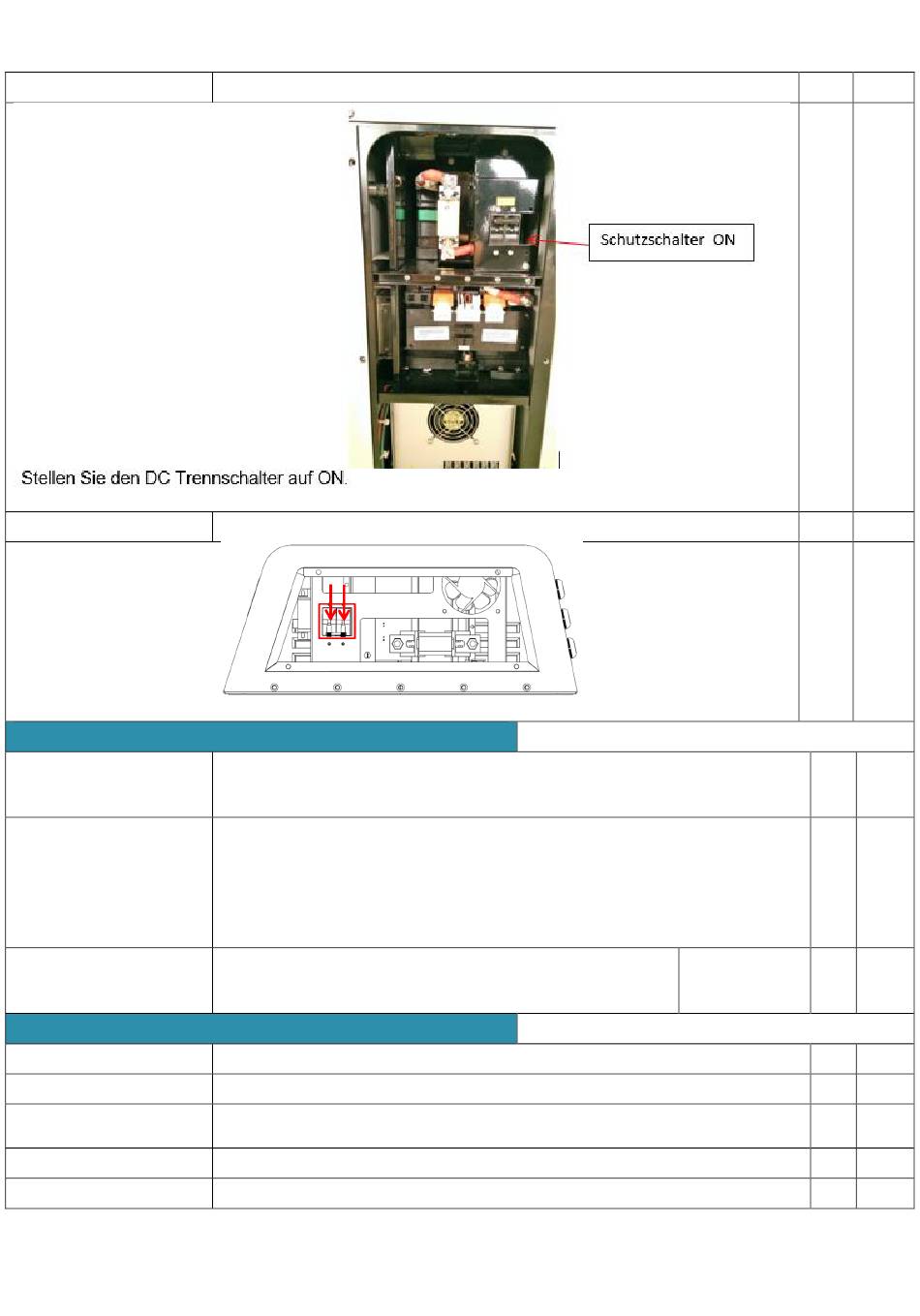

Stellen Sie den DC Trennschalter auf ON.
10. Widerstandsprüfung der Stromsensoren
10.1.
10.2.
11. Mini 3-3 einschalten
11.1
Mini 3-3 IBN-Leitfaden
Seite 20
Überprüfung Stromsensor, Messung der Widerstandswerte von CT2
Empfohlenes Betriebsmittel: Multimeter
Messung
Der Widerstand beträgt 20.0 Ω (+/- 0.1 Ω) wenn der Stromsensor nicht
verbunden ist.
Der Widerstand beträgt 18.8 Ω (+/- 0.5 Ω) wenn der Stromsensor verbunden ist.
PV Stromsensor Verbindung zum Mini 3-3 (CT2)
Vor dem Erststart muss der Mini 3-3 mit dem Netz verbunden werden.
Schutztrennschalter PV-Anlage offen: Stellung „OFF"
Wenn Lasten auf Notstromseite: Schutztrennschalter Last schließen: Stellung
„ON"
Schutztrennschalter Netz schließen: Stellung „ON"
*Schutztrennschalter Netz des Mini Plus 3 „ON"
18.5 Ω
(+/- 0,5Ω)
