Einstellungen Am 3-Phasen Sensor - Fenecon Mini 3-3 Installationsleitfaden

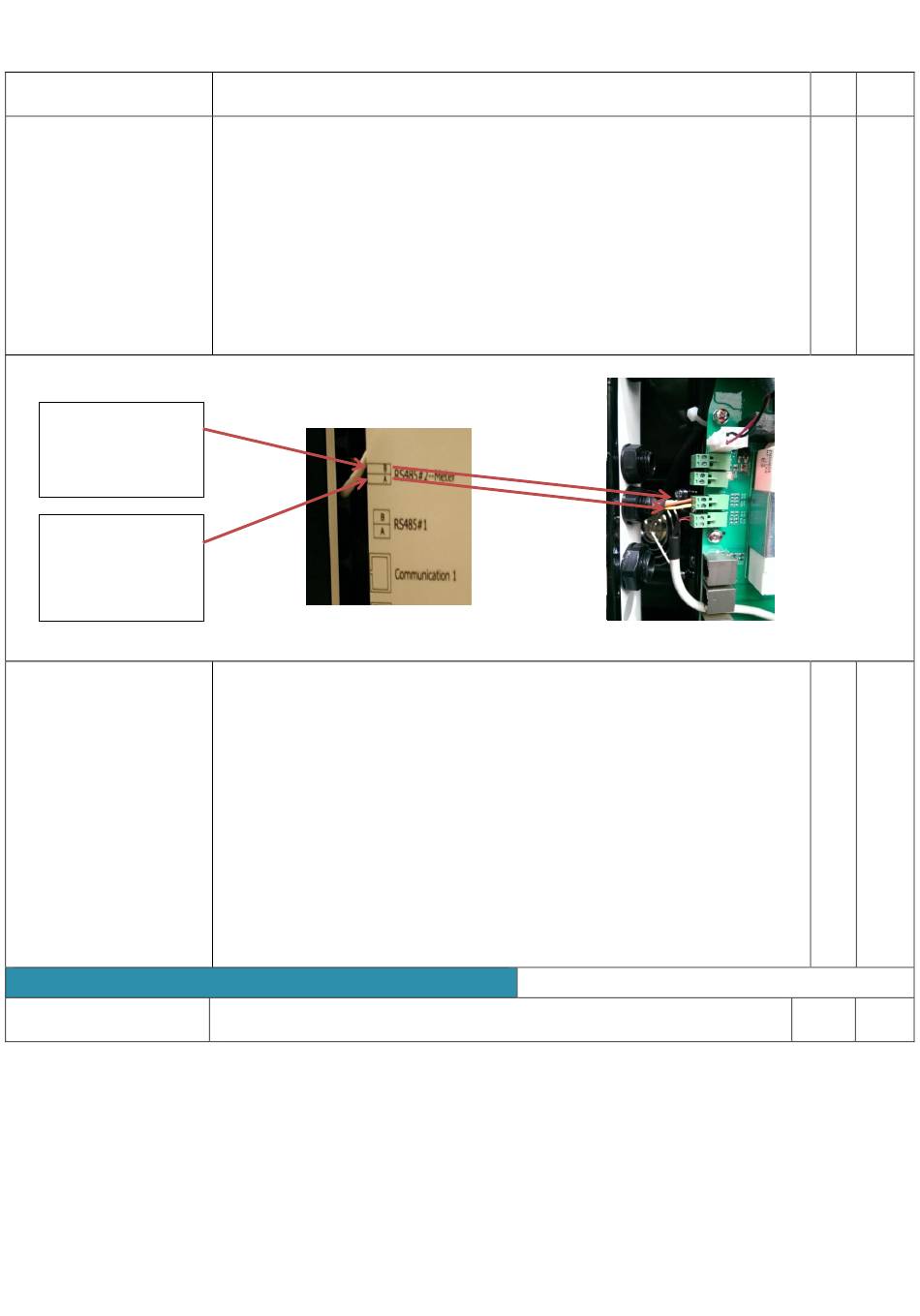

- Klemmstelle des
x-Phasen Sensor an
obere Klemme (B2)
+ Klemmstelle des
x-Phasen Sensor an
untere Klemme
(A2)
6.2.
7. *Anschluss Mini Plus 3
7.1 *
Mini 3-3 IBN-Leitfaden
Seite 12
Für die Verbindung zwischen Socomec Leistungszähler und Mini 3-3 das
-
mitgelieferte Kommunikationskabel (10m) verwenden.
Socomec e24:
1) 3-Phasensensor Anschlussklemme 6 (Plus) mit
Mini 3-3 RS485#2 A2 (unterer Anschluss) verbinden.
2) 3-Phasensensor Anschlussklemme 5 (Minus) mit
Mini 3-3 RS485#2 B2 (oberer Anschluss) verbinden.
Socomec e14:
1) 1-Phasensensor Anschlussklemme 3 (Plus) mit
Mini 3-3 RS485#2 A2 (unterer Anschluss) verbinden.
2) 1-Phasensensor Anschlussklemme 2 (Minus) mit
Mini 3-3 RS485#2 B2 (oberer Anschluss) verbinden.

Einstellungen am 3-Phasen Sensor

Slafe ID:
1) Mit Taster „OK" Menü Addr (Adresse) aufrufen.
2) Taster „SET" vier Sekunden drücken.
3) Mit „Pfeiltasten" Adresse 5 einstellen.
4) Zum Bestätigen Taster „OK" vier Sekunden drücken.
Baudrate:
1) Mit Taster „OK" Menü br (Kommunikationsgeschwindigkeit) aufrufen.
2) Taster „Set" für vier Sekunden drücken.
3) Mit „Pfeiltasten" Kommunikationsgeschwindigkeit 9600 einstellen.
4) Zum Bestätigen Taster „OK" vier Sekunden drücken.
Bringen Sie zusätzlich die Befestigung vor die Schutzvorrichtung an.
