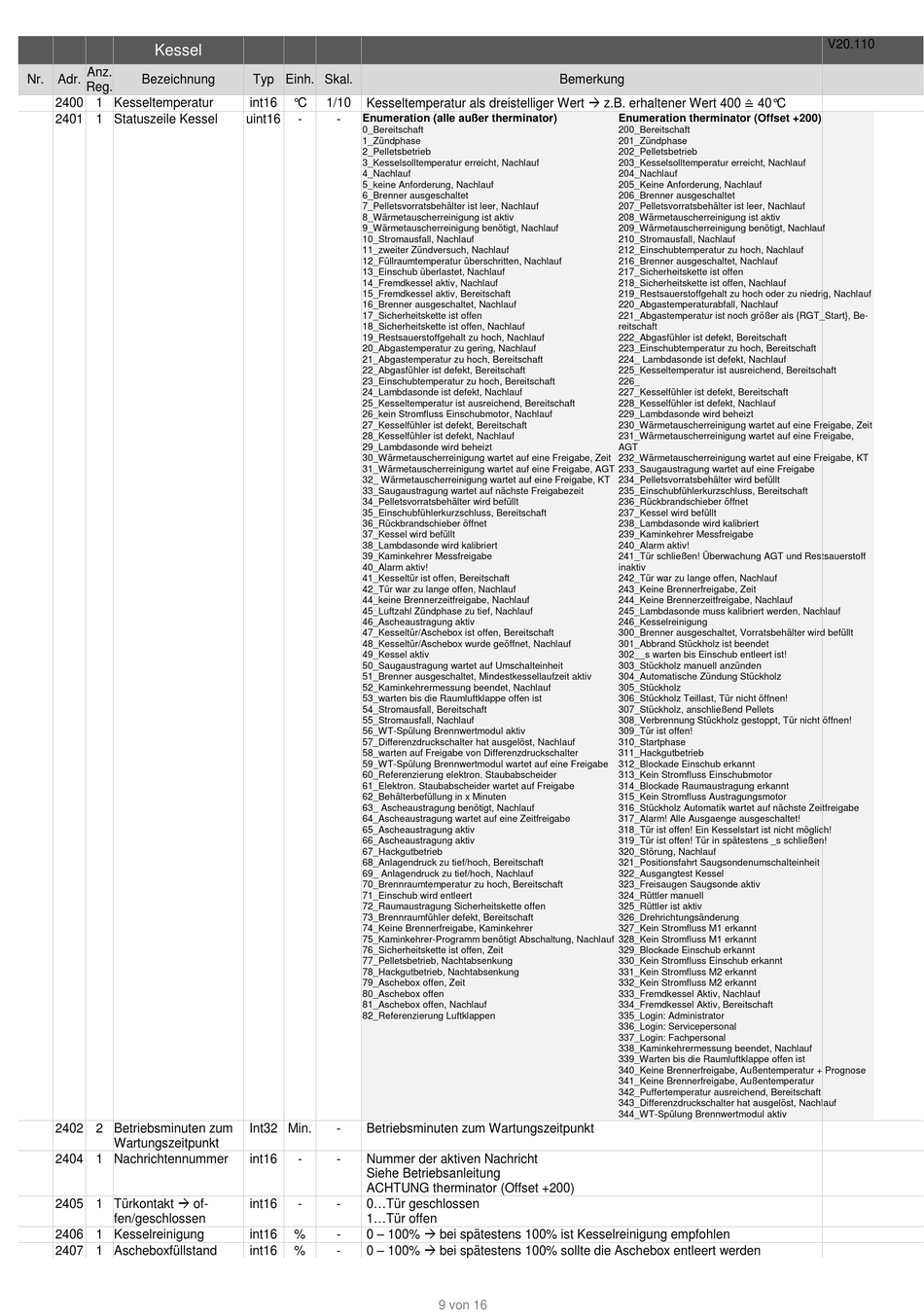

SOLARFOCUS ecomanager-touch Bedienungsanleitung Seite 9

Kessel
Anz.
Nr. Adr. Bezeichnung
Reg.
2400 1 Kesseltemperatur
2401 1 Statuszeile Kessel
2402 2 Betriebsminuten zum
Wartungszeitpunkt
2404 1 Nachrichtennummer
2405 1 Türkontakt  of-
fen/geschlossen
2406 1 Kesselreinigung
2407 1 Ascheboxfüllstand
Kesseltemperatur als dreistelliger Wert  z.B. erhaltener Wert 400 ≙ 40°C
Typ Einh. Skal.
int16 °C 1/10
Enumeration (alle außer therminator)
uint16 - -
0_Bereitschaft
1_Zündphase
2_Pelletsbetrieb
3_Kesselsolltemperatur erreicht, Nachlauf
4_Nachlauf
5_keine Anforderung, Nachlauf
6_Brenner ausgeschaltet
7_Pelletsvorratsbehälter ist leer, Nachlauf
8_Wärmetauscherreinigung ist aktiv
9_Wärmetauscherreinigung benötigt, Nachlauf
10_Stromausfall, Nachlauf
11_zweiter Zündversuch, Nachlauf
12_Füllraumtemperatur überschritten, Nachlauf
13_Einschub überlastet, Nachlauf
14_Fremdkessel aktiv, Nachlauf
15_Fremdkessel aktiv, Bereitschaft
16_Brenner ausgeschaltet, Nachlauf
17_Sicherheitskette ist offen
18_Sicherheitskette ist offen, Nachlauf
19_Restsauerstoffgehalt zu hoch, Nachlauf
20_Abgastemperatur zu gering, Nachlauf
21_Abgastemperatur zu hoch, Bereitschaft
22_Abgasfühler ist defekt, Bereitschaft
23_Einschubtemperatur zu hoch, Bereitschaft
24_Lambdasonde ist defekt, Nachlauf
25_Kesseltemperatur ist ausreichend, Bereitschaft
26_kein Stromfluss Einschubmotor, Nachlauf
27_Kesselfühler ist defekt, Bereitschaft
28_Kesselfühler ist defekt, Nachlauf
29_Lambdasonde wird beheizt
30_Wärmetauscherreinigung wartet auf eine Freigabe, Zeit
31_Wärmetauscherreinigung wartet auf eine Freigabe, AGT
32_ Wärmetauscherreinigung wartet auf eine Freigabe, KT
33_Saugaustragung wartet auf nächste Freigabezeit
34_Pelletsvorratsbehälter wird befüllt
35_Einschubfühlerkurzschluss, Bereitschaft
36_Rückbrandschieber öffnet
37_Kessel wird befüllt
38_Lambdasonde wird kalibriert
39_Kaminkehrer Messfreigabe
40_Alarm aktiv!
41_Kesseltür ist offen, Bereitschaft
42_Tür war zu lange offen, Nachlauf
44_keine Brennerzeitfreigabe, Nachlauf
45_Luftzahl Zündphase zu tief, Nachlauf
46_Ascheaustragung aktiv
47_Kesseltür/Aschebox ist offen, Bereitschaft
48_Kesseltür/Aschebox wurde geöffnet, Nachlauf
49_Kessel aktiv
50_Saugaustragung wartet auf Umschalteinheit
51_Brenner ausgeschaltet, Mindestkessellaufzeit aktiv
52_Kaminkehrermessung beendet, Nachlauf
53_warten bis die Raumluftklappe offen ist
54_Stromausfall, Bereitschaft
55_Stromausfall, Nachlauf
56_WT-Spülung Brennwertmodul aktiv
57_Differenzdruckschalter hat ausgelöst, Nachlauf
58_warten auf Freigabe von Differenzdruckschalter
59_WT-Spülung Brennwertmodul wartet auf eine Freigabe
60_Referenzierung elektron. Staubabscheider
61_Elektron. Staubabscheider wartet auf Freigabe
62_Behälterbefüllung in x Minuten
63_ Ascheaustragung benötigt, Nachlauf
64_Ascheaustragung wartet auf eine Zeitfreigabe
65_Ascheaustragung aktiv
66_Ascheaustragung aktiv
67_Hackgutbetrieb
68_Anlagendruck zu tief/hoch, Bereitschaft
69_ Anlagendruck zu tief/hoch, Nachlauf
70_Brennraumtemperatur zu hoch, Bereitschaft
71_Einschub wird entleert
72_Raumaustragung Sicherheitskette offen
73_Brennraumfühler defekt, Bereitschaft
74_Keine Brennerfreigabe, Kaminkehrer
75_Kaminkehrer-Programm benötigt Abschaltung, Nachlauf
76_Sicherheitskette ist offen, Zeit
77_Pelletsbetrieb, Nachtabsenkung
78_Hackgutbetrieb, Nachtabsenkung
79_Aschebox offen, Zeit
80_Aschebox offen
81_Aschebox offen, Nachlauf
82_Referenzierung Luftklappen
Int32 Min. - Betriebsminuten zum Wartungszeitpunkt
int16 - - Nummer der aktiven Nachricht
Siehe Betriebsanleitung
ACHTUNG therminator (Offset +200)
int16 - - 0...Tür geschlossen
1...Tür offen
0 – 100%  bei spätestens 100% ist Kesselreinigung empfohlen
int16 % -
0 – 100%  bei spätestens 100% sollte die Aschebox entleert werden
int16 % -
Bemerkung
9 von 16
Enumeration therminator (Offset +200)
200_Bereitschaft
201_Zündphase
202_Pelletsbetrieb
203_Kesselsolltemperatur erreicht, Nachlauf
204_Nachlauf
205_Keine Anforderung, Nachlauf
206_Brenner ausgeschaltet
207_Pelletsvorratsbehälter ist leer, Nachlauf
208_Wärmetauscherreinigung ist aktiv
209_Wärmetauscherreinigung benötigt, Nachlauf
210_Stromausfall, Nachlauf
212_Einschubtemperatur zu hoch, Nachlauf
216_Brenner ausgeschaltet, Nachlauf
217_Sicherheitskette ist offen
218_Sicherheitskette ist offen, Nachlauf
219_Restsauerstoffgehalt zu hoch oder zu niedrig, Nachlauf
220_Abgastemperaturabfall, Nachlauf
221_Abgastemperatur ist noch größer als {RGT_Start}, Be-
reitschaft
222_Abgasfühler ist defekt, Bereitschaft
223_Einschubtemperatur zu hoch, Bereitschaft
224_ Lambdasonde ist defekt, Nachlauf
225_Kesseltemperatur ist ausreichend, Bereitschaft
226_
227_Kesselfühler ist defekt, Bereitschaft
228_Kesselfühler ist defekt, Nachlauf
229_Lambdasonde wird beheizt
230_Wärmetauscherreinigung wartet auf eine Freigabe, Zeit
231_Wärmetauscherreinigung wartet auf eine Freigabe,
AGT
232_Wärmetauscherreinigung wartet auf eine Freigabe, KT
233_Saugaustragung wartet auf eine Freigabe
234_Pelletsvorratsbehälter wird befüllt
235_Einschubfühlerkurzschluss, Bereitschaft
236_Rückbrandschieber öffnet
237_Kessel wird befüllt
238_Lambdasonde wird kalibriert
239_Kaminkehrer Messfreigabe
240_Alarm aktiv!
241_Tür schließen! Überwachung AGT und Restsauerstoff
inaktiv
242_Tür war zu lange offen, Nachlauf
243_Keine Brennerfreigabe, Zeit
244_Keine Brennerzeitfreigabe, Nachlauf
245_Lambdasonde muss kalibriert werden, Nachlauf
246_Kesselreinigung
300_Brenner ausgeschaltet, Vorratsbehälter wird befüllt
301_Abbrand Stückholz ist beendet
302__s warten bis Einschub entleert ist!
303_Stückholz manuell anzünden
304_Automatische Zündung Stückholz
305_Stückholz
306_Stückholz Teillast, Tür nicht öffnen!
307_Stückholz, anschließend Pellets
308_Verbrennung Stückholz gestoppt, Tür nicht öffnen!
309_Tür ist offen!
310_Startphase
311_Hackgutbetrieb
312_Blockade Einschub erkannt
313_Kein Stromfluss Einschubmotor
314_Blockade Raumaustragung erkannt
315_Kein Stromfluss Austragungsmotor
316_Stückholz Automatik wartet auf nächste Zeitfreigabe
317_Alarm! Alle Ausgaenge ausgeschaltet!
318_Tür ist offen! Ein Kesselstart ist nicht möglich!
319_Tür ist offen! Tür in spätestens _s schließen!
320_Störung, Nachlauf
321_Positionsfahrt Saugsondenumschalteinheit
322_Ausgangtest Kessel
323_Freisaugen Saugsonde aktiv
324_Rüttler manuell
325_Rüttler ist aktiv
326_Drehrichtungsänderung
327_Kein Stromfluss M1 erkannt
328_Kein Stromfluss M1 erkannt
329_Blockade Einschub erkannt
330_Kein Stromfluss Einschub erkannt
331_Kein Stromfluss M2 erkannt
332_Kein Stromfluss M2 erkannt
333_Fremdkessel Aktiv, Nachlauf
334_Fremdkessel Aktiv, Bereitschaft
335_Login: Administrator
336_Login: Servicepersonal
337_Login: Fachpersonal
338_Kaminkehrermessung beendet, Nachlauf
339_Warten bis die Raumluftklappe offen ist
340_Keine Brennerfreigabe, Außentemperatur + Prognose
341_Keine Brennerfreigabe, Außentemperatur
342_Puffertemperatur ausreichend, Bereitschaft
343_Differenzdruckschalter hat ausgelöst, Nachlauf
344_WT-Spülung Brennwertmodul aktiv
V20.110
