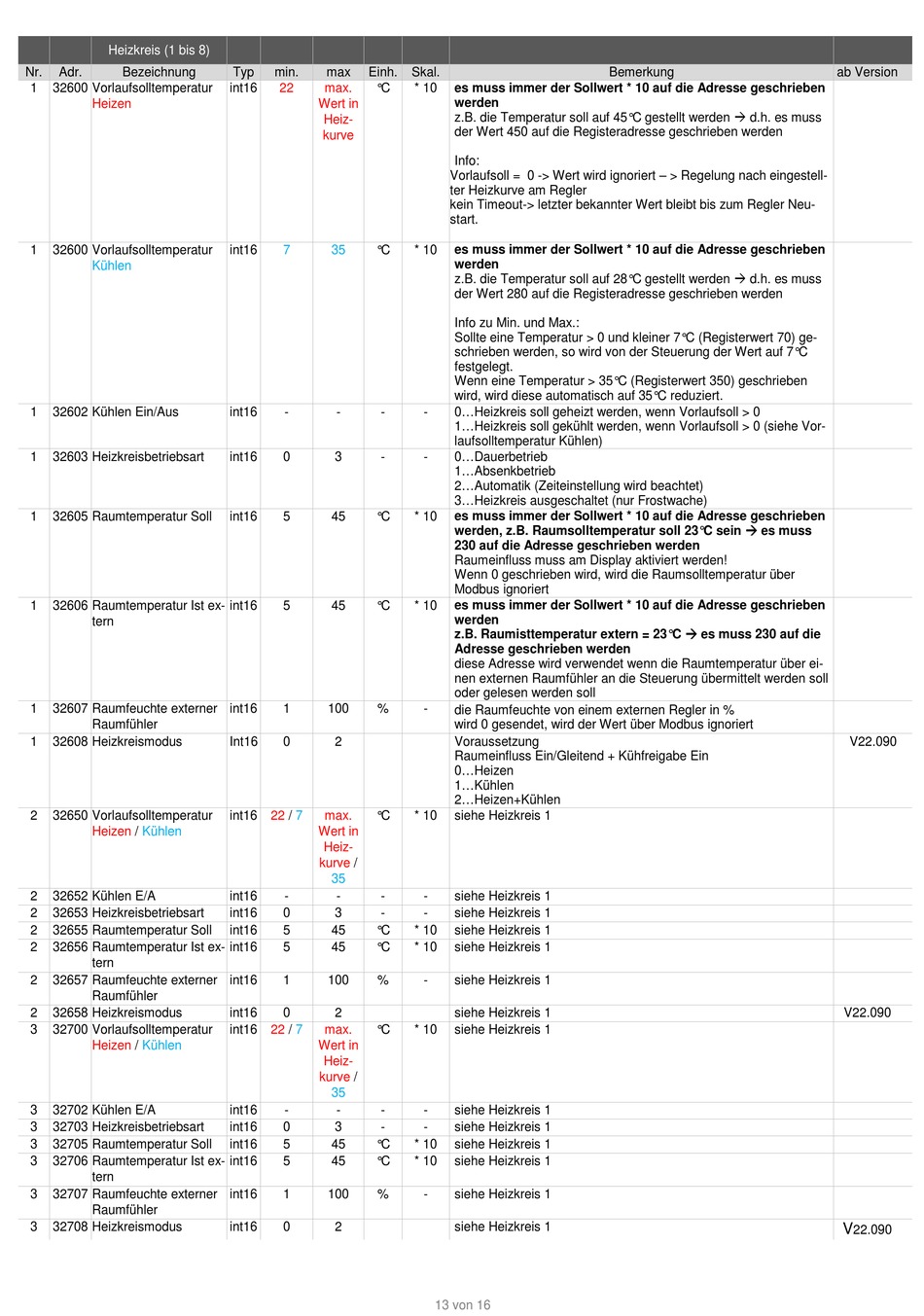

Heizkreis (1 bis 8)
Nr. Adr. Bezeichnung
1 32600 Vorlaufsolltemperatur
Heizen
1 32600 Vorlaufsolltemperatur
Kühlen
1 32602 Kühlen Ein/Aus
1 32603 Heizkreisbetriebsart
1 32605 Raumtemperatur Soll
1 32606 Raumtemperatur Ist ex-
tern
1 32607 Raumfeuchte externer
Raumfühler
1 32608 Heizkreismodus
2 32650 Vorlaufsolltemperatur
Heizen / Kühlen
2 32652 Kühlen E/A
2 32653 Heizkreisbetriebsart
2 32655 Raumtemperatur Soll
2 32656 Raumtemperatur Ist ex-
tern
2 32657 Raumfeuchte externer
Raumfühler
2 32658 Heizkreismodus
3 32700 Vorlaufsolltemperatur
Heizen / Kühlen
3 32702 Kühlen E/A
3 32703 Heizkreisbetriebsart
3 32705 Raumtemperatur Soll
3 32706 Raumtemperatur Ist ex-
tern
3 32707 Raumfeuchte externer
Raumfühler
3 32708 Heizkreismodus
Typ min. max Einh.
int16 22 max. °C
Wert in
Heiz-
kurve
int16 7 35 °C
int16 - - -
int16 0 3 -
int16 5 45 °C
int16 5 45 °C
int16 1 100 %
Int16 0 2
int16 22 / 7 max. °C
Wert in
Heiz-
kurve /
35
int16 - - -
int16 0 3 -
int16 5 45 °C
int16 5 45 °C
int16 1 100 %
int16 0 2
int16 22 / 7 max. °C
Wert in
Heiz-
kurve /
35
int16 - - -
int16 0 3 -
int16 5 45 °C
int16 5 45 °C
int16 1 100 %
int16 0 2
Skal.
* 10 es muss immer der Sollwert * 10 auf die Adresse geschrieben
werden
z.B. die Temperatur soll auf 45°C gestellt werden  d.h. es muss
der Wert 450 auf die Registeradresse geschrieben werden
Info:
Vorlaufsoll = 0 -> Wert wird ignoriert – > Regelung nach eingestell-
ter Heizkurve am Regler
kein Timeout-> letzter bekannter Wert bleibt bis zum Regler Neu-
start.
es muss immer der Sollwert * 10 auf die Adresse geschrieben
* 10
werden
z.B. die Temperatur soll auf 28°C gestellt werden  d.h. es muss
der Wert 280 auf die Registeradresse geschrieben werden
Info zu Min. und Max.:
Sollte eine Temperatur > 0 und kleiner 7°C (Registerwert 70) ge-
schrieben werden, so wird von der Steuerung der Wert auf 7°C
festgelegt.
Wenn eine Temperatur > 35°C (Registerwert 350) geschrieben
wird, wird diese automatisch auf 35°C reduziert.
- 0...Heizkreis soll geheizt werden, wenn Vorlaufsoll > 0
1...Heizkreis soll gekühlt werden, wenn Vorlaufsoll > 0 (siehe Vor-
laufsolltemperatur Kühlen)
- 0...Dauerbetrieb
1...Absenkbetrieb
2...Automatik (Zeiteinstellung wird beachtet)
3...Heizkreis ausgeschaltet (nur Frostwache)
* 10 es muss immer der Sollwert * 10 auf die Adresse geschrieben
werden, z.B. Raumsolltemperatur soll 23°C sein  es muss
230 auf die Adresse geschrieben werden
Raumeinfluss muss am Display aktiviert werden!
Wenn 0 geschrieben wird, wird die Raumsolltemperatur über
Modbus ignoriert
es muss immer der Sollwert * 10 auf die Adresse geschrieben
* 10
werden
z.B. Raumisttemperatur extern = 23°C  es muss 230 auf die
Adresse geschrieben werden
diese Adresse wird verwendet wenn die Raumtemperatur über ei-
nen externen Raumfühler an die Steuerung übermittelt werden soll
oder gelesen werden soll
-
die Raumfeuchte von einem externen Regler in %
wird 0 gesendet, wird der Wert über Modbus ignoriert
Voraussetzung
Raumeinfluss Ein/Gleitend + Kühfreigabe Ein
0...Heizen
1...Kühlen
2...Heizen+Kühlen
* 10 siehe Heizkreis 1
- siehe Heizkreis 1
- siehe Heizkreis 1
* 10 siehe Heizkreis 1
* 10 siehe Heizkreis 1
- siehe Heizkreis 1
siehe Heizkreis 1
* 10 siehe Heizkreis 1
- siehe Heizkreis 1
- siehe Heizkreis 1
* 10 siehe Heizkreis 1
* 10 siehe Heizkreis 1
- siehe Heizkreis 1
siehe Heizkreis 1
13 von 16
Bemerkung ab Version
V22.090
V22.090
V
22.090
