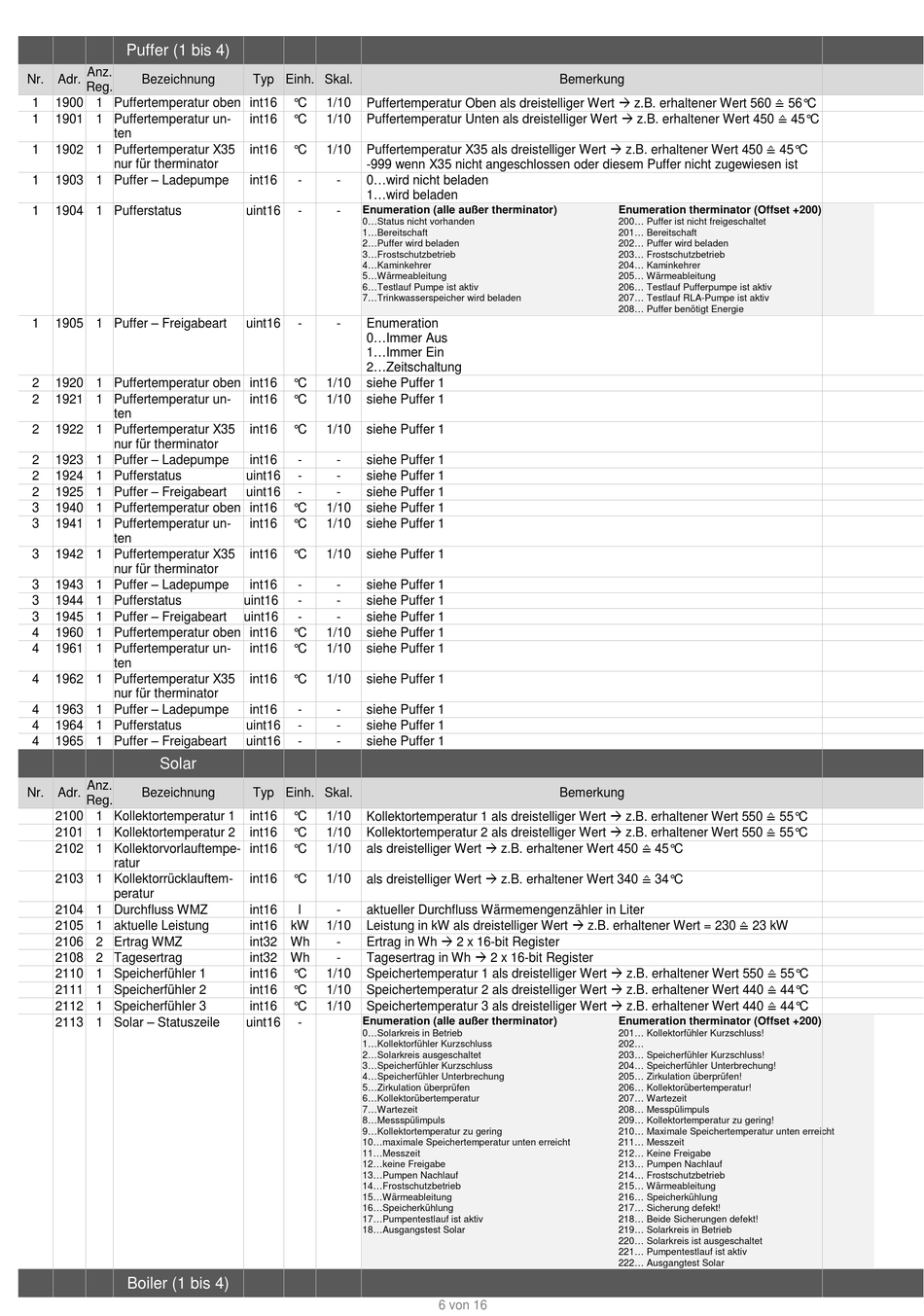

SOLARFOCUS ecomanager-touch Bedienungsanleitung Seite 6

Puffer (1 bis 4)
Anz.
Nr. Adr. Bezeichnung
Reg.
1 1900 1 Puffertemperatur oben int16
1 1901 1 Puffertemperatur un-
ten
1 1902 1 Puffertemperatur X35
nur für therminator
1 1903 1 Puffer – Ladepumpe
1 1904 1 Pufferstatus
1 1905 1 Puffer – Freigabeart
2 1920 1 Puffertemperatur oben int16
2 1921 1 Puffertemperatur un-
ten
2 1922 1 Puffertemperatur X35
nur für therminator
2 1923 1 Puffer – Ladepumpe
2 1924 1 Pufferstatus
2 1925 1 Puffer – Freigabeart
3 1940 1 Puffertemperatur oben int16
3 1941 1 Puffertemperatur un-
ten
3 1942 1 Puffertemperatur X35
nur für therminator
3 1943 1 Puffer – Ladepumpe
3 1944 1 Pufferstatus
3 1945 1 Puffer – Freigabeart
4 1960 1 Puffertemperatur oben int16
4 1961 1 Puffertemperatur un-
ten
4 1962 1 Puffertemperatur X35
nur für therminator
4 1963 1 Puffer – Ladepumpe
4 1964 1 Pufferstatus
4 1965 1 Puffer – Freigabeart
Solar
Anz.
Nr. Adr. Bezeichnung
Reg.
2100 1 Kollektortemperatur 1
2101 1 Kollektortemperatur 2
2102 1 Kollektorvorlauftempe-
ratur
2103 1 Kollektorrücklauftem-
peratur
2104 1 Durchfluss WMZ
2105 1 aktuelle Leistung
2106 2 Ertrag WMZ
2108 2 Tagesertrag
2110 1 Speicherfühler 1
2111 1 Speicherfühler 2
2112 1 Speicherfühler 3
2113 1 Solar – Statuszeile
Boiler (1 bis 4)
Puffertemperatur Oben als dreistelliger Wert  z.B. erhaltener Wert 560 ≙ 56°C
Typ Einh. Skal.
Puffertemperatur Unten als dreistelliger Wert  z.B. erhaltener Wert 450 ≙ 45°C
°C 1/10
int16 °C 1/10 Puffertemperatur X35 als dreistelliger Wert  z.B. erhaltener Wert 450 ≙ 45°C
int16 °C 1/10
-999 wenn X35 nicht angeschlossen oder diesem Puffer nicht zugewiesen ist
int16 - - 0...wird nicht beladen
1...wird beladen
uint16 - - Enumeration (alle außer therminator)
0...Status nicht vorhanden
1...Bereitschaft
2...Puffer wird beladen
3...Frostschutzbetrieb
4...Kaminkehrer
5...Wärmeableitung
6...Testlauf Pumpe ist aktiv
7...Trinkwasserspeicher wird beladen
uint16 - - Enumeration
0...Immer Aus
1...Immer Ein
2...Zeitschaltung
°C 1/10 siehe Puffer 1
int16 °C 1/10 siehe Puffer 1
int16 °C 1/10 siehe Puffer 1
int16 - - siehe Puffer 1
uint16 - - siehe Puffer 1
uint16 - - siehe Puffer 1
°C 1/10 siehe Puffer 1
int16 °C 1/10 siehe Puffer 1
int16 °C 1/10 siehe Puffer 1
int16 - - siehe Puffer 1
uint16 - - siehe Puffer 1
uint16 - - siehe Puffer 1
°C 1/10 siehe Puffer 1
int16 °C 1/10 siehe Puffer 1
int16 °C 1/10 siehe Puffer 1
int16 - - siehe Puffer 1
uint16 - - siehe Puffer 1
uint16 - - siehe Puffer 1
Kollektortemperatur 1 als dreistelliger Wert  z.B. erhaltener Wert 550 ≙ 55°C
Typ Einh. Skal.
Kollektortemperatur 2 als dreistelliger Wert  z.B. erhaltener Wert 550 ≙ 55°C
int16 °C 1/10
als dreistelliger Wert  z.B. erhaltener Wert 450 ≙ 45°C
int16 °C 1/10
int16 °C 1/10
als dreistelliger Wert  z.B. erhaltener Wert 340 ≙ 34°C
int16 °C 1/10
Leistung in kW als dreistelliger Wert  z.B. erhaltener Wert = 230 ≙ 23 kW
int16 l - aktueller Durchfluss Wärmemengenzähler in Liter
int16 kW 1/10
Ertrag in Wh  2 x 16-bit Register
int32 Wh -
Speichertemperatur 1 als dreistelliger Wert  z.B. erhaltener Wert 550 ≙ 55°C
Tagesertrag in Wh  2 x 16-bit Register
int32 Wh -
Speichertemperatur 2 als dreistelliger Wert  z.B. erhaltener Wert 440 ≙ 44°C
int16 °C 1/10
Speichertemperatur 3 als dreistelliger Wert  z.B. erhaltener Wert 440 ≙ 44°C
int16 °C 1/10
int16 °C 1/10
Enumeration (alle außer therminator)
uint16 -
0...Solarkreis in Betrieb
1...Kollektorfühler Kurzschluss
2...Solarkreis ausgeschaltet
3...Speicherfühler Kurzschluss
4...Speicherfühler Unterbrechung
5...Zirkulation überprüfen
6...Kollektorübertemperatur
7...Wartezeit
8...Messspülimpuls
9...Kollektortemperatur zu gering
10...maximale Speichertemperatur unten erreicht
11...Messzeit
12...keine Freigabe
13...Pumpen Nachlauf
14...Frostschutzbetrieb
15...Wärmeableitung
16...Speicherkühlung
17...Pumpentestlauf ist aktiv
18...Ausgangstest Solar
Bemerkung
Bemerkung
6 von 16
Enumeration therminator (Offset +200)
200... Puffer ist nicht freigeschaltet
201... Bereitschaft
202... Puffer wird beladen
203... Frostschutzbetrieb
204... Kaminkehrer
205... Wärmeableitung
206... Testlauf Pufferpumpe ist aktiv
207... Testlauf RLA-Pumpe ist aktiv
208... Puffer benötigt Energie
Enumeration therminator (Offset +200)
201... Kollektorfühler Kurzschluss!
202...
203... Speicherfühler Kurzschluss!
204... Speicherfühler Unterbrechung!
205... Zirkulation überprüfen!
206... Kollektorübertemperatur!
207... Wartezeit
208... Messpülimpuls
209... Kollektortemperatur zu gering!
210... Maximale Speichertemperatur unten erreicht
211... Messzeit
212... Keine Freigabe
213... Pumpen Nachlauf
214... Frostschutzbetrieb
215... Wärmeableitung
216... Speicherkühlung
217... Sicherung defekt!
218... Beide Sicherungen defekt!
219... Solarkreis in Betrieb
220... Solarkreis ist ausgeschaltet
221... Pumpentestlauf ist aktiv
222... Ausgangtest Solar
