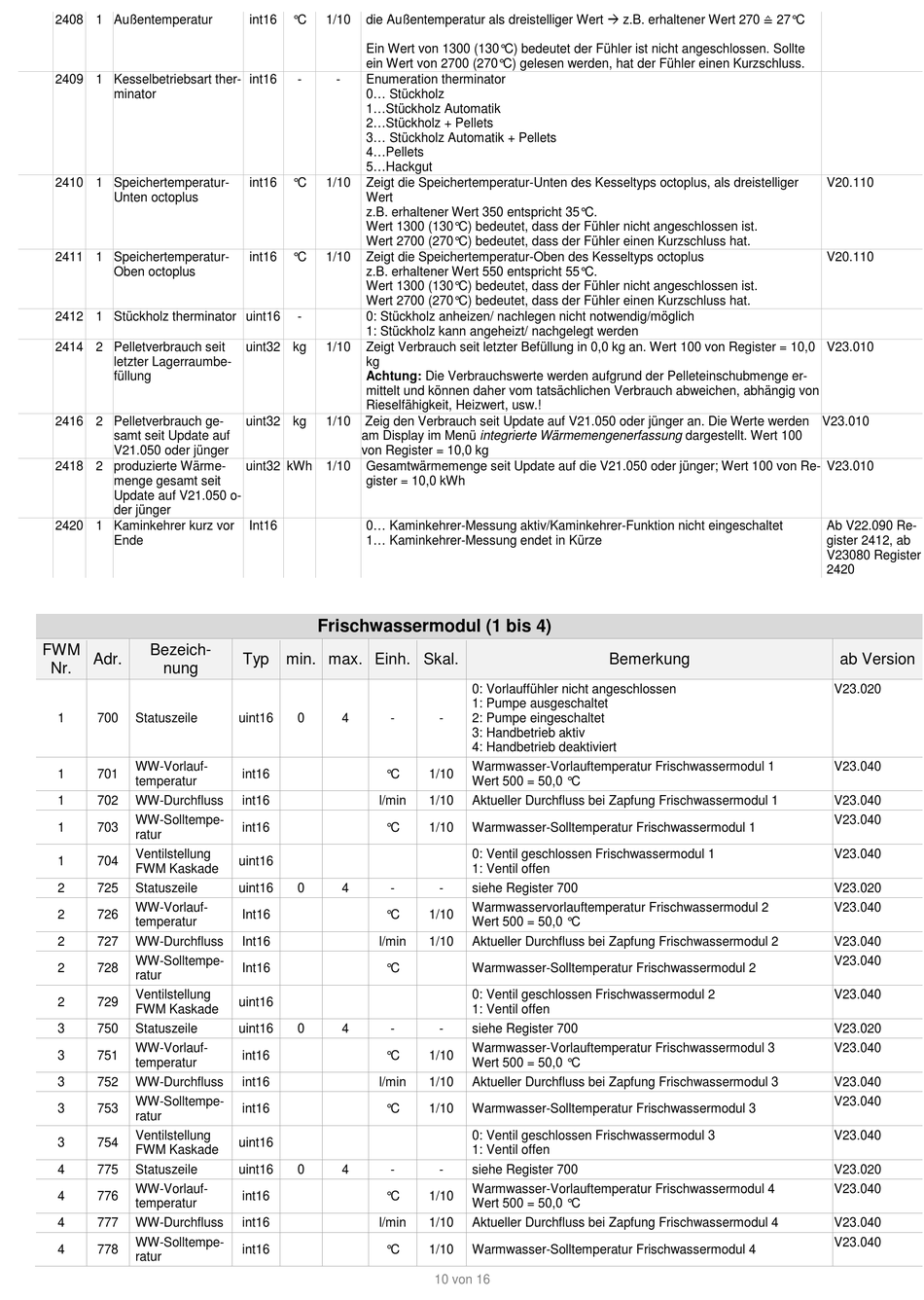

SOLARFOCUS ecomanager-touch Bedienungsanleitung Seite 10

2408 1 Außentemperatur
2409 1 Kesselbetriebsart ther-
minator
2410 1 Speichertemperatur-
Unten octoplus
2411 1 Speichertemperatur-
Oben octoplus
2412 1 Stückholz therminator uint16
2414 2 Pelletverbrauch seit
letzter Lagerraumbe-
füllung
2416 2 Pelletverbrauch ge-
samt seit Update auf
V21.050 oder jünger
2418 2 produzierte Wärme-
menge gesamt seit
Update auf V21.050 o-
der jünger
2420 1 Kaminkehrer kurz vor
Ende
FWM Bezeich-
Adr.
Nr. nung
1 700 Statuszeile
WW-Vorlauf-
1 701
temperatur
1 702 WW-Durchfluss
WW-Solltempe-
1 703
ratur
Ventilstellung
1 704
FWM Kaskade
2 725 Statuszeile
WW-Vorlauf-
2 726
temperatur
2 727 WW-Durchfluss
WW-Solltempe-
2 728
ratur
Ventilstellung
2 729
FWM Kaskade
3 750 Statuszeile
WW-Vorlauf-
3 751
temperatur
3 752 WW-Durchfluss
WW-Solltempe-
3 753
ratur
Ventilstellung
3 754
FWM Kaskade
4 775 Statuszeile
WW-Vorlauf-
4 776
temperatur
4 777 WW-Durchfluss
WW-Solltempe-
4 778
ratur
die Außentemperatur als dreistelliger Wert  z.B. erhaltener Wert 270 ≙ 27°C
int16 °C 1/10
Ein Wert von 1300 (130°C) bedeutet der Fühler ist nicht angeschlossen. Sollte
ein Wert von 2700 (270°C) gelesen werden, hat der Fühler einen Kurzschluss.
int16 - - Enumeration therminator
0... Stückholz
1...Stückholz Automatik
2...Stückholz + Pellets
3... Stückholz Automatik + Pellets
4...Pellets
5...Hackgut
int16 °C 1/10 Zeigt die Speichertemperatur-Unten des Kesseltyps octoplus, als dreistelliger
Wert
z.B. erhaltener Wert 350 entspricht 35°C.
Wert 1300 (130°C) bedeutet, dass der Fühler nicht angeschlossen ist.
Wert 2700 (270°C) bedeutet, dass der Fühler einen Kurzschluss hat.
int16 °C 1/10 Zeigt die Speichertemperatur-Oben des Kesseltyps octoplus
z.B. erhaltener Wert 550 entspricht 55°C.
Wert 1300 (130°C) bedeutet, dass der Fühler nicht angeschlossen ist.
Wert 2700 (270°C) bedeutet, dass der Fühler einen Kurzschluss hat.
- 0: Stückholz anheizen/ nachlegen nicht notwendig/möglich
1: Stückholz kann angeheizt/ nachgelegt werden
uint32 kg 1/10 Zeigt Verbrauch seit letzter Befüllung in 0,0 kg an. Wert 100 von Register = 10,0
kg
Achtung: Die Verbrauchswerte werden aufgrund der Pelleteinschubmenge er-
mittelt und können daher vom tatsächlichen Verbrauch abweichen, abhängig von
Rieselfähigkeit, Heizwert, usw.!
uint32 kg 1/10 Zeig den Verbrauch seit Update auf V21.050 oder jünger an. Die Werte werden
am Display im Menü integrierte Wärmemengenerfassung dargestellt. Wert 100
von Register = 10,0 kg
uint32 kWh 1/10 Gesamtwärmemenge seit Update auf die V21.050 oder jünger; Wert 100 von Re-
gister = 10,0 kWh
Int16 0... Kaminkehrer-Messung aktiv/Kaminkehrer-Funktion nicht eingeschaltet
1... Kaminkehrer-Messung endet in Kürze
Frischwassermodul (1 bis 4)
Typ min. max. Einh. Skal.
uint16 0 4 -
int16 °C
int16 l/min
int16 °C
uint16
uint16 0 4 -
Int16 °C
Int16 l/min
Int16 °C
uint16
uint16 0 4 -
int16 °C
int16 l/min
int16 °C
uint16
uint16 0 4 -
int16 °C
int16 l/min
int16 °C
0: Vorlauffühler nicht angeschlossen
1: Pumpe ausgeschaltet
- 2: Pumpe eingeschaltet
3: Handbetrieb aktiv
4: Handbetrieb deaktiviert
Warmwasser-Vorlauftemperatur Frischwassermodul 1
1/10
Wert 500 = 50,0 °C
1/10 Aktueller Durchfluss bei Zapfung Frischwassermodul 1
1/10 Warmwasser-Solltemperatur Frischwassermodul 1
0: Ventil geschlossen Frischwassermodul 1
1: Ventil offen
- siehe Register 700
Warmwasservorlauftemperatur Frischwassermodul 2
1/10
Wert 500 = 50,0 °C
1/10 Aktueller Durchfluss bei Zapfung Frischwassermodul 2
Warmwasser-Solltemperatur Frischwassermodul 2
0: Ventil geschlossen Frischwassermodul 2
1: Ventil offen
- siehe Register 700
Warmwasser-Vorlauftemperatur Frischwassermodul 3
1/10
Wert 500 = 50,0 °C
1/10 Aktueller Durchfluss bei Zapfung Frischwassermodul 3
1/10 Warmwasser-Solltemperatur Frischwassermodul 3
0: Ventil geschlossen Frischwassermodul 3
1: Ventil offen
- siehe Register 700
Warmwasser-Vorlauftemperatur Frischwassermodul 4
1/10
Wert 500 = 50,0 °C
1/10 Aktueller Durchfluss bei Zapfung Frischwassermodul 4
1/10 Warmwasser-Solltemperatur Frischwassermodul 4
10 von 16
Bemerkung
V20.110
V20.110
V23.010
V23.010
V23.010
Ab V22.090 Re-
gister 2412, ab
V23080 Register
2420
ab Version
V23.020
V23.040
V23.040
V23.040
V23.040
V23.020
V23.040
V23.040
V23.040
V23.040
V23.020
V23.040
V23.040
V23.040
V23.040
V23.020
V23.040
V23.040
V23.040
