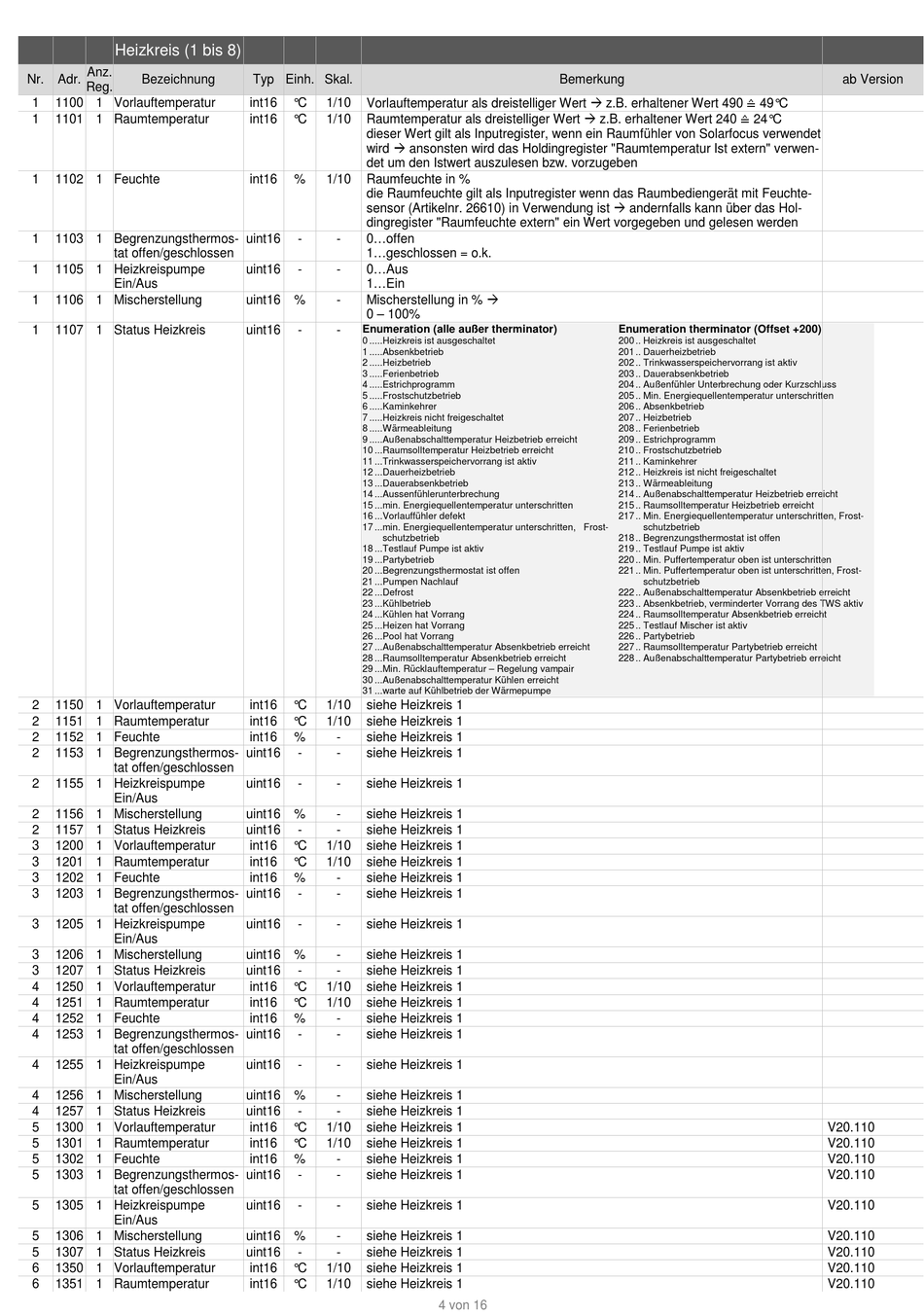

SOLARFOCUS ecomanager-touch Bedienungsanleitung Seite 4

Heizkreis (1 bis 8)
Anz.
Nr. Adr. Bezeichnung
Reg.
1 1100 1 Vorlauftemperatur
1 1101 1 Raumtemperatur
1 1102 1 Feuchte
1 1103 1 Begrenzungsthermos-
tat offen/geschlossen
1 1105 1 Heizkreispumpe
Ein/Aus
1 1106 1 Mischerstellung
1 1107 1 Status Heizkreis
2 1150 1 Vorlauftemperatur
2 1151 1 Raumtemperatur
2 1152 1 Feuchte
2 1153 1 Begrenzungsthermos-
tat offen/geschlossen
2 1155 1 Heizkreispumpe
Ein/Aus
2 1156 1 Mischerstellung
2 1157 1 Status Heizkreis
3 1200 1 Vorlauftemperatur
3 1201 1 Raumtemperatur
3 1202 1 Feuchte
3 1203 1 Begrenzungsthermos-
tat offen/geschlossen
3 1205 1 Heizkreispumpe
Ein/Aus
3 1206 1 Mischerstellung
3 1207 1 Status Heizkreis
4 1250 1 Vorlauftemperatur
4 1251 1 Raumtemperatur
4 1252 1 Feuchte
4 1253 1 Begrenzungsthermos-
tat offen/geschlossen
4 1255 1 Heizkreispumpe
Ein/Aus
4 1256 1 Mischerstellung
4 1257 1 Status Heizkreis
5 1300 1 Vorlauftemperatur
5 1301 1 Raumtemperatur
5 1302 1 Feuchte
5 1303 1 Begrenzungsthermos-
tat offen/geschlossen
5 1305 1 Heizkreispumpe
Ein/Aus
5 1306 1 Mischerstellung
5 1307 1 Status Heizkreis
6 1350 1 Vorlauftemperatur
6 1351 1 Raumtemperatur
Vorlauftemperatur als dreistelliger Wert  z.B. erhaltener Wert 490 ≙ 49°C
Typ Einh. Skal.
Raumtemperatur als dreistelliger Wert  z.B. erhaltener Wert 240 ≙ 24°C
int16 °C 1/10
int16 °C 1/10
dieser Wert gilt als Inputregister, wenn ein Raumfühler von Solarfocus verwendet
wird  ansonsten wird das Holdingregister "Raumtemperatur Ist extern" verwen-
det um den Istwert auszulesen bzw. vorzugeben
int16 % 1/10 Raumfeuchte in %
die Raumfeuchte gilt als Inputregister wenn das Raumbediengerät mit Feuchte-
sensor (Artikelnr. 26610) in Verwendung ist  andernfalls kann über das Hol-
dingregister "Raumfeuchte extern" ein Wert vorgegeben und gelesen werden
uint16 - - 0...offen
1...geschlossen = o.k.
uint16 - - 0...Aus
1...Ein
Mischerstellung in % 
uint16 % -
0 – 100%
Enumeration (alle außer therminator)
uint16 - -
0 .....Heizkreis ist ausgeschaltet
1 .....Absenkbetrieb
2 .....Heizbetrieb
3 .....Ferienbetrieb
4 .....Estrichprogramm
5 .....Frostschutzbetrieb
6 .....Kaminkehrer
7 .....Heizkreis nicht freigeschaltet
8 .....Wärmeableitung
9 .....Außenabschalttemperatur Heizbetrieb erreicht
10 ...Raumsolltemperatur Heizbetrieb erreicht
11 ...Trinkwasserspeichervorrang ist aktiv
12 ...Dauerheizbetrieb
13 ...Dauerabsenkbetrieb
14 ...Aussenfühlerunterbrechung
15 ...min. Energiequellentemperatur unterschritten
16 ...Vorlauffühler defekt
17 ...min. Energiequellentemperatur unterschritten, Frost-
schutzbetrieb
18 ...Testlauf Pumpe ist aktiv
19 ...Partybetrieb
20 ...Begrenzungsthermostat ist offen
21 ...Pumpen Nachlauf
22 ...Defrost
23 ...Kühlbetrieb
24 ...Kühlen hat Vorrang
25 ...Heizen hat Vorrang
26 ...Pool hat Vorrang
27 ...Außenabschalttemperatur Absenkbetrieb erreicht
28 ...Raumsolltemperatur Absenkbetrieb erreicht
29 ...Min. Rücklauftemperatur – Regelung vampair
30 ...Außenabschalttemperatur Kühlen erreicht
31 ...warte auf Kühlbetrieb der Wärmepumpe
int16 °C 1/10 siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
int16 % - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
uint16 % - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
int16 % - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
uint16 % - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
int16 % - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
uint16 % - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
int16 % - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
uint16 % - siehe Heizkreis 1
uint16 - - siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
int16 °C 1/10 siehe Heizkreis 1
Bemerkung
4 von 16
Enumeration therminator (Offset +200)
200 .. Heizkreis ist ausgeschaltet
201 .. Dauerheizbetrieb
202 .. Trinkwasserspeichervorrang ist aktiv
203 .. Dauerabsenkbetrieb
204 .. Außenfühler Unterbrechung oder Kurzschluss
205 .. Min. Energiequellentemperatur unterschritten
206 .. Absenkbetrieb
207 .. Heizbetrieb
208 .. Ferienbetrieb
209 .. Estrichprogramm
210 .. Frostschutzbetrieb
211 .. Kaminkehrer
212 .. Heizkreis ist nicht freigeschaltet
213 .. Wärmeableitung
214 .. Außenabschalttemperatur Heizbetrieb erreicht
215 .. Raumsolltemperatur Heizbetrieb erreicht
217 .. Min. Energiequellentemperatur unterschritten, Frost-
schutzbetrieb
218 .. Begrenzungsthermostat ist offen
219 .. Testlauf Pumpe ist aktiv
220 .. Min. Puffertemperatur oben ist unterschritten
221 .. Min. Puffertemperatur oben ist unterschritten, Frost-
schutzbetrieb
222 .. Außenabschalttemperatur Absenkbetrieb erreicht
223 .. Absenkbetrieb, verminderter Vorrang des TWS aktiv
224 .. Raumsolltemperatur Absenkbetrieb erreicht
225 .. Testlauf Mischer ist aktiv
226 .. Partybetrieb
227 .. Raumsolltemperatur Partybetrieb erreicht
228 .. Außenabschalttemperatur Partybetrieb erreicht
ab Version
V20.110
V20.110
V20.110
V20.110
V20.110
V20.110
V20.110
V20.110
V20.110
