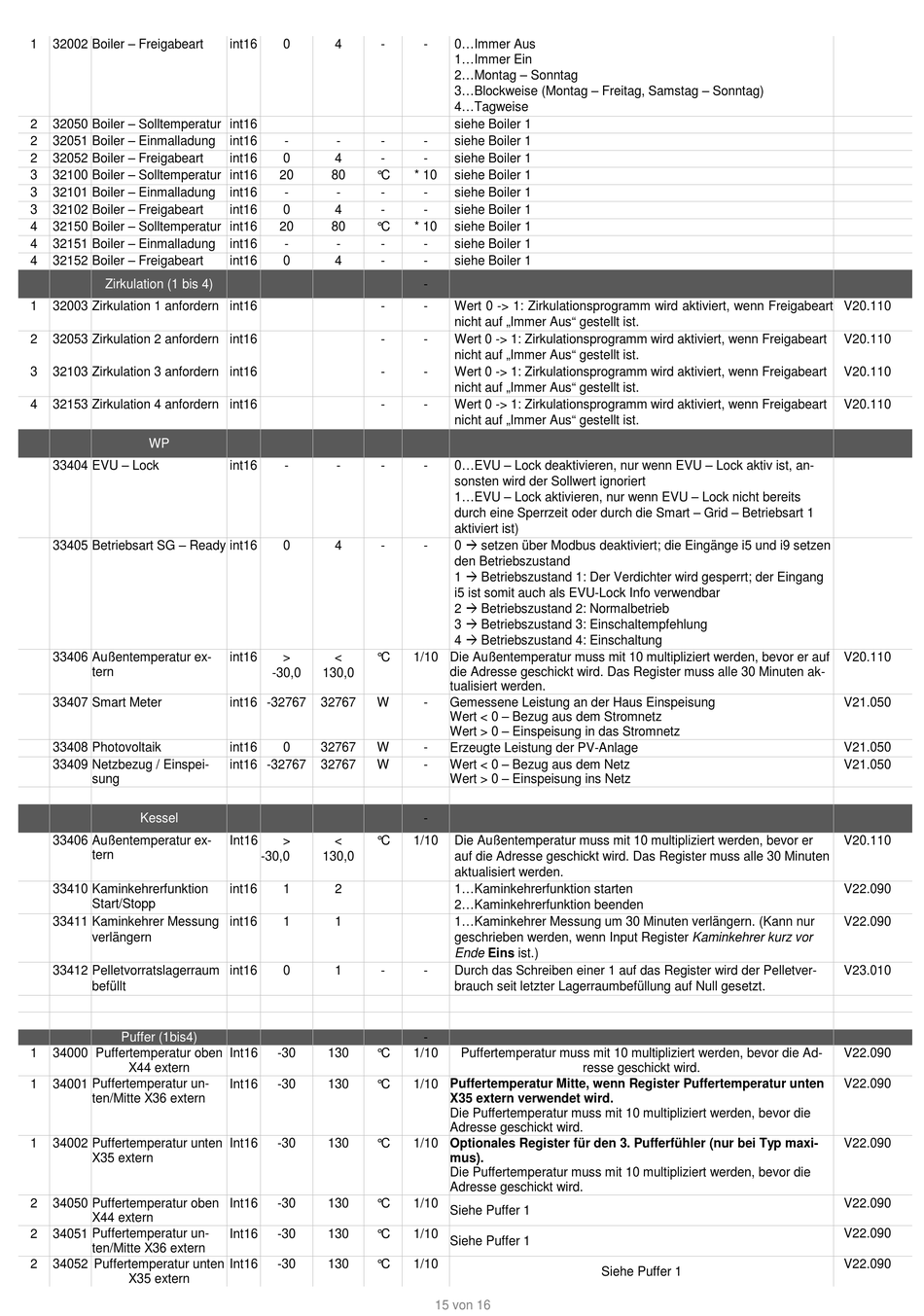

SOLARFOCUS ecomanager-touch Bedienungsanleitung Seite 15

1 32002 Boiler – Freigabeart
2 32050 Boiler – Solltemperatur int16
2 32051 Boiler – Einmalladung
2 32052 Boiler – Freigabeart
3 32100 Boiler – Solltemperatur int16
3 32101 Boiler – Einmalladung
3 32102 Boiler – Freigabeart
4 32150 Boiler – Solltemperatur int16
4 32151 Boiler – Einmalladung
4 32152 Boiler – Freigabeart
Zirkulation (1 bis 4)
1 32003 Zirkulation 1 anfordern int16
2 32053 Zirkulation 2 anfordern int16
3 32103 Zirkulation 3 anfordern int16
4 32153 Zirkulation 4 anfordern int16
WP
33404 EVU – Lock
33405 Betriebsart SG – Ready int16
33406 Außentemperatur ex-
tern
33407 Smart Meter
33408 Photovoltaik
33409 Netzbezug / Einspei-
sung
Kessel
33406 Außentemperatur ex-
tern
33410 Kaminkehrerfunktion
Start/Stopp
33411 Kaminkehrer Messung
verlängern
33412 Pelletvorratslagerraum
befüllt
Puffer (1bis4)
1 34000 Puffertemperatur oben
X44 extern
1 34001 Puffertemperatur un-
ten/Mitte X36 extern
1 34002 Puffertemperatur unten
X35 extern
2 34050 Puffertemperatur oben
X44 extern
2 34051 Puffertemperatur un-
ten/Mitte X36 extern
2 34052 Puffertemperatur unten
X35 extern
int16 0 4 -
int16 - - -
int16 0 4 -
20 80 °C
int16 - - -
int16 0 4 -
20 80 °C
int16 - - -
int16 0 4 -
-
-
-
-
int16 - - -
0 4 -
int16 > < °C
-30,0 130,0
int16 -32767 32767 W
int16 0 32767 W
int16 -32767 32767 W
Int16 > < °C
-30,0 130,0
int16 1 2
int16 1 1
int16 0 1 -
Int16 -30 130 °C
Int16 -30 130 °C
Int16 -30 130 °C
Int16 -30 130 °C
Int16 -30 130 °C
Int16 -30 130 °C
- 0...Immer Aus
1...Immer Ein
2...Montag – Sonntag
3...Blockweise (Montag – Freitag, Samstag – Sonntag)
4...Tagweise
siehe Boiler 1
- siehe Boiler 1
- siehe Boiler 1
* 10 siehe Boiler 1
- siehe Boiler 1
- siehe Boiler 1
* 10 siehe Boiler 1
- siehe Boiler 1
- siehe Boiler 1
-
- Wert 0 -> 1: Zirkulationsprogramm wird aktiviert, wenn Freigabeart
nicht auf „Immer Aus" gestellt ist.
- Wert 0 -> 1: Zirkulationsprogramm wird aktiviert, wenn Freigabeart
nicht auf „Immer Aus" gestellt ist.
- Wert 0 -> 1: Zirkulationsprogramm wird aktiviert, wenn Freigabeart
nicht auf „Immer Aus" gestellt ist.
- Wert 0 -> 1: Zirkulationsprogramm wird aktiviert, wenn Freigabeart
nicht auf „Immer Aus" gestellt ist.
- 0...EVU – Lock deaktivieren, nur wenn EVU – Lock aktiv ist, an-
sonsten wird der Sollwert ignoriert
1...EVU – Lock aktivieren, nur wenn EVU – Lock nicht bereits
durch eine Sperrzeit oder durch die Smart – Grid – Betriebsart 1
aktiviert ist)
0  setzen über Modbus deaktiviert; die Eingänge i5 und i9 setzen
-
den Betriebszustand
1  Betriebszustand 1: Der Verdichter wird gesperrt; der Eingang
i5 ist somit auch als EVU-Lock Info verwendbar
2  Betriebszustand 2: Normalbetrieb
3  Betriebszustand 3: Einschaltempfehlung
4  Betriebszustand 4: Einschaltung
1/10 Die Außentemperatur muss mit 10 multipliziert werden, bevor er auf
die Adresse geschickt wird. Das Register muss alle 30 Minuten ak-
tualisiert werden.
- Gemessene Leistung an der Haus Einspeisung
Wert < 0 – Bezug aus dem Stromnetz
Wert > 0 – Einspeisung in das Stromnetz
- Erzeugte Leistung der PV-Anlage
- Wert < 0 – Bezug aus dem Netz
Wert > 0 – Einspeisung ins Netz
-
1/10 Die Außentemperatur muss mit 10 multipliziert werden, bevor er
auf die Adresse geschickt wird. Das Register muss alle 30 Minuten
aktualisiert werden.
1...Kaminkehrerfunktion starten
2...Kaminkehrerfunktion beenden
1...Kaminkehrer Messung um 30 Minuten verlängern. (Kann nur
geschrieben werden, wenn Input Register Kaminkehrer kurz vor
Ende Eins ist.)
- Durch das Schreiben einer 1 auf das Register wird der Pelletver-
brauch seit letzter Lagerraumbefüllung auf Null gesetzt.
-
1/10 Puffertemperatur muss mit 10 multipliziert werden, bevor die Ad-
resse geschickt wird.
1/10 Puffertemperatur Mitte, wenn Register Puffertemperatur unten
X35 extern verwendet wird.
Die Puffertemperatur muss mit 10 multipliziert werden, bevor die
Adresse geschickt wird.
1/10 Optionales Register für den 3. Pufferfühler (nur bei Typ maxi-
mus).
Die Puffertemperatur muss mit 10 multipliziert werden, bevor die
Adresse geschickt wird.
1/10
Siehe Puffer 1
1/10
Siehe Puffer 1
1/10
15 von 16
Siehe Puffer 1
