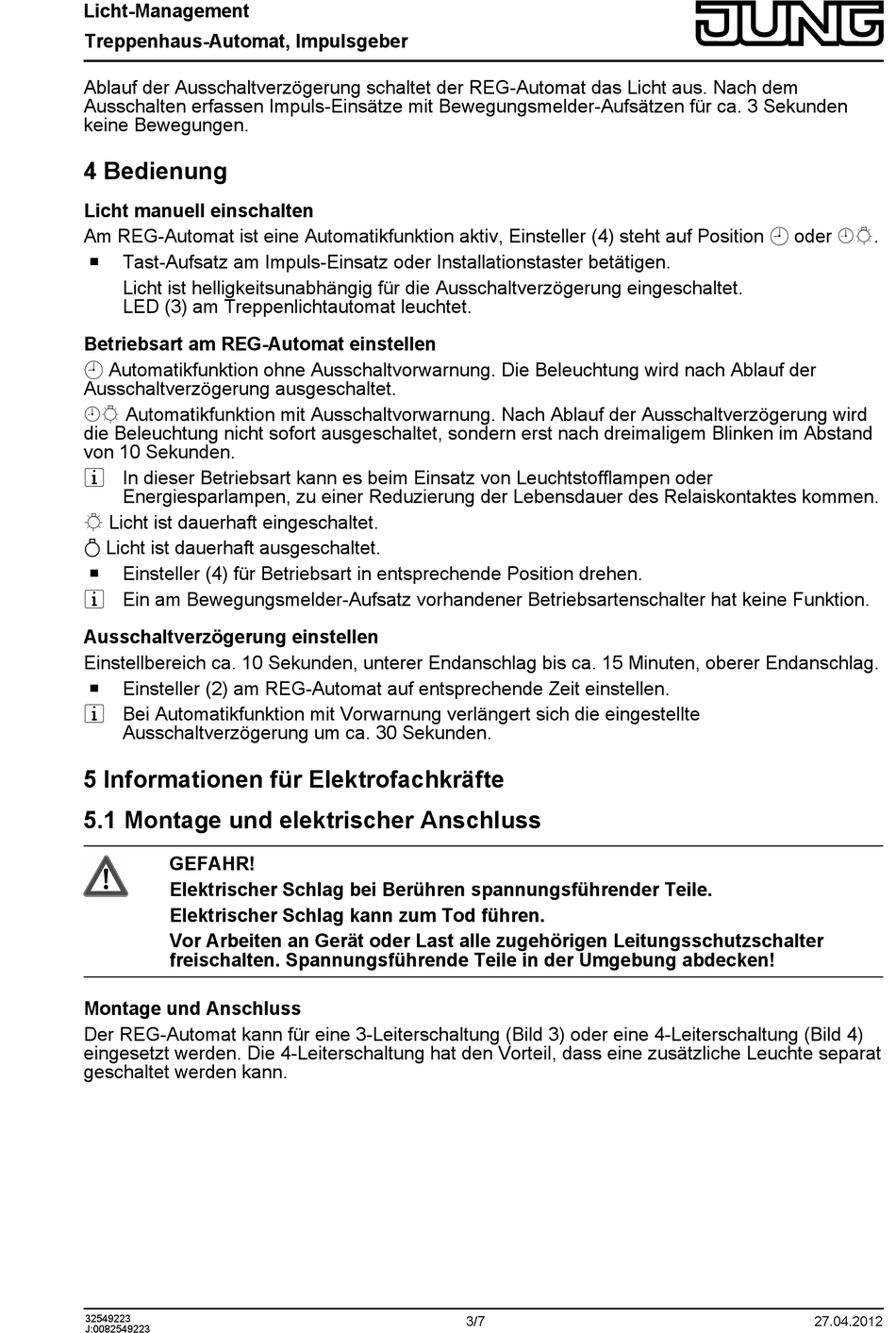

Licht-Management
Treppenhaus-Automat, Impulsgeber
Ablauf der Ausschaltverzögerung schaltet der REG-Automat das Licht aus. Nach dem
Ausschalten erfassen Impuls-Einsätze mit Bewegungsmelder-Aufsätzen für ca. 3 Sekunden
keine Bewegungen.
4 Bedienung
Licht manuell einschalten
Am REG-Automat ist eine Automatikfunktion aktiv, Einsteller (4) steht auf Position „ oder €.
o
Tast-Aufsatz am Impuls-Einsatz oder Installationstaster betätigen.
Licht ist helligkeitsunabhängig für die Ausschaltverzögerung eingeschaltet.
LED (3) am Treppenlichtautomat leuchtet.
Betriebsart am REG-Automat einstellen
„ Automatikfunktion ohne Ausschaltvorwarnung. Die Beleuchtung wird nach Ablauf der
Ausschaltverzögerung ausgeschaltet.
€ Automatikfunktion mit Ausschaltvorwarnung. Nach Ablauf der Ausschaltverzögerung wird
die Beleuchtung nicht sofort ausgeschaltet, sondern erst nach dreimaligem Blinken im Abstand
von 10 Sekunden.
i In dieser Betriebsart kann es beim Einsatz von Leuchtstofflampen oder
Energiesparlampen, zu einer Reduzierung der Lebensdauer des Relaiskontaktes kommen.
‚ Licht ist dauerhaft eingeschaltet.
ƒ Licht ist dauerhaft ausgeschaltet.
o
Einsteller (4) für Betriebsart in entsprechende Position drehen.
i Ein am Bewegungsmelder-Aufsatz vorhandener Betriebsartenschalter hat keine Funktion.
Ausschaltverzögerung einstellen
Einstellbereich ca. 10 Sekunden, unterer Endanschlag bis ca. 15 Minuten, oberer Endanschlag.
o
Einsteller (2) am REG-Automat auf entsprechende Zeit einstellen.
i Bei Automatikfunktion mit Vorwarnung verlängert sich die eingestellte
Ausschaltverzögerung um ca. 30 Sekunden.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Montage und Anschluss
Der REG-Automat kann für eine 3-Leiterschaltung (Bild 3) oder eine 4-Leiterschaltung (Bild 4)
eingesetzt werden. Die 4-Leiterschaltung hat den Vorteil, dass eine zusätzliche Leuchte separat
geschaltet werden kann.
32549223
J:0082549223
3/7
27.04.2012
