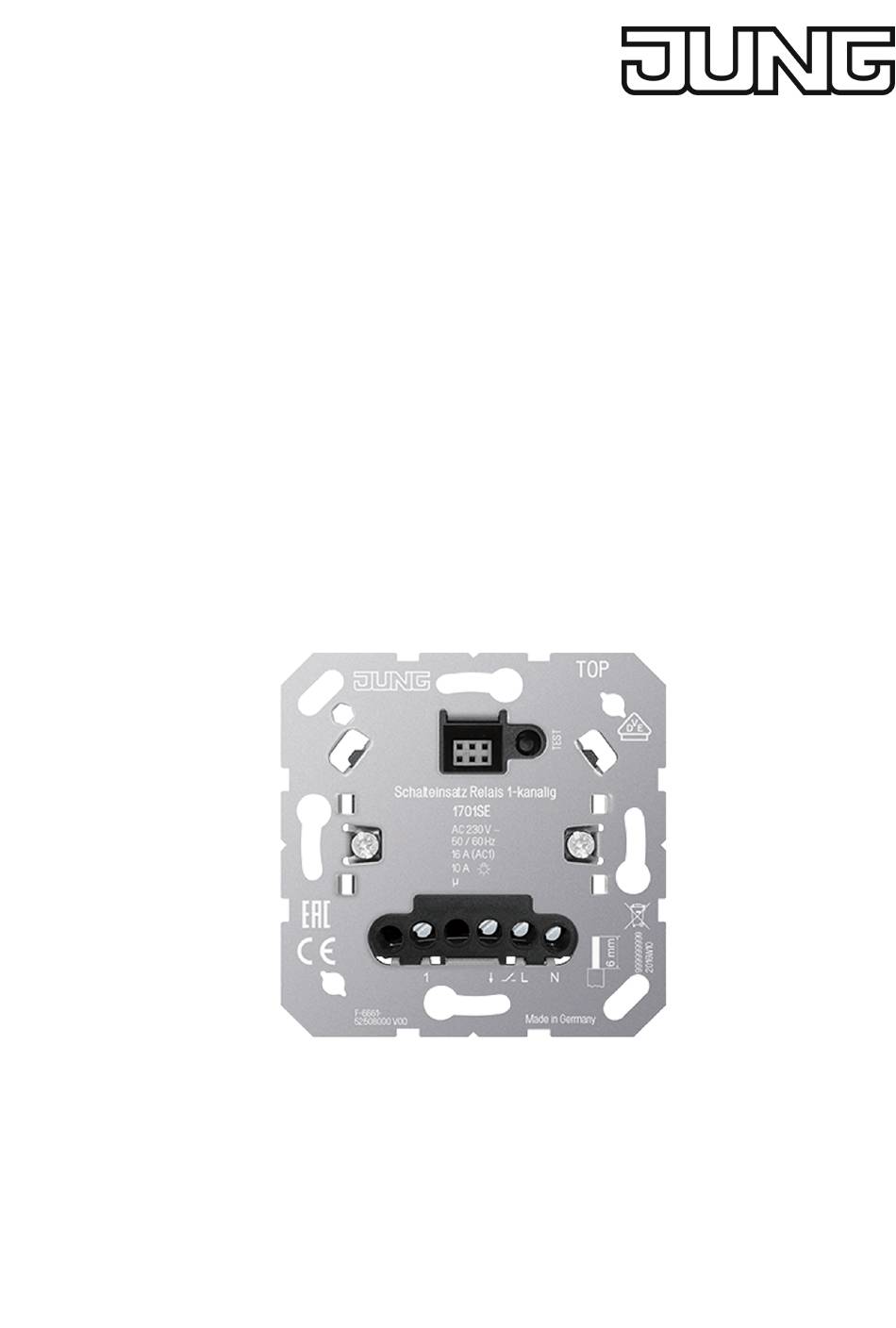

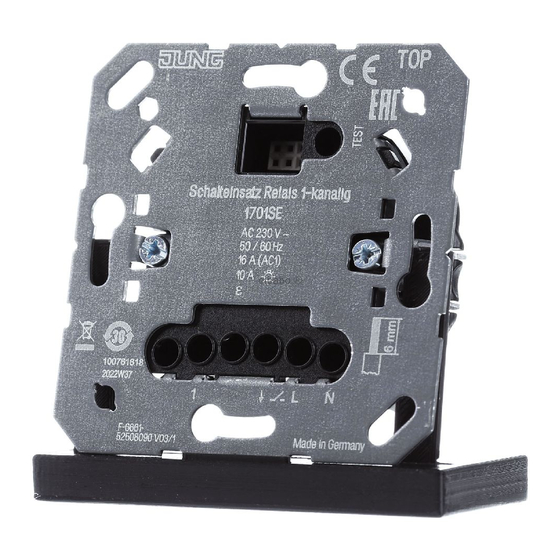

- Seite 1 Bedienungsanleitung Schalteinsatz Relais 1-kanalig Art.-Nr. 1701SE ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 25.08.2022 82597453 J0082597453 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Schalteinsatz Relais 1-kanalig Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Bestimmungsgemäßer Gebrauch .................. 3 Bedienung ......................... 3 Informationen für Elektrofachkräfte ................... 4 Technische Daten ...................... 6 Gewährleistung ......................... 7 82597453 2 / 7 25.08.2022 J0082597453... -
Seite 3: Sicherheitshinweise
Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellan- trieben in Kombination mit einem Raumthermostat-Aufsatz oder KNX RF Tas- – Betrieb mit geeignetem Aufsatz aus den Systemen LB-Management, JUNG HOME, eNet und KNX RF – Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften –... -
Seite 4: Informationen Für Elektrofachkräfte
Schalteinsatz Relais 1-kanalig Informationen für Elektrofachkräfte GEFAHR! Lebensgefahr durch elektrischen Schlag. Gerät freischalten. Spannungsführende Teile abdecken. Gerät anschließen und montieren Bild 1: Anschlussplan mit optionalen Nebenstellen Bild 2: Klemmbarer Leitungsquerschnitt ￭ Schalteinsatz (2) gemäß Anschlussplan anschließen (siehe Bild 1). Dabei klemmbare Leitungsquerschnitte beachten (siehe Bild 2). ￭... - Seite 5 Schalteinsatz Relais 1-kanalig Beleuchtete Taster müssen über eine separate N-Klemme verfügen. ￭ Schalteinsatz in Gerätedose montieren, Anschlussklemmen müssen unten lie- gen. Aufsatz nicht unter Spannung aufstecken oder tauschen, sonst kann es zur Fehlfunktion kommen. ￭ Rahmen und Aufsatz aufstecken. ￭ Netzspannung einschalten.
-
Seite 6: Technische Daten
Schalteinsatz Relais 1-kanalig Bild 3: Anschlussplan in Kombination mit Raumthermostat-Aufsatz oder KNX RF Taster Schaltkontakt zum Umschalten in den Kühlbetrieb Elektrische Fußbodenheizung (max. 16 A) oder elektrothermische Stellan- triebe Liegen 230 V am Nebenstellen-Eingang 1, ist der Kühlbetrieb aktiv. Technische Daten Nennspannung AC 230 V ~ Netzfrequenz... -
Seite 7: Gewährleistung
Anzahl Nebenstellen 2-Draht, Taster unbegrenzt 3-Draht, Drehnebenstelle Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de...
