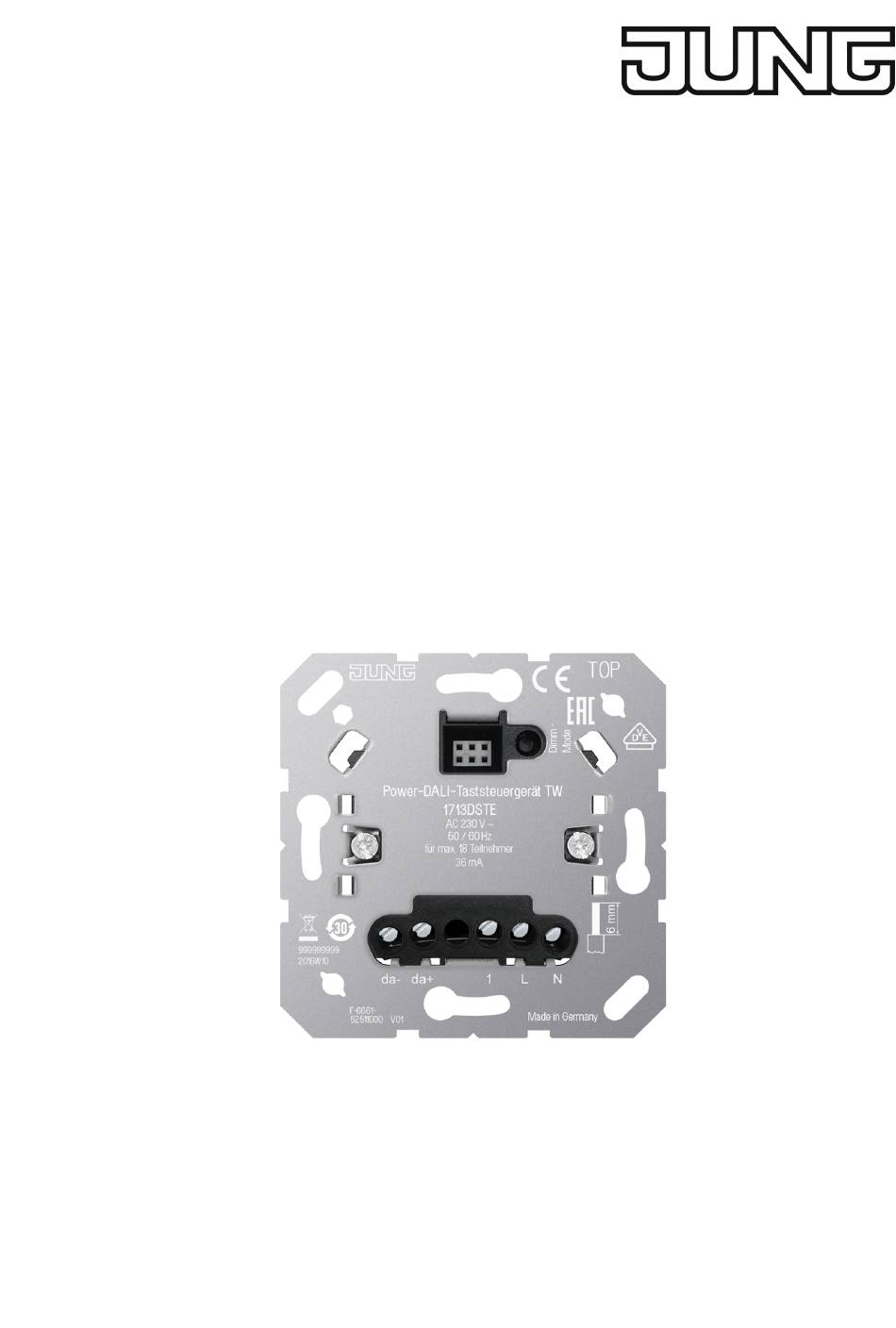

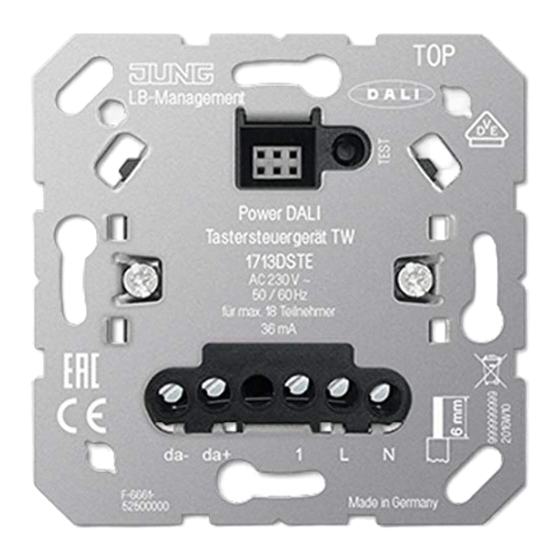

- Seite 1 Bedienungsanleitung Power-DALI-Taststeuergerät TW Art.-Nr. 1713DSTE ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 19.08.2022 82598933 J0082598933 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Power-DALI-Taststeuergerät TW Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Bestimmungsgemäßer Gebrauch .................. 3 Bedienung ......................... 3 Informationen für Elektrofachkräfte ................... 5 Technische Daten ...................... 8 Gewährleistung ......................... 9 82598933 2 / 9 19.08.2022 J0082598933... -
Seite 3: Sicherheitshinweise
– Montage in Gerätedose mit Abmessungen nach DIN 49073 – Betrieb mit geeignetem Aufsatz aus den Systemen LB-Management, JUNG HOME, eNet und KNX RF Bei der Kombination mit anderen DALI-Steuerungen kann ein fehlerfreies Zu- sammenwirken nicht garantiert werden und ist daher nicht zu empfehlen. - Seite 4 Power-DALI-Taststeuergerät TW Licht schalten ￭ Bedienaufsatz kurz drücken: Licht wird mit der zuletzt eingestellten Helligkeit/ Farbtemperatur oder einer gespeicherten Helligkeit/Farbtemperatur einge- schaltet oder ausgeschaltet. ￭ Bedienaufsatz unten lang drücken: Licht wird mit Minimalhelligkeit eingeschal- tet. Helligkeit einstellen ￭ Bedienaufsatz oben oder unten lang drücken. Farbtemperatur einstellen ￭...
-
Seite 5: Informationen Für Elektrofachkräfte
Power-DALI-Taststeuergerät TW ￭ Doppelklick am Taster durchführen: Modus zum Verändern der Farbtempera- tur wird aufgerufen. Bei jeder neuen langen Betätigung wechselt die Richtung in der sich die Farbtemperatur ändert. Nach einer Minute ohne Bedienung wechselt der Einsatz wieder in den Nor- malbetrieb. - Seite 6 Power-DALI-Taststeuergerät TW Taste Test DALI-Teilnehmer 3-Draht-Nebenstelle 2-Draht-Nebenstelle Taster, Schließerkontakt DALI-Leitung: Typ, Querschnitt und Verlegung gemäß Bestimmungen für 250-V-Lei- tungen. DALI- und Netzspannungsadern können gemeinsam in einer Leitung, z. B. NYM 5x1,5 mm², geführt werden. ￭ DALI-Einsatz (1) und DALI-Teilnehmer (4) gemäß Anschlussplan anschließen (siehe Bild 1).
- Seite 7 Power-DALI-Taststeuergerät TW Bild 3: Parallelschalten von DALI-Einsätzen Beim parallelschalten von DALI-Einsätzen ist der Betrieb mit Bewegungsmel- der- oder Präsenzmelder-Aufsätzen nicht möglich. Minimalhelligkeit und Farbtemperaturgrenzen an die Leuchte anpassen Voraussetzung: Licht ist eingeschaltet. Taste Test (3) länger als 4 Sekunden drücken, bis die LED (2) grün leuchtet. ￭...
-
Seite 8: Technische Daten
Power-DALI-Taststeuergerät TW ￭ Um die kälteste Farbtemperatur einzustellen, die Taste Test kürzer als eine Sekunde drücken. Die LED leuchtet blau und die Leuchte schaltet auf die kälteste Farbtempera- tur. Zum Verändern der kältesten Farbtemperatur die Taste Test länger als eine ￭... -
Seite 9: Gewährleistung
3-Draht, Drehnebenstelle Gesamtlänge Nebenstellenleitung max. 100 m Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de...
