Montagesatz montieren
3.4

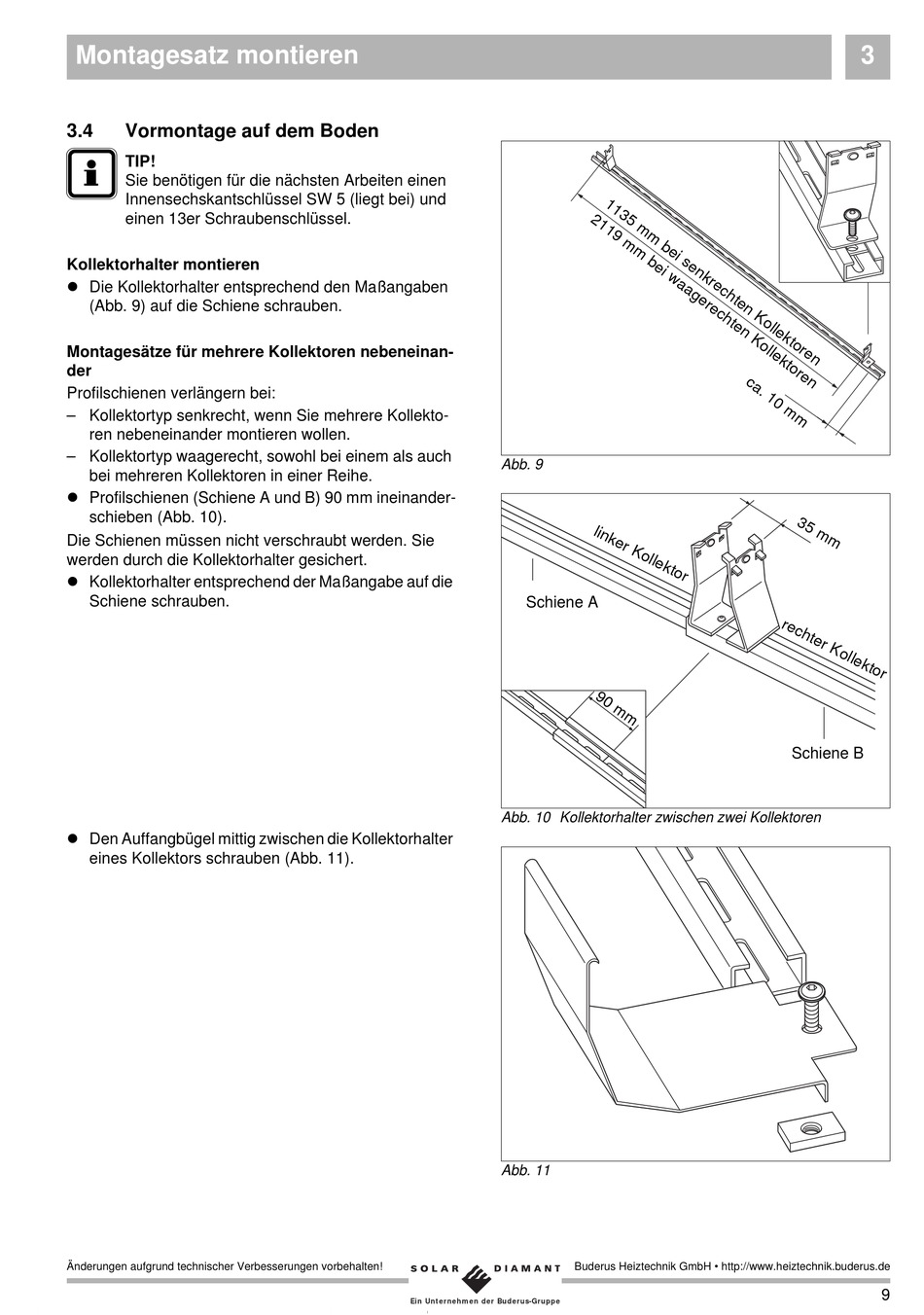

Vormontage auf dem Boden

I TIP!
Sie benötigen für die nächsten Arbeiten einen
Innensechskantschlüssel SW 5 (liegt bei) und
einen 13er Schraubenschlüssel.
Kollektorhalter montieren
l Die Kollektorhalter entsprechend den Maßangaben
(Abb. 9) auf die Schiene schrauben.
Montagesätze für mehrere Kollektoren nebeneinan-
der
Profilschienen verlängern bei:
– Kollektortyp senkrecht, wenn Sie mehrere Kollekto-
ren nebeneinander montieren wollen.
– Kollektortyp waagerecht, sowohl bei einem als auch
bei mehreren Kollektoren in einer Reihe.
l Profilschienen (Schiene A und B) 90 mm ineinander-
schieben (Abb. 10).
Die Schienen müssen nicht verschraubt werden. Sie
werden durch die Kollektorhalter gesichert.
l Kollektorhalter entsprechend der Maßangabe auf die
Schiene schrauben.
l Den Auffangbügel mittig zwischen die Kollektorhalter
eines Kollektors schrauben (Abb. 11).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Abb. 9
Schiene A
Abb. 10 Kollektorhalter zwischen zwei Kollektoren
Abb. 11
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Ein Unt er nehm en der Buderus-Gruppe
3
Schiene B
