Die drei Öffnungen/Kunststoff-Verschlussmuttern müssen dabei nach unten
zum Boden hin zeigen.
Am oberen Rand etwa in der Mitte ist die Platine des Funkempfängers.
Berühren Sie sie nicht, achten Sie bei der späteren Installation darauf, dass die
starren Installationskabel die Platine nicht beschädigen!
• Auf der Platine im Gehäuse der Markisensteuerung finden Sie unten vier Schraub-
klemmenblöcke.
An diese werden die Installationskabel angeschlossen.

Bitte beachten Sie:
Der Netzanschluss in der Markisensteuerung (KL1, der linke der vier Schraub-
klemmenblöcke) dient ausschließlich zur Stromversorgung der Markisen-
steuerung selbst.
Es erfolgt hierüber keine Stromversorgung der Verbraucher!
Lediglich die sonst zu Tastern, Schaltern oder Steuerungen führenden Kabel sind an die
Schraubklemmenblöcke KL2, KL3 und KL4 anzuschließen („A" = Internes Netzteil, „B" =
Steuerelektronik):
8
A
KL1
L N PE
L N PE

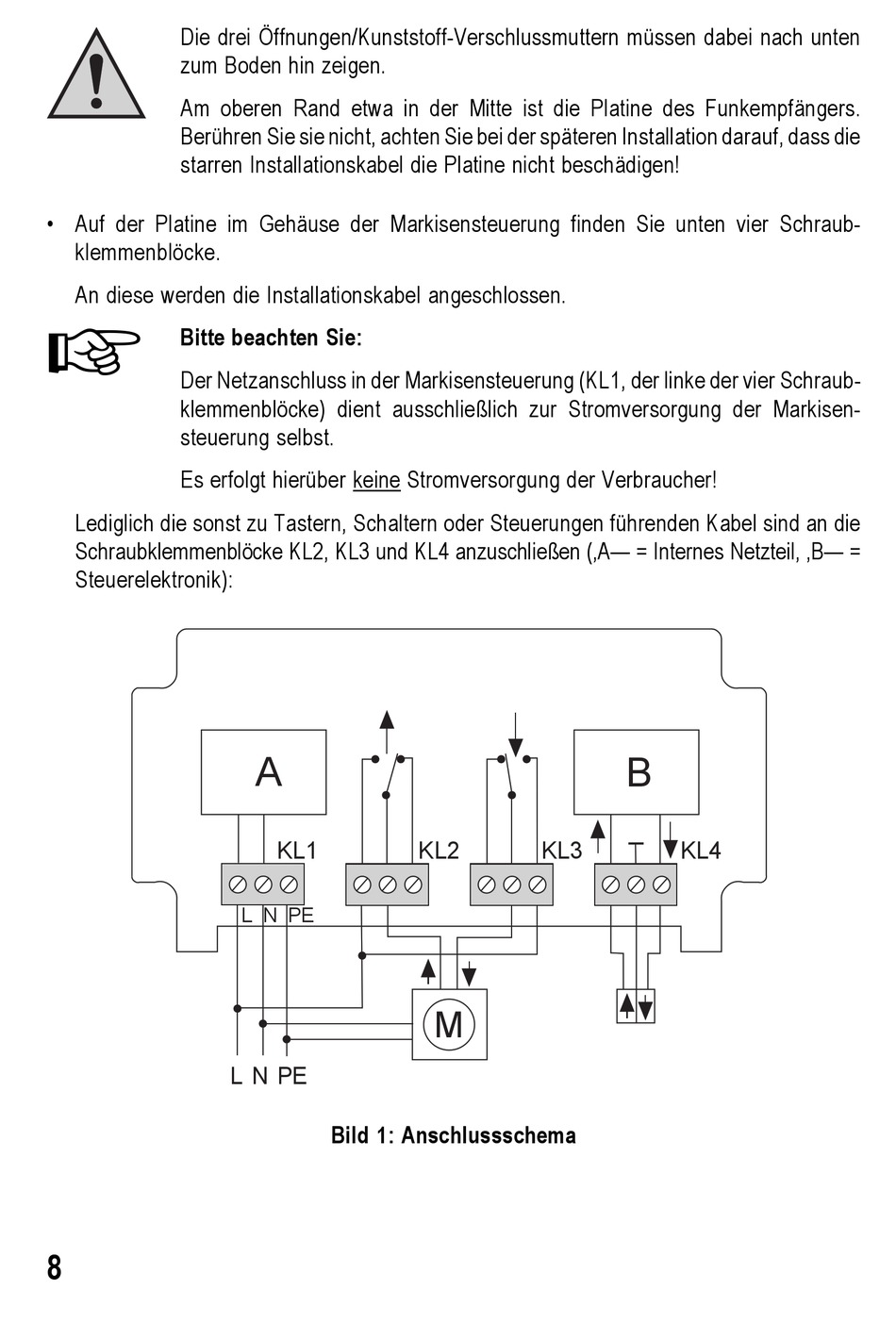

Bild 1: Anschlussschema
KL2 KL3
M
B
KL4
