So sind üblicherweise der oder die Taster an die normale Markisensteuerung angeschlossen:

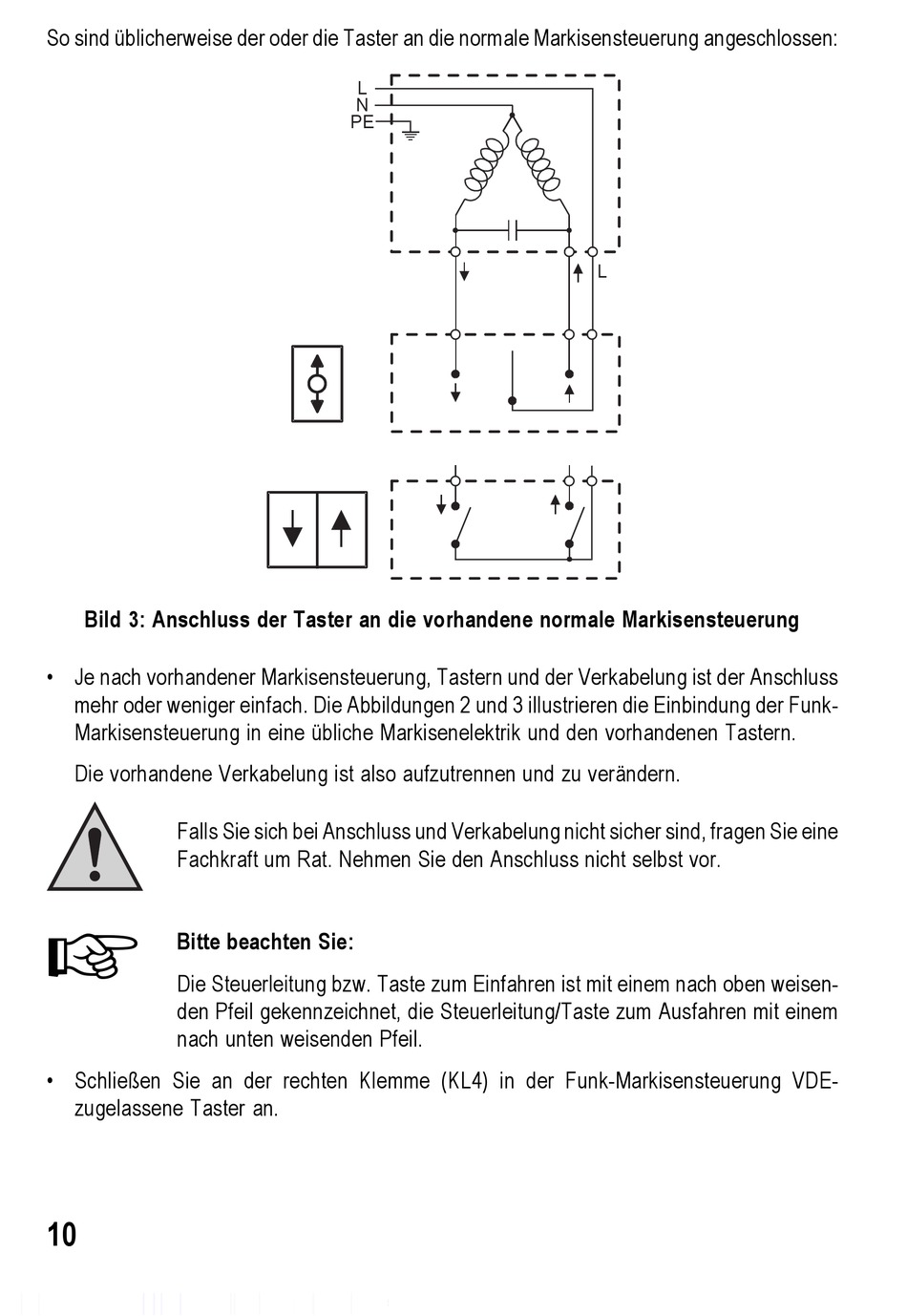

Bild 3: Anschluss der Taster an die vorhandene normale Markisensteuerung
• Je nach vorhandener Markisensteuerung, Tastern und der Verkabelung ist der Anschluss
mehr oder weniger einfach. Die Abbildungen 2 und 3 illustrieren die Einbindung der Funk-
Markisensteuerung in eine übliche Markisenelektrik und den vorhandenen Tastern.
Die vorhandene Verkabelung ist also aufzutrennen und zu verändern.
Falls Sie sich bei Anschluss und Verkabelung nicht sicher sind, fragen Sie eine
Fachkraft um Rat. Nehmen Sie den Anschluss nicht selbst vor.
Bitte beachten Sie:
Die Steuerleitung bzw. Taste zum Einfahren ist mit einem nach oben weisen-
den Pfeil gekennzeichnet, die Steuerleitung/Taste zum Ausfahren mit einem
nach unten weisenden Pfeil.
• Schließen Sie an der rechten Klemme (KL4) in der Funk-Markisensteuerung VDE-
zugelassene Taster an.
10
L
N
PE
L
