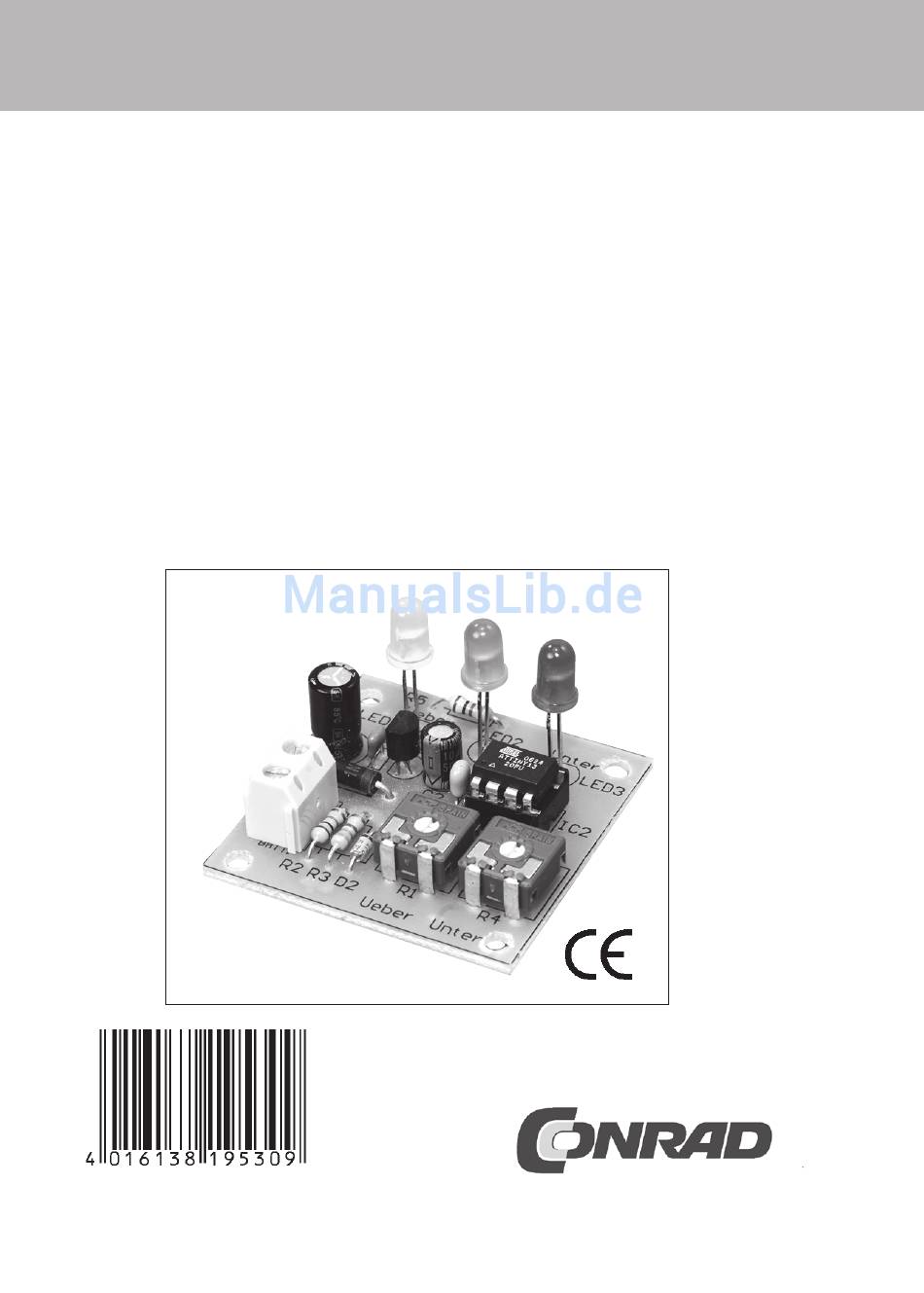

- Seite 1 BEDIENUNGSANLEITUNG KFZ-Bordspannungs- Überwachung Best.-Nr.: 19 53 08...
-
Seite 2: Inhaltsverzeichnis
Wichtig! Unbedingt lesen! Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Inhaltsverzeichnis Seite Betriebsbedingungen ....... 3 Bestimmungsgemäße Verwendung . - Seite 3 Bausatz darf nur dann in Betrieb genommen werden, wenn er vorher berührungssicher in ein Gehause eingebaut wurde. • Der Baustein ist ausschließlich für den Einsatz in trockener und sau- berer Umgebung geeignet. Die Verwendung in unmittelbarer Umge- bung leicht brennbaren Gegenständen, von Wasser, grobem Schmutz oder starker Feuchtigkeit ist gefährlich und unzulässig.
-
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der bestimmungsgemäße Einsatz des Gerätes ist die Überwachung einer 12-V-Spannungsquelle (KFZ-Batterie) mit Hilfe von LEDs auf Über-, Soll- und Unterspannung. Ein anderer Einsatz als vorgegeben ist nicht zulässig! Sicherheitshinweis Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860. -
Seite 5: Produktbeschreibung
werte diese externen Komponenten haben dürfen, so muss stets ein Fachmann um Auskunft ersucht werden. • Es ist vor der Inbetriebnahme eines Gerätes generell zu prüfen, ob dieses Gerät oder Baugruppe grundsätzlich für den Anwendungsfall, für den es verwendet werden soll, geeignet ist! Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachver- ständigen oder den Herstellern der verwendeten Baugruppen notwen- dig! - Seite 6 ter), dass die Batterie nicht mehr über genügend Reserve verfügt, um den Motor beim nächsten Start anspringen zu lassen. Ein frühzeitiges Signal, drei LEDs (rot, grün, gelb), zeigt den Ladezustand der Batterie Der Artikel entspricht der EG-Richtlinie 89/336/EWG/Elektromagneti- sche Verträglichkeit. Eine jede Änderung der Schaltung bzw.
-
Seite 7: Technische Daten
bzw. an einem Kraftfahrzeug zuerst die Masseverbindung von der Bat- terie zur Karosserie. In den meisten Fällen handelt es sich dabei um den Minuspol. Hinweis: Während des Anlassvorgangs kann die rote LED und kurz- zeitig aufleuchten und nach dem Start kann kurzzeitig die gelbe LED aufleuchten. -
Seite 8: Allgemeiner Hinweis Zum Aufbau Einer Schaltung
Allgemeiner Hinweis zum Aufbau einer Schaltung Die Möglichkeit, dass nach dem Zusammenbau etwas nicht funkti- oniert, lässt sich durch einen gewissenhaften und sauberen Aufbau drastisch verringern. Kontrollieren Sie jeden Schritt, jede Lötstelle zweimal, bevor Sie weitergehen! Halten Sie sich an die Bauanleitung! Machen Sie den dort beschriebenen Schritt nicht Bei 90 % der rekla- mierten Bausätze handelt es sich um Lötfehler, kalte Lötstellen, fal- sches Lötzinn usw. -
Seite 9: Lötanleitung
Lötanleitung Wenn Sie im Löten noch nicht so geübt sind, lesen Sie bitte zuerst diese Lötanleitung, bevor Sie zum Lötkolben greifen. 1. Verwenden Sie beim Löten von elektronischen Schaltungen grund- sätzlich nie Lötwasser oder Lötfett. Diese enthalten eine Säure, die Bauteile und Leiterbahnen zerstört. -
Seite 10: Baustufe I
1. Baustufe I: Montage der Bauelemente auf der Platine 1.1 Widerstände Zuerst werden die Anschlussdrähte der Widerstände entsprechend dem Rastermaß rechtwinklig abgebogen und in die vorgesehenen Bohrungen (lt. Bestückungsplan) gesteckt. Damit die Bauteile beim Umdrehen der Platine nicht herausfallen können, biegen Sie die An- schlussdrähte der Widerstände ca. -
Seite 11: Anschlußklemme
1.3 Kondensatoren Nun werden die Kondensatoren eingelötet. C1 = Elko 100 uF (polarität beachten) C2 = Elko 10 uF (polarität beachten) C3 = Kond. 0,1 uF = 100 nF C4 = Kond. 0,1 uF = 100 nF C5 = Kond 0,01 uF = 10 nF 1.4 IC-Fassung Stecken Sie die Fassung für den integrierten Schaltkreis (IC) in die entsprechende Position auf der Bestückungsseite der Platine. -
Seite 12: Leuchtdioden (Leds)
schlussklemme, muss hier die Lötstelle etwas länger als sonst aufgeheizt werden, bis das Zinn gut fließt und eine saubere Lötstelle bildet. X1 Anschlussklemme 2-polig 1.6 Leuchtdioden (LEDs) Jetzt löten Sie die LEDs polungsrichtig in die Schaltung ein. Das kür- zere Anschlussbeinchen kennzeichnet die Kathode. Betrachtet man eine Leuchtdiode gegen das Licht, so erkennt man die Kathode an der größeren Elektrode im Inneren der LED. -
Seite 13: Baustufe Ii
IC1 = 78L05 (Abflachung muss zu C3 zeigen) IC 2 = Controller (Kerbe oder Punkt muss zu C 5 zeigen). 1.8 Abschließende Kontrolle Kontrollieren Sie nochmal vor Inbetriebnahme der Schaltung, ob alle Bauteile richtig eingesetzt und gepolt sind. Sehen Sie auf der Lötseite (Leiterbahnseite) nach, ob durch Lötzinnreste Leiterbahnen überbrückt wurden, da dies zu Kurzschlüssen und zur Zerstörung von Bauteilen führen kann. -
Seite 14: Checkliste
2.2 Bringen Sie nun mit einem kleinen Schraubendreher R1 und R4 in etwa Mittelstellung. 2.3 Die Einstellung der einzelnen Anzeigewerte (Schaltschwelle) wird mit den beiden Trimmpotis sowie mit einem regelbaren Netzgerät vor- genommen. 2.4 Schließen Sie hierzu den Baustein polungsrichtig an das Netzge- rät an, dass auf ca. -
Seite 15: Bei Einem 12 V-Akku Gelten Folgende Spannungswerte
Um Leiterbahnverbindungen oder -unterbrechungen leichter feststel- len zu können, halten Sie die gelötete Printplatte gegen das Licht und suchen von der Lötseite her nach diesen unangenehmen Begleiter- scheinungen. o Ist eine kalte Lötstelle vorhanden? Prüfen Sie bitte jede Lötstelle gründlich! Prüfen Sie mit einer inzette, ob Bauteile wackeln! Kommt Ihnen eine Lötstelle verdächtig vor, dann löten Sie diese sicherheitshalber noch einmal nach! o Prüfen Sie auch, ob jeder Lötpunkt gelötet ist;... -
Seite 16: Störung
2.10 Jetzt wird das Netzteil auf > 14,5 V eingestellt und mit R1 die gelbe LED zum Leuchten gebracht. 2.11 Wird nun die Spannung des Netzteils zwischen 11,5 und 14,5 V eingestellt, so muss die grüne LED leuchten. Sollte dies noch nicht der Fall sein, so muss mit den angegebenen Werten nochmals ein Feinabgleich vorgenommen werden. - Seite 17 oder Rückerstattung des Kaufpreises vor. Bei folgenden Kriterien erfolgt keine Reparatur bzw. es erlischt der Garantieanspruch: • wenn zum Löten säurehaltiges Lötzinn, Lötfett oder säurehaltiges Flussmittel u. ä. verwendet wurde, • wenn der Bausatz unsachgemäß gelötet und aufgebaut wurde. Das gleiche gilt auch •...
-
Seite 18: Schaltplan
Schaltplan... -
Seite 19: Bestückungsplan
Bestückungsplan... - Seite 20 Mikroverfilmung, oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Geneh- migung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2007 by Conrad Electronic GmbH. Printed in Germany. *679-11-00/01-M...
