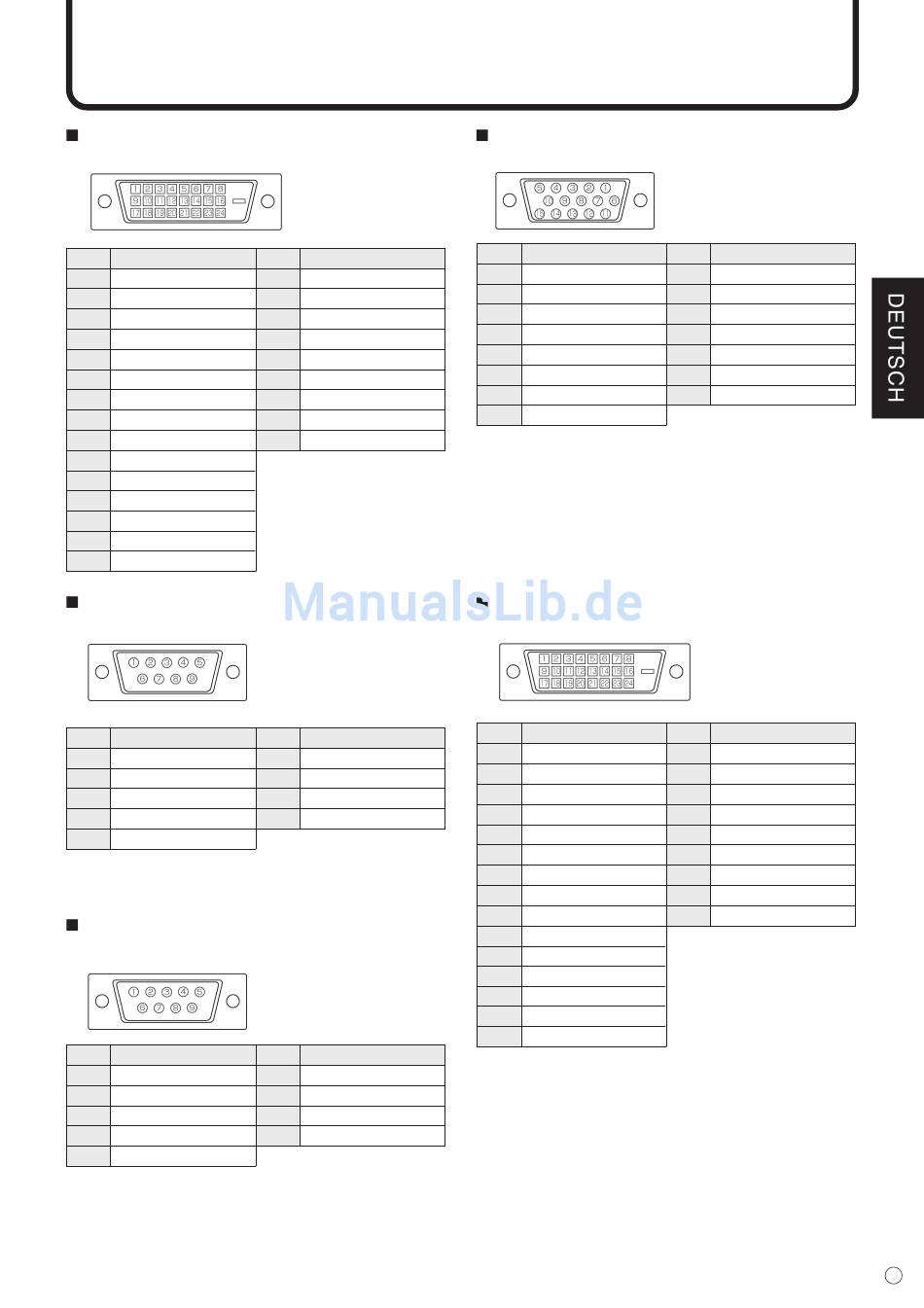

Anschlusskompatibilität
Anschlussbelegung digitaler PC-RGB-Eingang
(DVI-D 24-polig)
Nr. Funktion
1 TMDS Daten 2-
2 TMDS Daten 2+
3 TMDS Daten 2/4 Abschirmung
4 N.C.
5 N.C.
6 DDC-Takt
7 DDC-Daten
8 N.C.
9 TMDS Daten 1-
10 TMDS Daten 1+
11 TMDS Daten 1/3 Abschirmung
12 N.C.
13 N.C.
14 +5 V
15 GND
Anschlussbelegung RS-232C Eingang
(D-sub 9-polig)
Nr. Funktion
1 N.C.
2 Transmitted data
3 Received data
4 Data terminal ready
5 GND
Anschlussbelegung RS-232C Ausgang
(D-sub 9-polig)
Nr. Funktion
1 Carrier detect
2 Received data
3 Transmitted data
4 Data terminal ready
5 GND
Nr. Funktion
16 Hot Plug-Erkennung
17 TMDS Daten 0-
18 TMDS Daten 0+
19 TMDS Daten 0/5 Abschirmung
20 N.C.
21 N.C.
22 TMDS Taktabschirmung
23 TMDS-Takt+
24 TMDS-Takt-
Nr. Funktion
6 Data set ready
7 Request to send
8 Clear to send
9 N.C.
Nr. Funktion
6 Data set ready
7 Request to send
8 Clear to send
9 Ring indicator (offen)
Anschlussbelegung analoger PC-RGB-Eingang
(Mini D-sub 15-polig)
Nr. Funktion
1 Roter Videosignaleingang
2 Grüner Videosignaleingang
3 Blauer Videosignaleingang
4 N.C.
5 GND
6 GND für rotes Videosignal
7 GND für grünes Videosignal
8 GND für blaues Videosignal
Anschlussbelegung digitaler PC-RGB-Ausgang
(DVD-D 24-polig)
Nr. Funktion
1 TMDS Daten 2-
2 TMDS Daten 2+
3 TMDS Daten 2/4 Abschirmung
4 N.C.
5 N.C.
6 DDC-Takt
7 DDC-Daten
8 N.C.
9 TMDS Daten 1-
10 TMDS Daten 1+
11 TMDS Daten 1/3 Abschirmung
12 N.C.
13 N.C.
14 +5 V
15 GND
Nr. Funktion
9 +5 V
10 GND
11 N.C.
12 DDC-Daten
13 Hsync Signaleingang
14 Vsync Signaleingang
15 DDC-Takt
Nr. Funktion
16 Hot Plug-Erkennung
17 TMDS Daten 0-
18 TMDS Daten 0+
19 TMDS Daten 0/5 Abschirmung
20 N.C.
21 N.C.
22 TMDS Taktabschirmung
23 TMDS-Takt+
24 TMDS-Takt-
