Elektroanschluss
Vorgehensweise 1. Signalleitung in rechte Kabelverschraubung einführen und nach oben schieben,
20

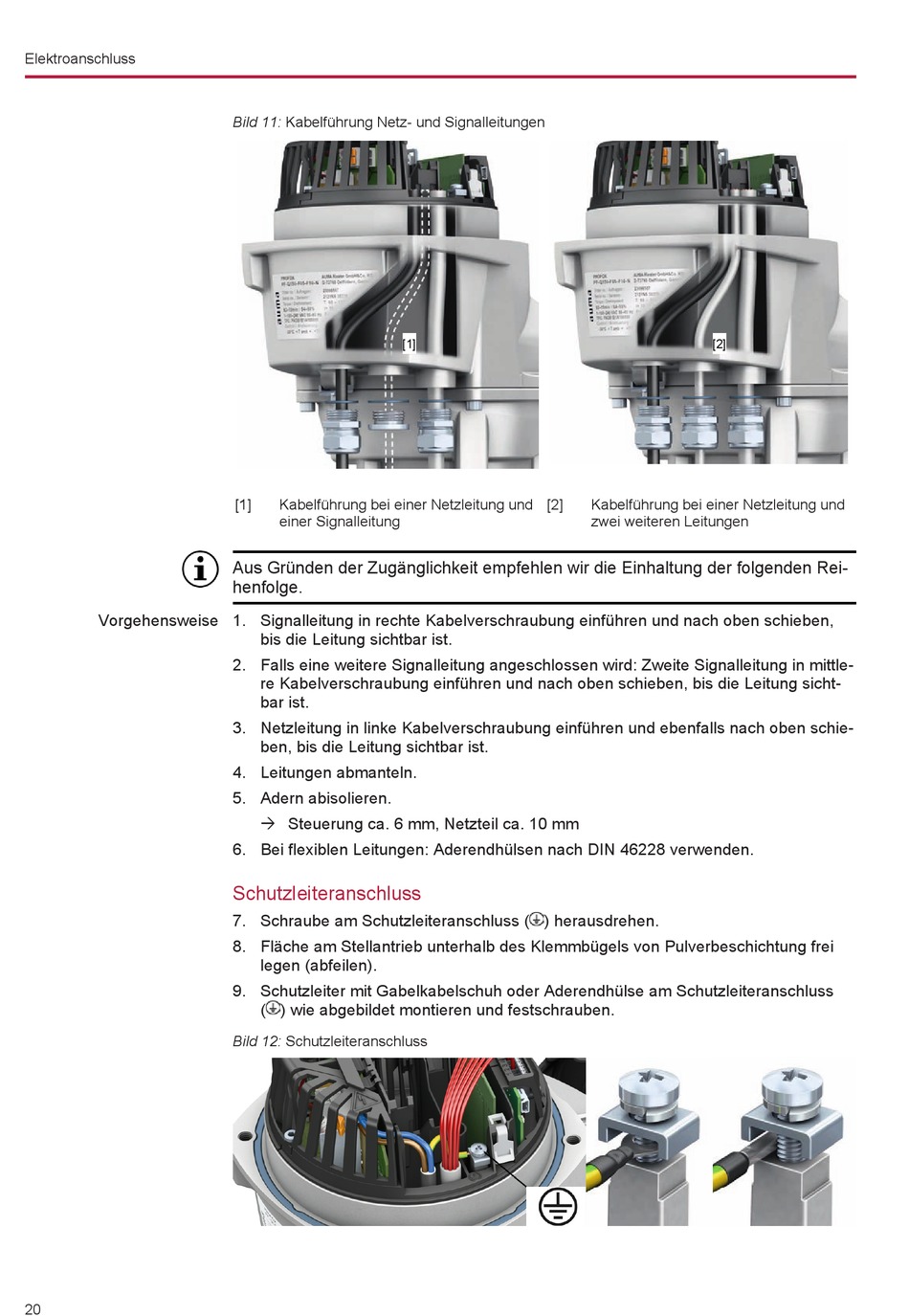

Bild 11: Kabelführung Netz- und Signalleitungen
[1]
[1] Kabelführung bei einer Netzleitung und
einer Signalleitung
Aus Gründen der Zugänglichkeit empfehlen wir die Einhaltung der folgenden Rei-
henfolge.
bis die Leitung sichtbar ist.
2. Falls eine weitere Signalleitung angeschlossen wird: Zweite Signalleitung in mittle-
re Kabelverschraubung einführen und nach oben schieben, bis die Leitung sicht-
bar ist.
3. Netzleitung in linke Kabelverschraubung einführen und ebenfalls nach oben schie-
ben, bis die Leitung sichtbar ist.
4. Leitungen abmanteln.
5. Adern abisolieren.
à Steuerung ca. 6 mm, Netzteil ca. 10 mm
6. Bei flexiblen Leitungen: Aderendhülsen nach DIN 46228 verwenden.

Schutzleiteranschluss

7. Schraube am Schutzleiteranschluss ( ) herausdrehen.
8. Fläche am Stellantrieb unterhalb des Klemmbügels von Pulverbeschichtung frei
legen (abfeilen).
9. Schutzleiter mit Gabelkabelschuh oder Aderendhülse am Schutzleiteranschluss
( ) wie abgebildet montieren und festschrauben.
Bild 12: Schutzleiteranschluss
[2]
[2] Kabelführung bei einer Netzleitung und
zwei weiteren Leitungen
